OSSBox

    有鑑於opensources (linux)搭配硬體有不少相容性問題,一般使用者無法順暢處理,在熱心推廣opensouces 廠商支持之下,推出價格十分低廉的OSSBox
    OSSLAB則結合已改編譯好的開源碼應用軟體.無需修改驅動並保證100%相容性.安裝也超簡化或是預設安裝,Web UI為主設定方式,讓大家可以方便使用這些開源碼軟體
    所有改寫軟體均遵守GPL等軟體合約.

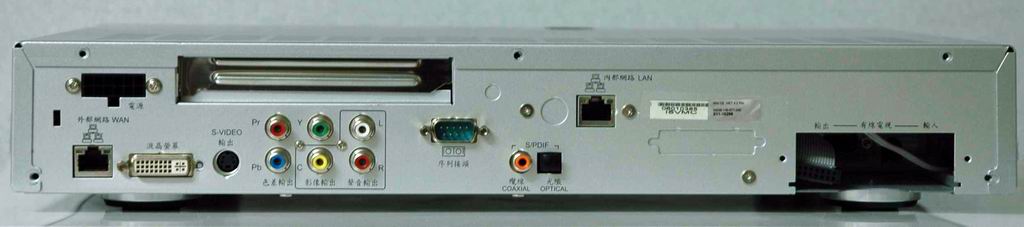

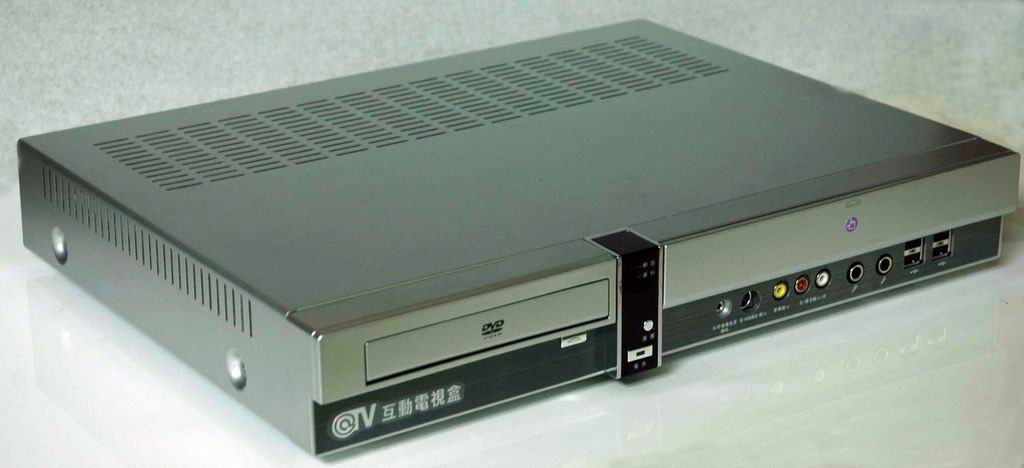

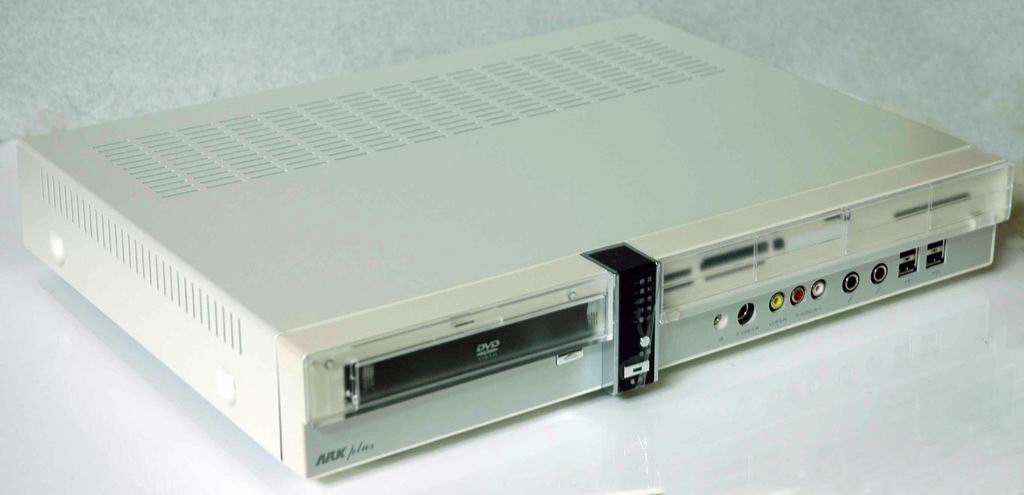

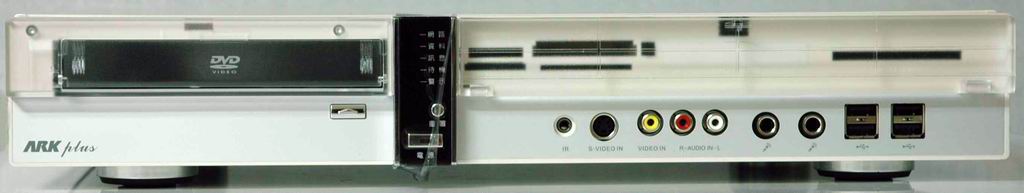

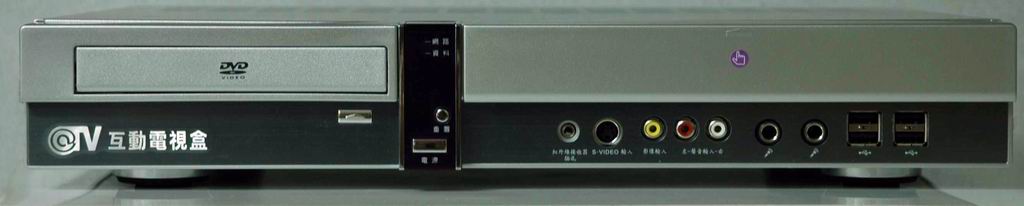

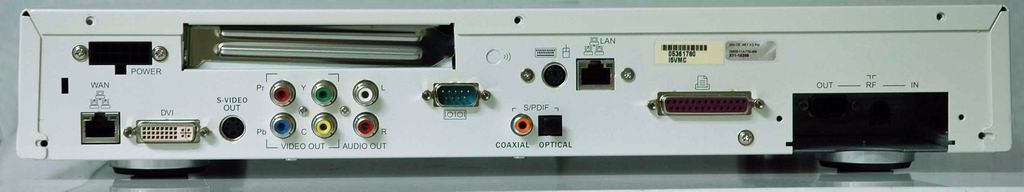

    外形

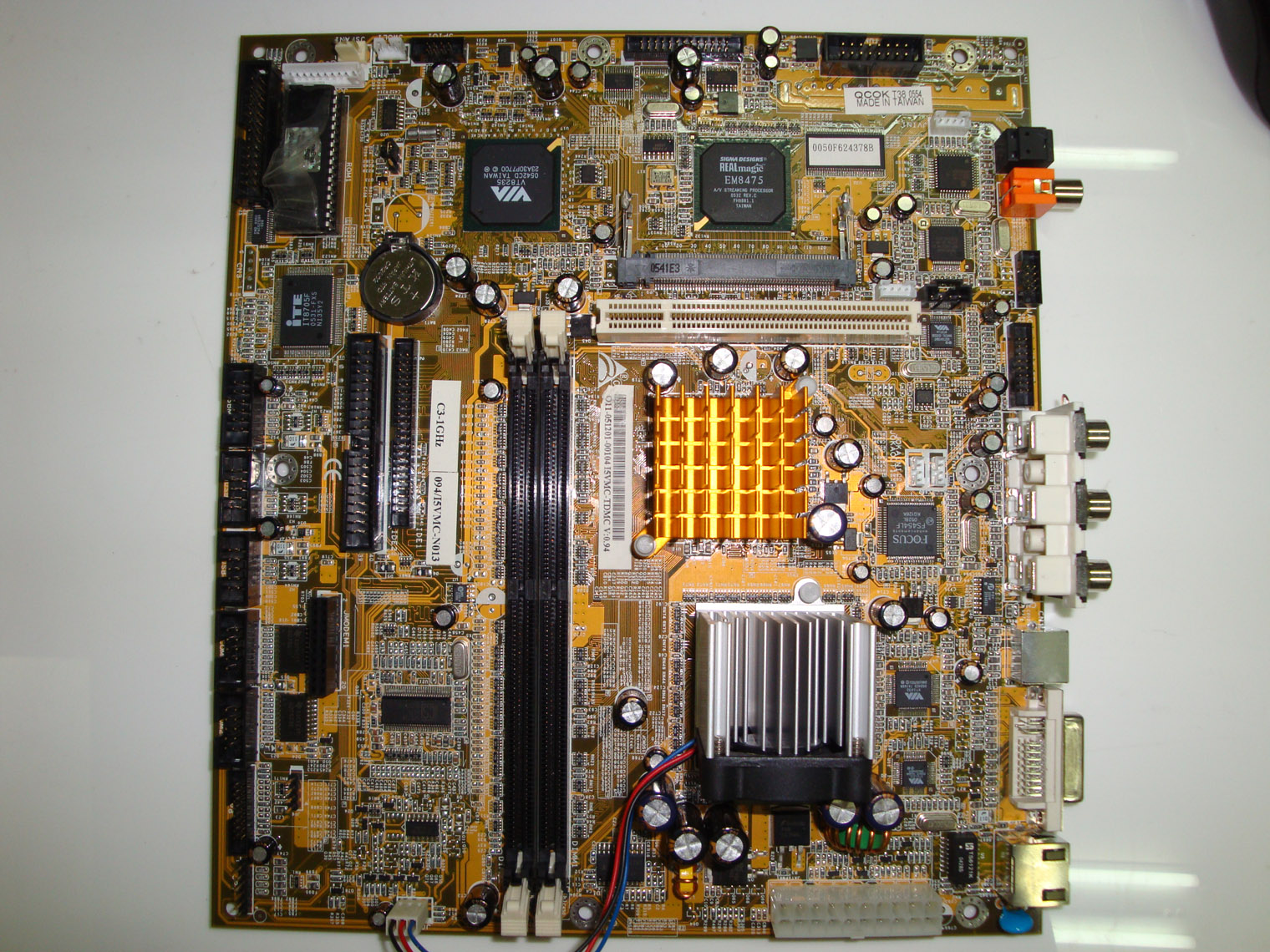

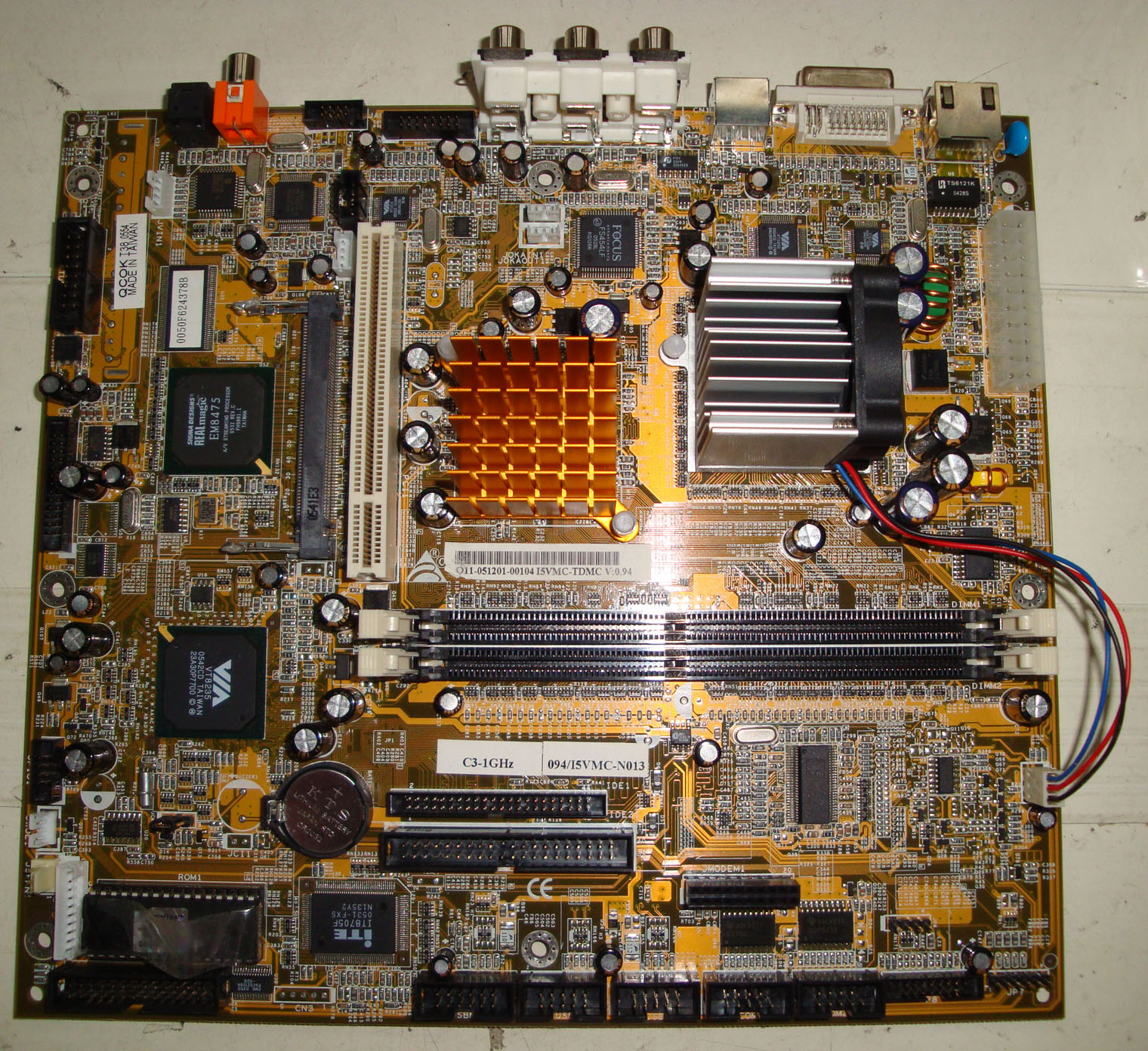

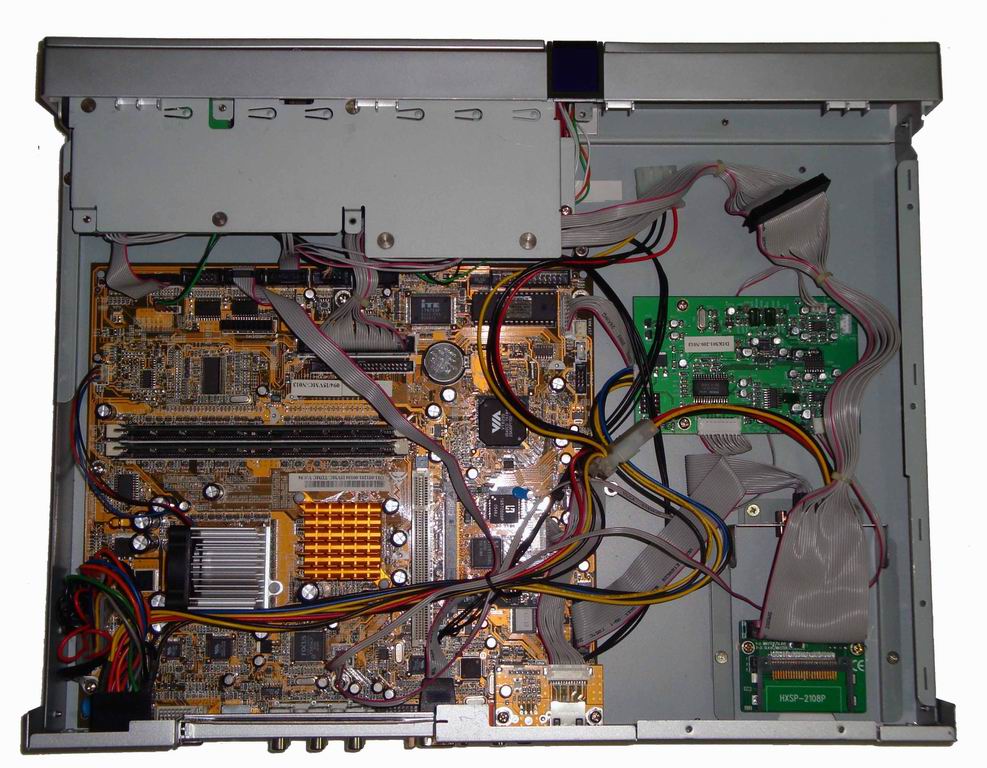

    硬體規格

    • CPU:VIA  C3 Nehemiah 1.0 Ghz

    • DRAM :Long dimm DDR slot*2  32MB~2048MB

    • Storage:2  IDE 連接頭 :    IDE 1 為44 pin 頭 IDE 2 為標準頭

    • 視訊輸出：內建S端子 色差端子 ,AV端子 out(與Xbox 晶片同規格) , DVI接頭

    • USB :4 port USB 2.0

    • Audio :類比RCA 和光纖Audio 與同軸輸出.MIC輸入

    • Lan:2 port 10/100 Lan  (RTL8100). Lan 2 可改為無線網卡(Mini PCI slot)

    • PCI:有1個 PCI slot 可再擴充 (反側轉)  可擴充Raid ,顯卡,4 Port 網路卡,交換機Trunk卡,TV Tuner Card

    • 其他接頭:多合一 讀卡機  Smart 讀卡機(可用於ATM轉帳) ,Serial port..

    • Mpeg Decoder:Sigma designs REALmagic EM8475 可硬解mpeg 1,2 ,divx codec (1080i ok )
      Spec  http://www.hesw.com/product/processo...x/em847Xpb.pdf

      相同於 Sigma Designs REALmagic X-Card  高端硬體mpeg card
      http://www.tomshardware.tw/801,review-801.html

      無法硬解H.264

    BIOS

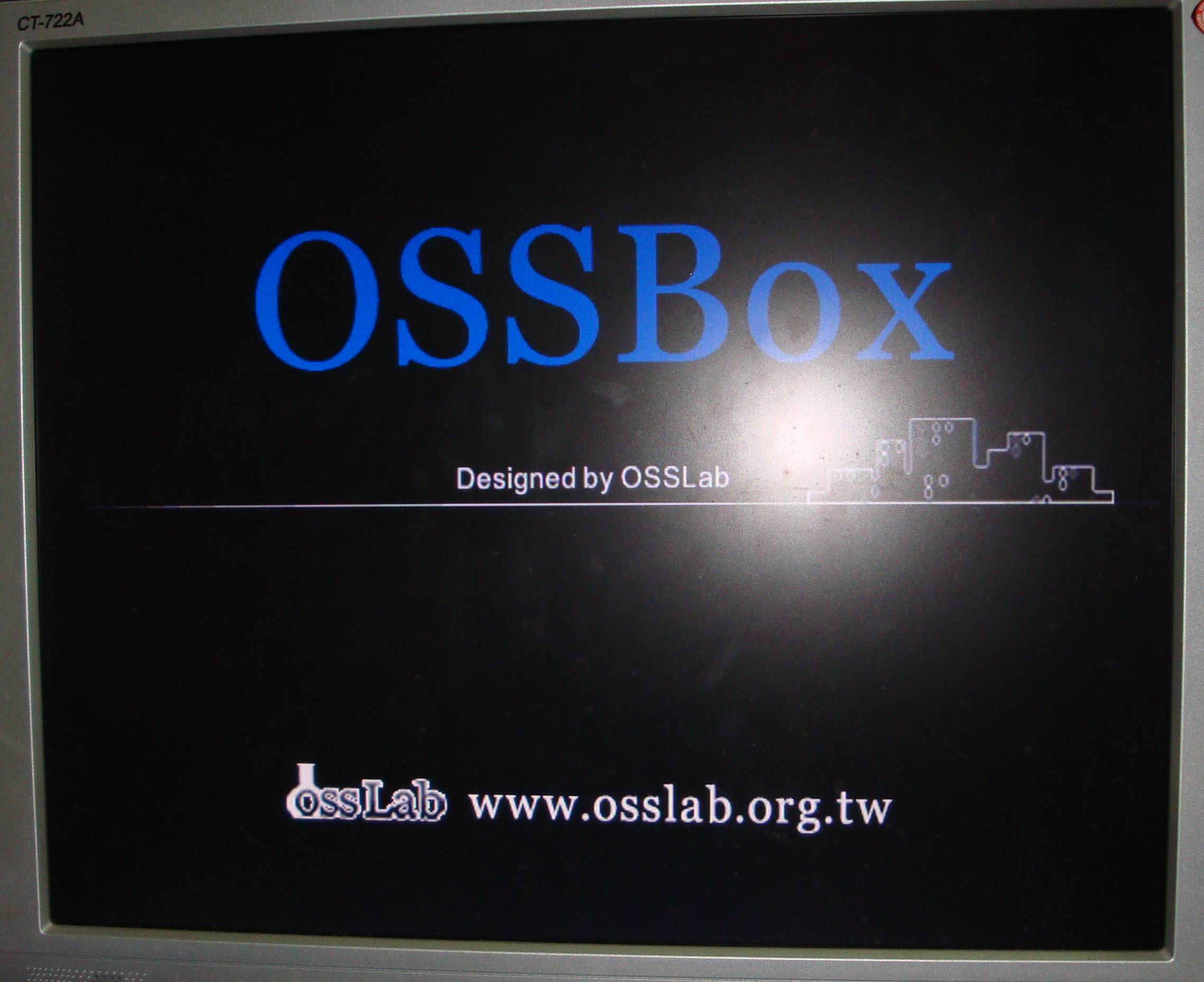

    Bios開機畫面，修改方式請參考修改開機畫面


    包裝與配件

    • 主機本體

    • 搖控器

    • DVI 轉VGA頭

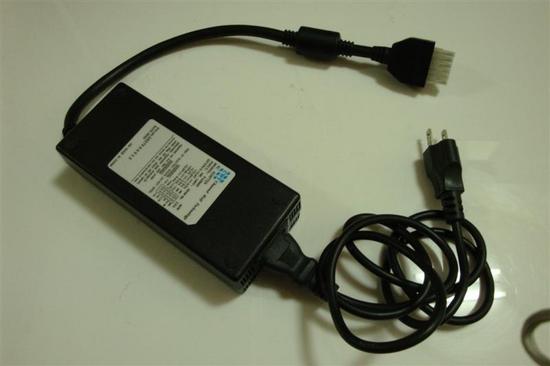

    • 電源供應器+電源線

    • 螺絲

      額外

    • 側PCI 轉版

    • Mini IDE 線



    驅動&Bios下載

    應用軟體與作業系統

    標準電腦應用

    • Win XP
      文書上網 ,撥放影片DVD ,mpeg I ,II 完全流暢 (720P 部份不順暢 1080i不順暢)
      優點:硬體Mpeg Decoder 驅動完全支援
             DVB-T ,DVB-S 驅動支援比較好
             P2P Stream (PPLive可與XBMC 完全整合)
             軟體支源性最好
             缺點:Embedded Flash 有點麻煩 佔用空間大作業系統易損毀
            OS授權要錢


    • Ubuntu 9.04
      可安裝，可上網!!但顯示部沒有上驅動
      現成的顯卡VIA Drive不可用!!須要重編~~
      Drive位置http://support.oss.org.tw/wik...driver_graphic
      請參考http://www.ubuntu-tw.org/modules/newbb/viewtopic.php?topic_id=14448&forum=1&post_id=74435


    家庭劇院



    KTV電腦主機



    電視stream影音主機

    網路防火牆

    參考 http://b2d.phc.edu.tw/modules/tadbook2/index.php

    • X86 DD-WRT Wireless software

    • Pfsense
      特點內建VPN server 測試安裝在USB可否  Storage上 使用感覺 延伸功能 (web Captive portal   )
      http://b2d.phc.edu.tw/modules/tadboo...sn=7&bdsn=1013
      測試後，上網瀏覽網頁需要通過輸入用戶名和密碼進行驗證才可以！
      連接後，沒有設定任何防火牆規則連之前，MSN QQ FTP SSH都可正常使用，

    • Untagle FreeUTM UTM
      RAM 512 8G CF 安裝report、OpenVPN、Firewall、Web Filter、Protocol Control，五個套件，已遠端連線進入無client外連的情況下CPU使用約在15%，如果有操作的情況下會到100%，一個clinet 正常上網情況下約在50%，目前並沒看到有IP QoS套件可安裝


    • Endian http://www.endian.com/
      WAN Loading Balance Free, UTM ,

    • ClarkConnect
      http://www.clarkconnect.com 帶了簡單web ,EMAIL Server


    • RouterOS
      www.mikrotik.com

    • IPCOP (含proxy功能)
      http://www.pczone.com.tw/vbb3/thread/16/109334/

    • Coyote (北美小銀狼)
      http://www.pczone.com.tw/vbb3/thread/16/109306/

    其他應用

    • AntiSpam
      http://nopam.ccu.edu.tw/

    • IP PBX
      Elastix->可安裝在CF on IDE or USB都沒問題
      Trixbox
      Asterisk-> CF on IDE ok

    • Fax server

    • FreeNas ->CF on IDE or USB接可使用

    • 明誠防垃圾信->CF on IDE ok

    儲存設計

    • USB Boot
      USB 缺點為kernel 版本需要夠新

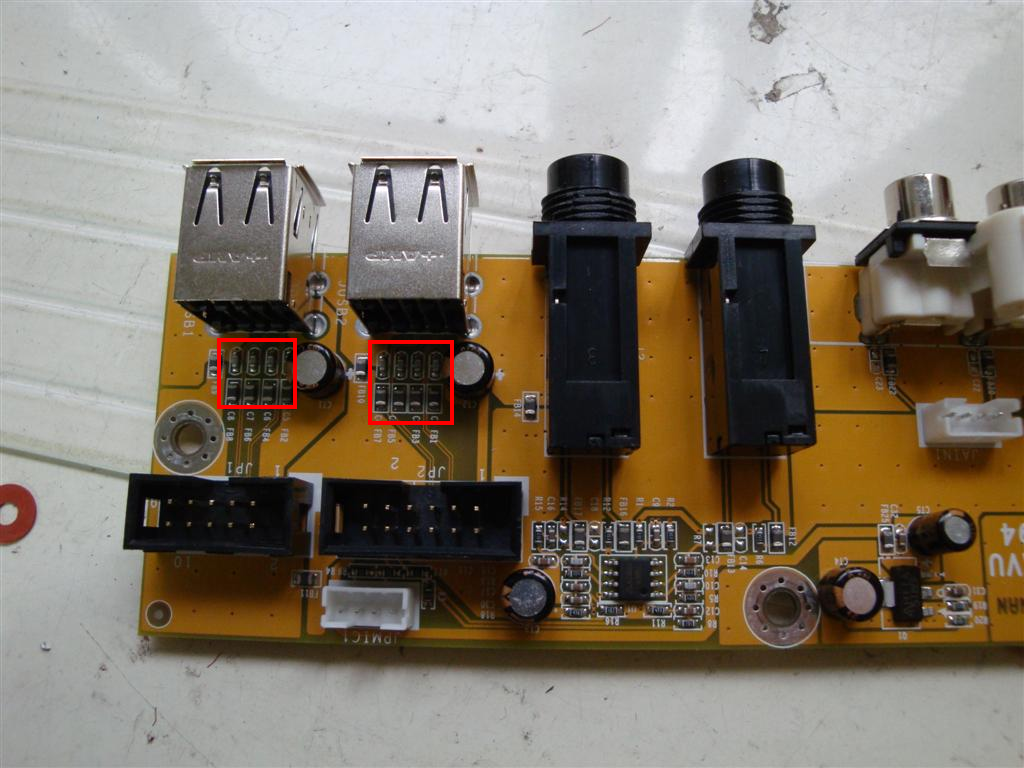

      一.主機前面版插入USB Storage

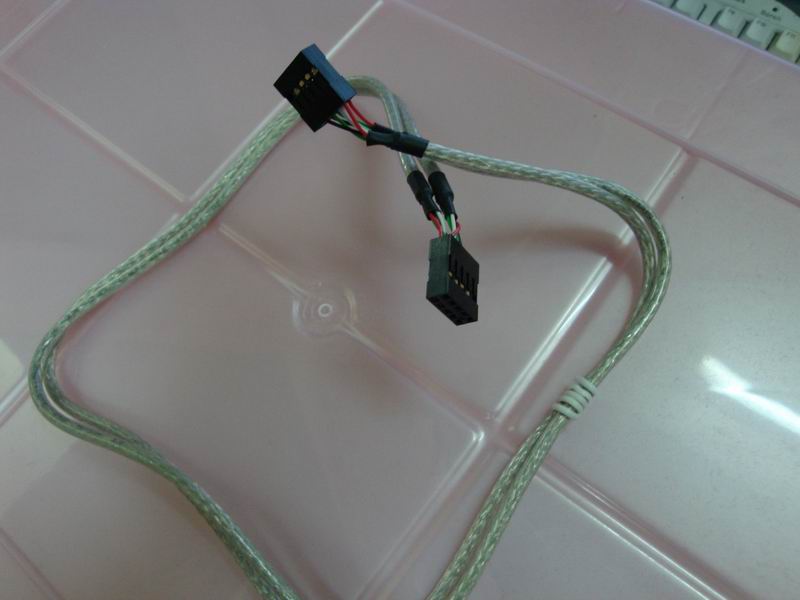

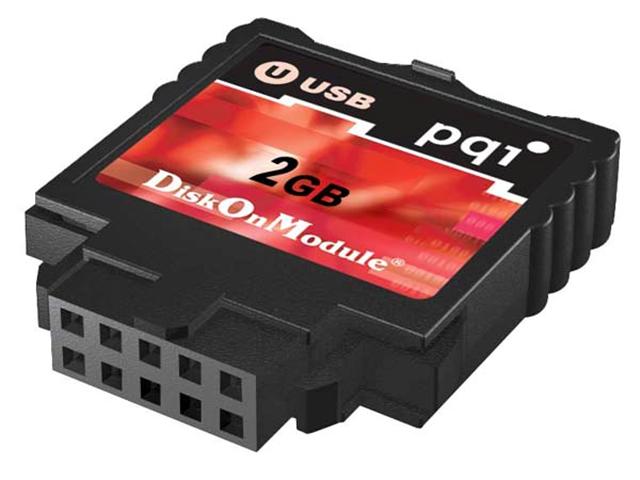

      二.USB DOM 直插機箱內主機版USB 連接頭 缺點昂貴.
          20072110545571654 (Small).jpg

      三.讀卡機cf slot 速度過慢 不建議使用


    • ATA Storage
      一.標準IDE 硬碟 因為Bios 不支持48bit LBA 因此主系統碟不要大於137 GB
          若非系統碟無影響

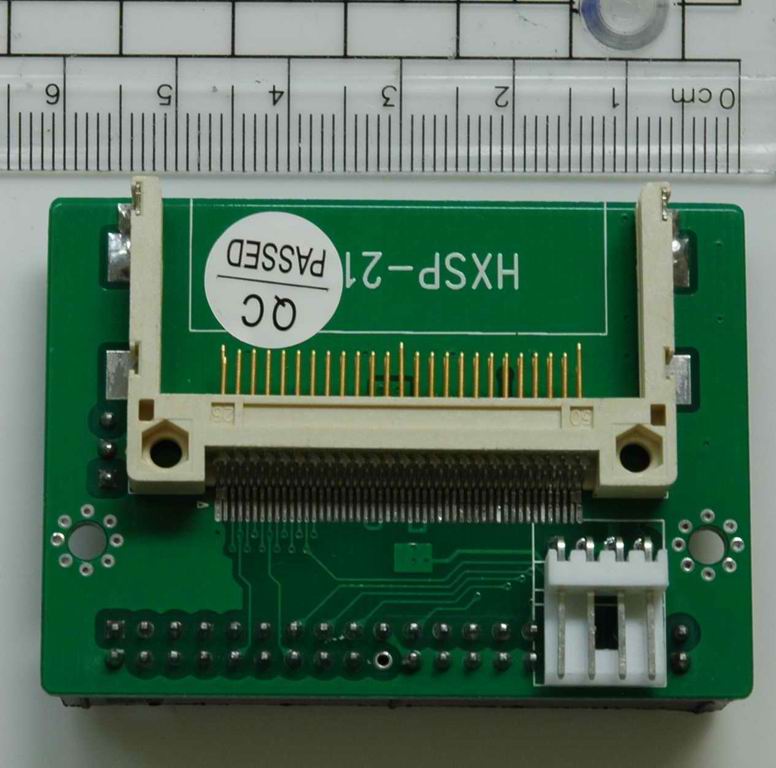

      二.CF轉3.5 Storage
          CF卡 需要考慮到 mode
          請參考 http://www.mobile01.com/topicdetail....f=159&t=764153

      三.IDE SSD


    • Lan Boot
      需寫入boot PXE code在主機版Flash bios內
      (研究中)

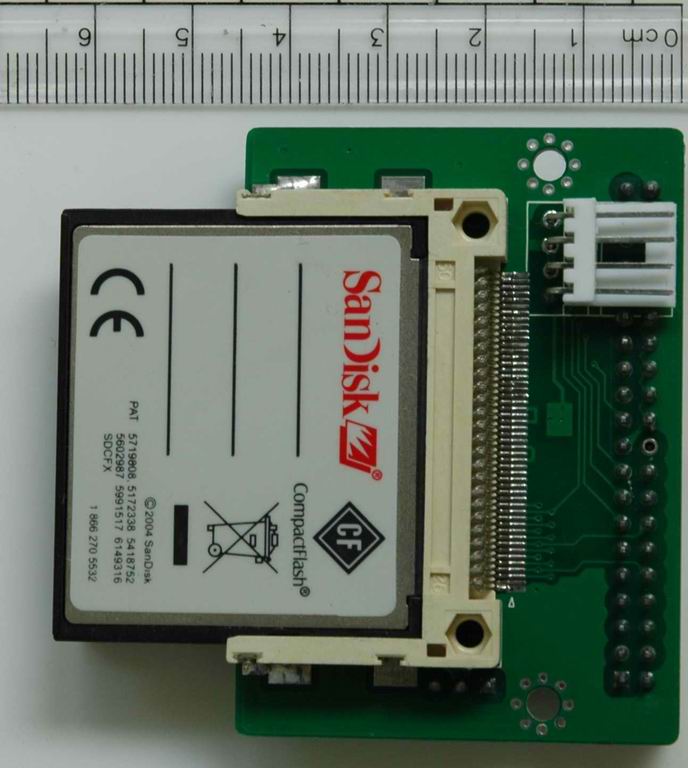

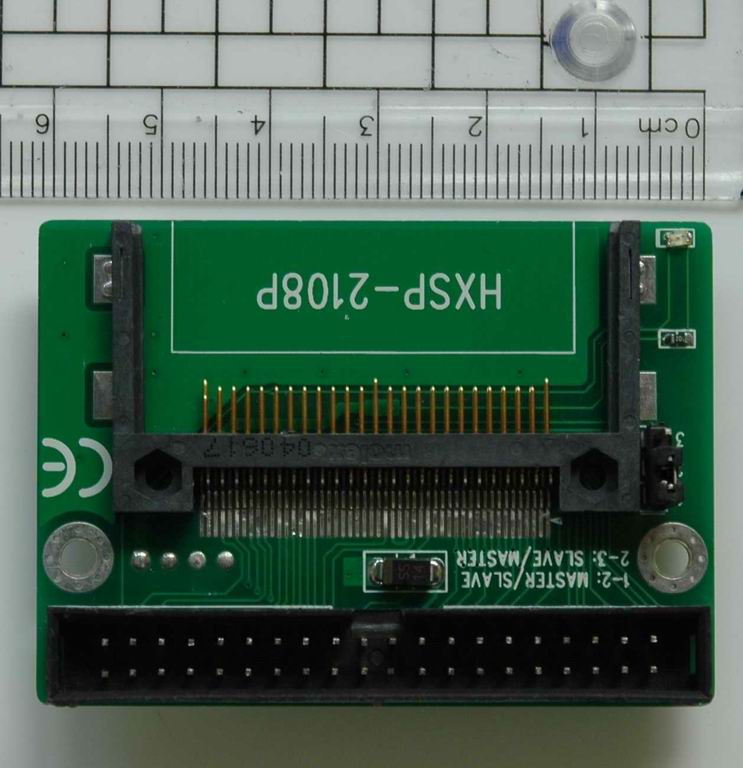

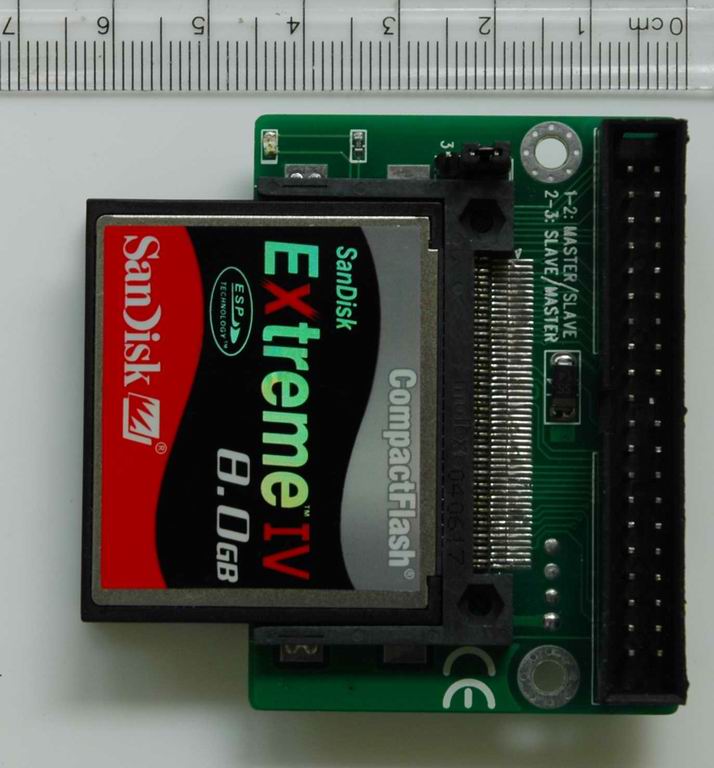

    • IDE to CF
      更換方便，但會有DMA相容的問題(點圖可放大)





    硬體擴充性

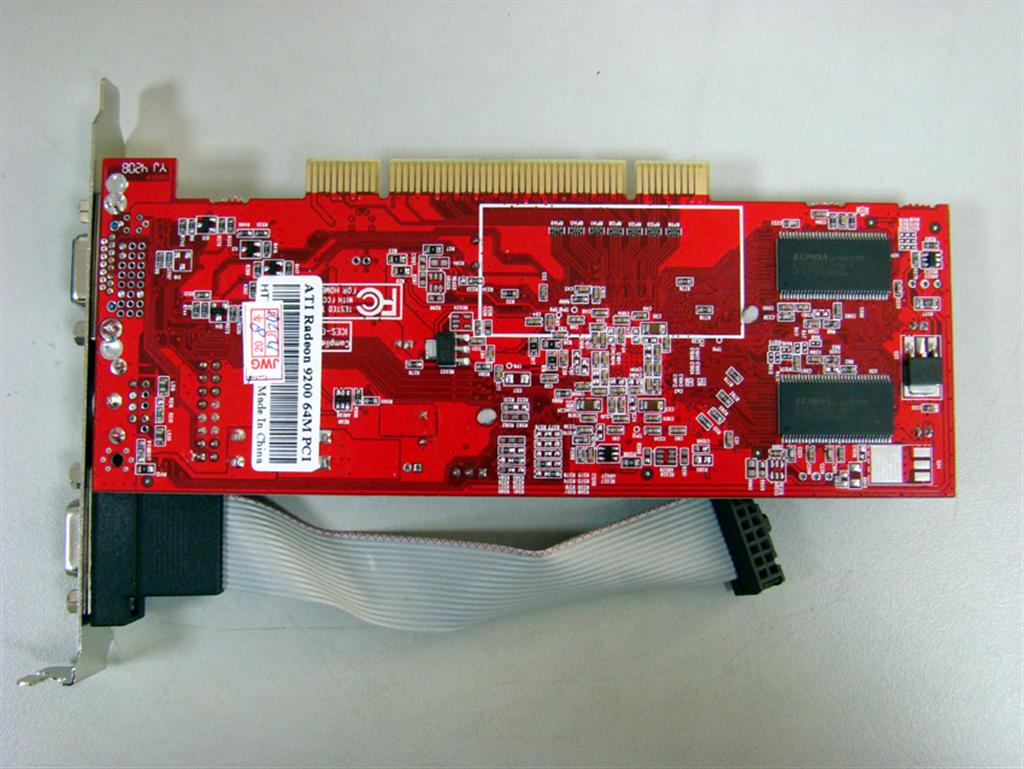

    • PCI Ati 9200 DVI +VGA 顯示卡　
      希望撥放720P 完全順暢部份1080i ok  失敗.

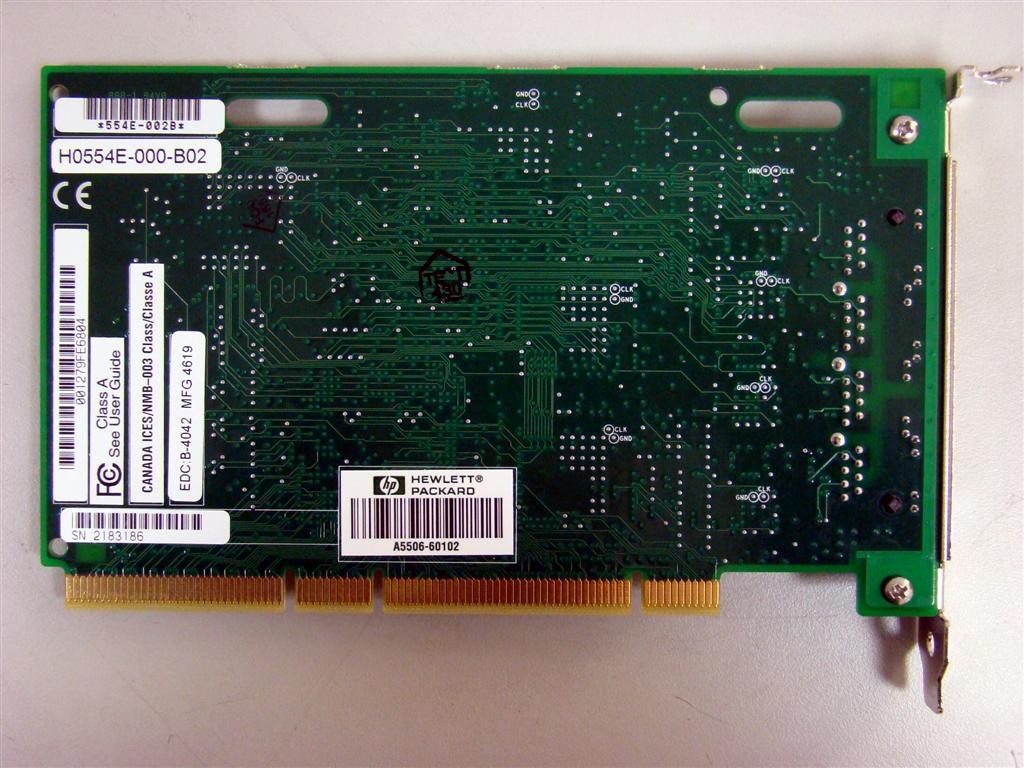

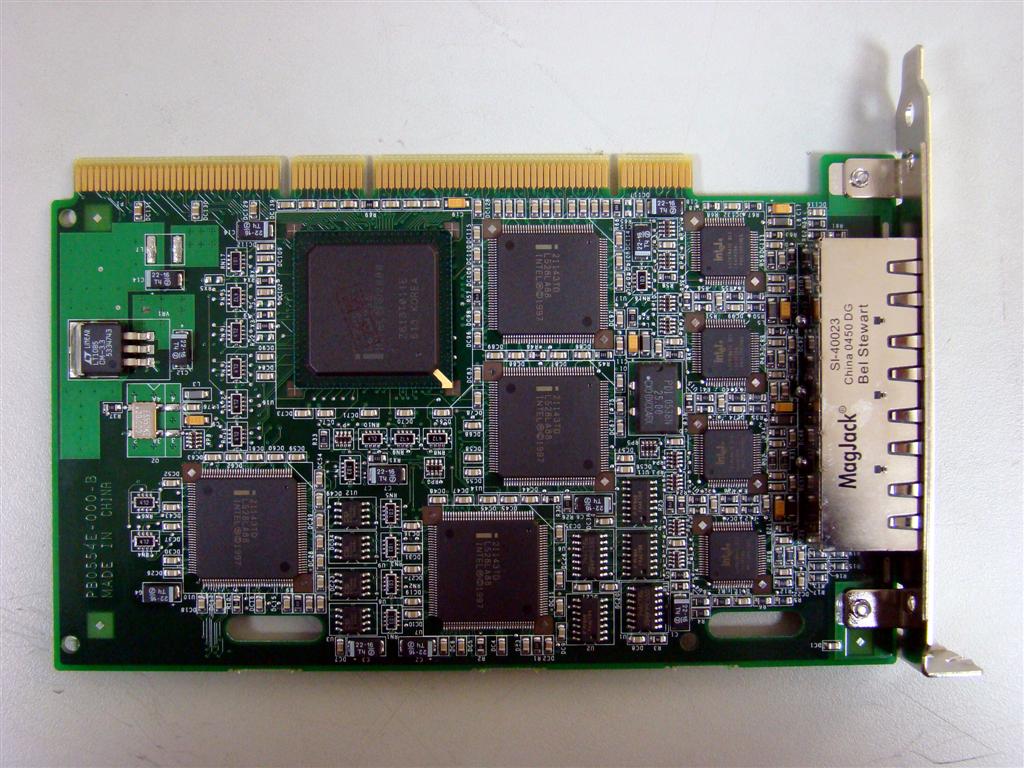

    •  4 port lan 卡 可用於軟體路由器 讓本機共有 6 port lan  OK.

    • 類比電視卡 media center 或Slingbox (cpu可能不夠力 正在測EM8475能否Encode)

    • 衛星DVB-S接收卡 DVB-S,標準 DVB-S 沒問題 另外 央視HI-Vision 應該可以(為Mpeg2 編碼)

    • USB DVB-T 接收-->一般15台沒問題 .但軟久(cpu不夠力) 或硬體decoder  公視Hi HD (H.264)

    • FXO ,FXS Trunk Card 用於PBX  ok

    感想

    •  體積小 1 PC +1 Mini Pci i擴充性絕佳 價格便宜,CPU慢了點
    •  使用色差 or AV輸出於一般電視 效果接受度高


    常見問題

    • 由於輸出格式眾多，須要在BIOS中更改，才可輸出正確，ex如要使用DVI就須要設定成DVI，DVI才可使用。
      硬解卡的影像輸出同BIOS中設定，如果設定成CRT+TV那會由端子輸出(AV S 色差)，故建議以下配製方法設定

      須要使用AV、S、色差輸出時請設定"TV"
      須要使用D-sub時(透過DVI to D-sub)請設定"CRT"
      須要使用DVI時請設定"DVI" or "DVI"



    Was this page helpful?
    Yes No
    標籤 (Edit tags)
    • No tags
    什麼連接到這裡

    文件 47

    附加檔案或者圖像
    文件大小日期附件上傳者
     01 (Large).JPG
    無描述
    		161.9 KB16:59, 25 Dec 2008diana動作
     02 (Large).JPG
    無描述
    		145.8 KB16:59, 25 Dec 2008diana動作
     03 (Large).JPG
    無描述
    		123.95 KB16:59, 25 Dec 2008diana動作
     04 (Large).jpg
    無描述
    		118.4 KB16:59, 25 Dec 2008diana動作
    無描述
    		258.63 KB11:02, 24 Dec 2008szdingjie動作
    無描述
    		1249.27 KB11:02, 24 Dec 2008szdingjie動作
     20072110545571654 (Small).jpg
    無描述
    		38.54 KB17:49, 4 Jan 2009thx動作
     2009561145370555.rar
    無描述
    		2.46 MB12:22, 21 Oct 2009thx動作
    無描述
    		1249.27 KB11:02, 24 Dec 2008szdingjie動作
    無描述
    		1249.27 KB11:04, 24 Dec 2008szdingjie動作
    無描述
    		1249.27 KB11:04, 24 Dec 2008szdingjie動作
    無描述
    		1249.27 KB11:04, 24 Dec 2008szdingjie動作
    無描述
    		1249.27 KB11:07, 24 Dec 2008szdingjie動作
    無描述
    		1249.27 KB11:07, 24 Dec 2008szdingjie動作
     CLE266_16944409_XP_Rotation_logod.rar
    主機板顯示晶片驅動程式
    		6.52 MB18:11, 20 Oct 2009thx動作
    無描述
    		6.85 KB17:52, 4 Jan 2009thx動作
     DSC01068 (Medium).JPG
    無描述
    		18.28 KB15:07, 27 Dec 2008kate動作
     DSC01070 (Medium).JPG
    無描述
    		29.91 KB15:07, 27 Dec 2008kate動作
    無描述
    		649.67 KB17:13, 29 Dec 2008thx動作
     DSC04118 (Large).JPG
    無描述
    		91.45 KB16:49, 29 Dec 2008thx動作
     DSC04119 (Large).JPG
    無描述
    		95.15 KB16:49, 29 Dec 2008thx動作
    無描述
    		1021.22 KB18:23, 29 Dec 2008thx動作
     DSC04131 (Large).JPG
    無描述
    		41.25 KB18:23, 29 Dec 2008thx動作
    無描述
    		577.72 KB18:17, 29 Dec 2008thx動作
    無描述
    		233.68 KB18:23, 29 Dec 2008thx動作
    無描述
    		287.18 KB12:43, 31 Dec 2008doomcat動作
    無描述
    		526.29 KB17:04, 30 Dec 2008doomcat動作
    無描述
    		58.84 KB17:04, 30 Dec 2008doomcat動作
    無描述
    		41.89 KB15:03, 11 Mar 2009thx動作
     Sigma REALmagic Xcard MPEG Decoder Card.zip
    無描述
    		4.75 MB14:47, 27 Dec 2008thx動作
    無描述
    		874.09 KB16:26, 29 Dec 2008thx動作
     via_hyperionpro_v510a.zip
    VIA晶片組4合一管理程式
    		7.43 MB18:09, 20 Oct 2009thx動作
     video_CLE266_16944445_XP.zip
    無描述
    		6.15 MB14:46, 27 Dec 2008thx動作
     VT8231_VT8233_VT8235_VT8237v36MVIA.zip
    主機板網卡驅動程式(第二組網卡)
    		3.88 MB18:07, 20 Oct 2009thx動作
     複製 -DSC04098 (Large).JPG
    無描述
    		102.51 KB15:58, 29 Dec 2008thx動作
    無描述
    		46.1 KB17:26, 30 Dec 2008doomcat動作
    無描述
    		155 KB15:00, 23 Feb 2009doomcat動作
    無描述
    		30.14 KB17:25, 3 Feb 2009doomcat動作
    無描述
    		32.32 KB17:25, 3 Feb 2009doomcat動作
    無描述
    		43.35 KB17:25, 3 Feb 2009doomcat動作
    無描述
    		51.94 KB17:25, 3 Feb 2009doomcat動作
    無描述
    		28.29 KB17:25, 3 Feb 2009doomcat動作
    無描述
    		35.44 KB17:25, 3 Feb 2009doomcat動作
    無描述
    		98 KB17:27, 3 Feb 2009doomcat動作
    無描述
    		101.82 KB17:27, 3 Feb 2009doomcat動作
    無描述
    		100.08 KB17:27, 3 Feb 2009doomcat動作
    無描述
    		93.92 KB17:27, 3 Feb 2009doomcat動作
    查看第8個(總8個)評論: 查看所有
    第1個
    fyi 說:
    小弟的迷你機板已經送修回來, 所以這幾天也在玩製作啟動碟, 初步感想:

    1. CF to IDE 不好玩, CF 卡的相容性和倍速很重要, 便宜的4G/8G 之中, 小弟覺得Kingston 133X elite pro C/P 值比較高, Apacer 133X 雖然比較便宜, 但只有讀取勉強達到20MB/s, 寫入則只有6MB/s 左右, 選擇時請詳閱規格, 一分錢一分貨, 若只拿來玩pfSense, 則Apacer 133X CF 2GB 特價NTD199, 順發3C 光華店有售

    2. 小弟只能使用44pin IDE 槽, 雖然已經買了CF to 2.5" IDE, 但還會再買一條2.5"HDD轉3.5"IDE排線(NTD70), 這樣就可以用比較便宜的3.5"HDD 取代2.5"HDD & CF to IDE

    3. OSSBox 所使用的PATA 排線為40 芯, 只能支援UDMA-33, 所以不用買太快的CF 卡, 否則最好把排線換掉

    4. 網卡既然是RTL8100, PXE Boot ROM 應該可以用CBROM 整合到BIOS 之中, 可到www.biosrepair.com 下載相關檔案
    發佈時間 22:21, 11 Mar 2009 ()
    第2個
    alang 說:
    使用 Type A ，系統安裝在 CF to IDE(Apacer 8GB 200X)，試作媒體播放機：

    1. 安裝 WinXP，無法開機，因為 CF card 並非為 fixed mode，但 Linux 不影響。

    2. 安裝 LinuxMCE，操作介面無法符合簡單的影片播放需求，但有個不錯的 Feature ，介面有 SoftPhone 功能。

    3. 安裝 XBMC，OS 需使用 Ubuntu，但 OS 裝完，桌面操作滑鼠操作卡得很嚴重，應該是 256MB RAM 不夠用，得升級 RAM 或試試 改裝Kubuntu 試試。顯示卡未驅動，得找找有無 Driver for Linux。

    4. 安裝 GeeXboX，這是唯一裝成功的，但介面太醜，且還沒有時間做中文化。

    媒體播放應用還是以操作介面是否美觀為首要考量，GeeXboX 實在太簡陋，XBMC 應該是首選。
    發佈時間 09:50, 27 Mar 2009 ()
    第3個
    thx 說:
    thanks alang
    發佈時間 10:30, 27 Mar 2009 ()
    第4個
    taiwanipcop 說:
    您好

    請教站長，OSSBox要去哪裡買?

    謝謝!
    發佈時間 21:37, 1 May 2009 ()
    第5個
    doomcat 說:
    現行的LAN BOOT都使用到PXE的方式!!不用在去燒什麼ROM了!!^^詳細請參考http://www.linux.org.tw/CLDP/OLD/mini/Remote-Boot-3.html
    發佈時間 07:39, 6 May 2009 ()
    第6個
    rushoun 說:
    我買了一個SD轉IDE的介面電路，將win2000安裝在OSSBox，成功運行win2000。

    不過本站提供的video for win(含 Philips 7113)驅動程式以及Sigma REALmagic Xcard MPEG Decoder Card.zip，下載後不知什麼原因?無法解開。所以目前的os是以標準的VGA模式運作，其他的因為驅動程式關係，無法做測試。

    理想是希望可以把OSSBox當成一個多媒體的平台，目前就欠完整的驅動程式啦!不知道有哪位網友成功安裝win2000的?可否提供可用的驅動程式?

    至於網友問的OSSBox要去哪裡買?可以到pczone討論區，問一下cheerx網友，他那裡有提供硬體出售。 編輯者 02:23, 13 Oct 2009
    發佈時間 02:22, 13 Oct 2009 ()
    第7個
    rushoun 說:
    終於把windows2000安裝在SD卡中了，目前只欠主機板上的音效部分的驅動程式。

    列表如下，請網友利用google查詢關鍵字，就可以下載驅動程式了。

    OSSBOX電腦硬體會使用到的驅動程式列表:
    測試時使用環境:windows2000+2GSD記憶卡+SD轉IDE介面卡

    CLE266_16944409_XP_Rotation_logod.ZIP
    此為主機板上顯示晶片的驅動程式，但是僅測試過DVI輸出，尚未測試其他輸出如S端子，VIDEO端子輸出部份是否正常。

    via_hyperionpro_v510a.ZIP
    此為VIA晶片組4合一管理程式，除一個可執行程式檔外，解開後還會有個壓縮檔，解開後再到這個被解壓縮的目錄檔下，執行setup程式。

    VT8231_VT8233_VT8235_VT8237v36MVIA.ZIP
    此為主機板網卡驅動程式(第二組網卡)，安裝OS時只會抓到主機板上第一組網卡，第二組網卡則會是一個問號的裝置。

    EZ211PU_XP.exe
    此為內建的讀卡機驅動程式(這是虹堡科技製作的讀卡機)，內建的讀卡機OS抓到的是EZ200PU，不過都合用，執行後解壓後，到相關目錄下面，再執行安裝程式檔即可。

    以上程式為主要的安裝驅動程式，現在就欠缺音效卡的部分，本網頁面上的音效驅動程式，下載後無法解開，大概是檔案損壞吧。請網友再提供一下，感謝啦!
    發佈時間 16:08, 19 Oct 2009 ()
    第8個
    rushoun 說:
    記得先把主機板上的BIOS有關IDE的UDMA功能關掉，經過數次失敗的安裝測試，發現大概是SD的速度，完全跟不上電腦硬體的速度，所以UDMA一打開，系統就會毀損，這點請自行測試便知。這當然也是我經過多次失敗實驗猜測的，沒有太多理論上的佐證依據。

    經過一番熬夜上網找驅動程式，除了面板左側的USB讀卡機找不到驅動程式外，win2000下的裝置管理員，除了上述的USB讀卡機有驚嘆號外，其他都已經沒了?號了。

    OSSBOX電腦硬體會使用到的驅動程式列表:請網友利用關鍵字，找出驅動程式，其實大部分都在VIA威盛網站找到的。
    測試時使用環境:OSSBOX主機(256M記憶體)windows2000+2GSD卡+SD轉IDE介面。

    CLE266_16944409_XP_Rotation_logod.ZIP
    此為主機板上顯示晶片的驅動程式，但是僅測試過DVI輸出，尚未測試其他輸出如S端子，VIDEO端子輸出部份是否正常。

    via_hyperionpro_v510a.ZIP
    此為VIA晶片組4合一管理程式，解開之後有一個執行檔，先執行它先。還有一個子目錄，子目錄也要解開，然後執行setup程式即可。。

    VT8231_VT8233_VT8235_VT8237v36MVIA.ZIP
    此為主機板網卡驅動程式(第二組網卡)，安裝Windows時，系統只會抓到主機板上第一組網卡，另一個網卡就要用這個驅動程式，就可以正常驅動這個網卡了。

    EZ211PU_XP.exe
    此為內建的讀卡機驅動程式，內建的讀卡機OS抓到的是EZ200PU，不過都合用。執行後解壓後再安裝。

    via_vt8235_ac97_audio(vinyl_v700b.zip)
    此為主機板音效AC97 Audio驅動程式。

    Sigma Designs REALmagic X-Card
    此為主機板內建的mpeg decoder驅動程式，下載後會有兩個檔案，XC_2_1K1.zip跟XC_2_1K2.zip，分別解壓後放在同一個子目錄下。然後到控制台用更新驅動程式方式，更新有驚嘆號的音效驅動程式，詳細名稱我忘了，請自行嘗試，直到可以安裝為止。

    VIA_USB2_V270p1-L-M.zip
    此為主機板內建的usb2.0驅動程式，但是說明文件說windows2000要升級到SP4版本，但是我無法證實是否真的，還沒實驗過，請網友試試吧。(執行安裝時，程式依舊提示一樣不支援windows2000)

    VIA_USB2_V262-L-M.zip
    此為主機板內建的usb2.0驅動程式，但是不支援windows2000。(目前usb控制卡驅動程式還是找不到，VIA的驅動程式都說不支援windows2000)

    以上程式為主要的安裝驅動程式。

    安裝完成後，除了驅動程式外，包括安裝了PKZIP，zonelab防火牆，firefox以及一些firefox附加元件。還有就是以上驅動程式的壓縮及解壓縮檔案在SD中。這樣2G的記憶空間，只剩下1百多M而已了........還是要改4G的SD卡才行。
    文件建檔日期:2009-10-14
    修正日期:2009-10-20

    PS:目前功能還不清楚的，還有那個遙控器，跟主機板上IrDA的部分。VIA有相關的驅動程式，不過完全是不能安裝的。 編輯者 01:38, 21 Oct 2009
    發佈時間 12:19, 20 Oct 2009 ()
