修改Bios開機畫面

    內容表格
    1. 1. CBROM使用方法

    上傳檔案內容如下

    bios.zip內有
    original.bin 原始BIOS
    fix.bin 修改過開機話面後的bios

    bios tools.zip內有
    Awdflash.exe 更新/被份BIOS程式(dos下使用)
    Cbrom215.exe 更改圖片程式

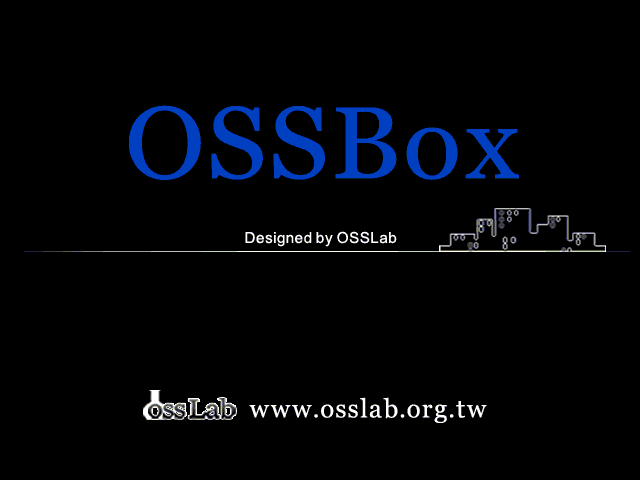

    boot1.bmp 640x480x256色bmp檔

    CBROM使用方法


    cbrom <rom name> /D --查看BIOS內資訊
    cbrom <rom name> /logo RELEASE --清除開機圖片
    cbrom <rom name> /logo<imag name> --加入開機圖片,圖片必須為640X480X256色

     以下是cbrom215 orignal.bin /D的結果,No.9已有LOGO圖片所以須刪除,使用指令cbrom215 orignal.bin /logo RELEASE

    No. Item-Name         Original-Size   Compressed-Size Original-File-Name
    ===============================================================================
      0. System BIOS       20000h(128.00K) 138AAh(78.17K)  I5C0729.BIN
      1. XGROUP CODE       0B830h(46.05K)  080DAh(32.21K)  awardext.rom
      2. CPU micro code    03800h(14.00K)  01F24h(7.79K)   CPUCODE.BIN
      3. ACPI table        036ABh(13.67K)  015B4h(5.43K)   ACPITBL.BIN
      4. EPA LOGO          0168Ch(5.64K)   002AAh(0.67K)   AwardBmp.bmp
      5. YGROUP ROM        049E0h(18.47K)  030B7h(12.18K)  awardeyt.rom
      6. GROUP ROM[ 0]     033F0h(12.98K)  01856h(6.08K)   _EN_CODE.BIN
      7. VGA ROM[1]        0E800h(58.00K)  08F06h(35.76K)  .\rom\VEPD_454.ROM
      8. PCI ROM[A]        0A000h(40.00K)  05ED3h(23.71K)  .\rom\pxe.lom
      9. LOGO BitMap       2583Ch(150.06K) 000E2h(0.22K)   black.bmp

      Total compress code space  = 37000h(220.00K)
      Total compressed code size = 328CEh(202.20K)
      Remain compress code space = 04732h(17.80K)

                              ** Micro Code Information **
    Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID
    ------------------+--------------------+--------------------+------------------
    PPGA   03   0665  |  PPGA   11   0681  |  PPGA   14   0683  |  PPGA   08   0686
    PPGA   01   068A  |  PPGA   04   06B0  |  PPGA   1C   06B1  |  PPGA   01   06B4

    cbrom215 orignal.bin /logo boot1.bmp 加入圖片,加入成功後可以在使用cbrom215 orignal.bin /logo RELEASE查看是否更改成功,No.9已被修改過,圖片修改成功
    CBROM V2.15 (C)Award Software 2001 All Rights Reserved.
    Adding boot1.bmp ..................................... 2.1%

    No. Item-Name         Original-Size   Compressed-Size Original-File-Name
    ================================================================================
      0. System BIOS       20000h(128.00K) 138AAh(78.17K)  I5C0729.BIN
      1. XGROUP CODE       0B830h(46.05K)  080DAh(32.21K)  awardext.rom
      2. CPU micro code    03800h(14.00K)  01F24h(7.79K)   CPUCODE.BIN
      3. ACPI table        036ABh(13.67K)  015B4h(5.43K)   ACPITBL.BIN
      4. EPA LOGO          0168Ch(5.64K)   002AAh(0.67K)   AwardBmp.bmp
      5. YGROUP ROM        049E0h(18.47K)  030B7h(12.18K)  awardeyt.rom
      6. GROUP ROM[ 0]     033F0h(12.98K)  01856h(6.08K)   _EN_CODE.BIN
      7. VGA ROM[1]        0E800h(58.00K)  08F06h(35.76K)  .\rom\VEPD_454.ROM
      8. PCI ROM[A]        0A000h(40.00K)  05ED3h(23.71K)  .\rom\pxe.lom
      9. LOGO BitMap       4B30Ch(300.76K) 01951h(6.33K)   boot1.bmp

      Total compress code space  = 37000h(220.00K)
      Total compressed code size = 3413Dh(208.31K)
      Remain compress code space = 02EC3h(11.69K)

                              ** Micro Code Information **
    Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID
    ------------------+--------------------+--------------------+-------------------
    PPGA   03   0665  |  PPGA   11   0681  |  PPGA   14   0683  |  PPGA   08   0686
    PPGA   01   068A  |  PPGA   04   06B0  |  PPGA   1C   06B1  |  PPGA   01   06B4
