沒有標頭WINGSONIC(賀豪科技)是一家致力於儲存相關產品的公司. 主要產品包括了抽取盒, 連接器, 線材以及相關配件等.
http://www.wingsonic.com.tw/ch/
MRA266系列是WINGSONIC目前新推出的內接式抽取盒產品, 在今年的Computex展示了該產品.
http://www.computextaipei.com.tw/zh_TW/product/info.html?id=01F15BE2F9113B5DB7AEF0264865723F
官方網頁資料顯示MRA266系列的主要特徵以及規格:
http://www.wingsonic.com.tw/ch/product_date.asp?seq=21

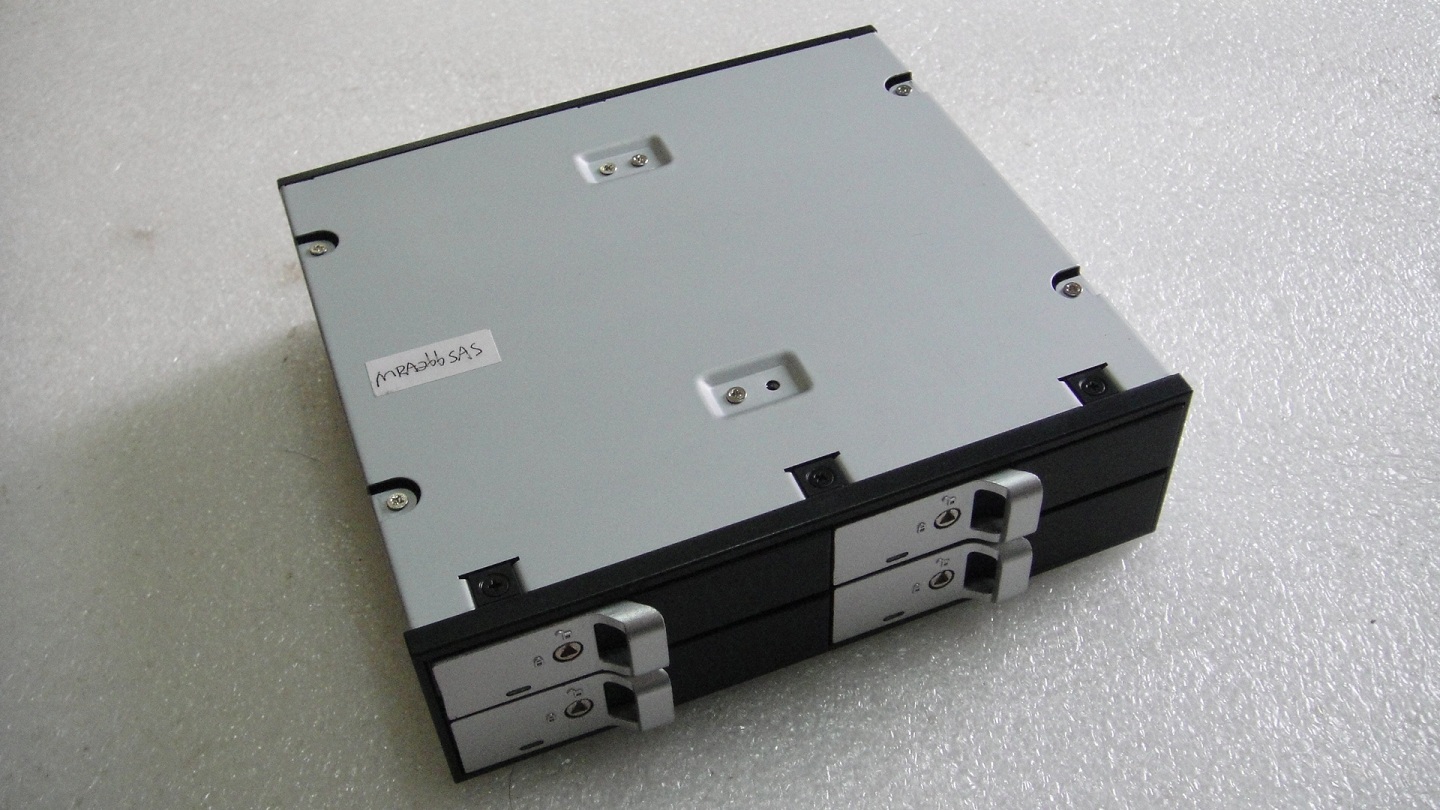

有幸最近拿到了該樣品, 下圖看到了MRA266的整體外觀.
可以看出, 這是一個2.5"的4 bays抽取架構.根據官方資料, 可以支持9.5mm和12.5mm的HDD產品.
下圖可以看到一個bay包括了抽取開關, locker裝置和一LED顯示燈用以顯示HDD的Power&Activity Status.
一指手紙頭可以輕易使用抽取開關將配置的HDD產品推出來, 該產品的重點再於他是一個沒有獨立tray的架構.

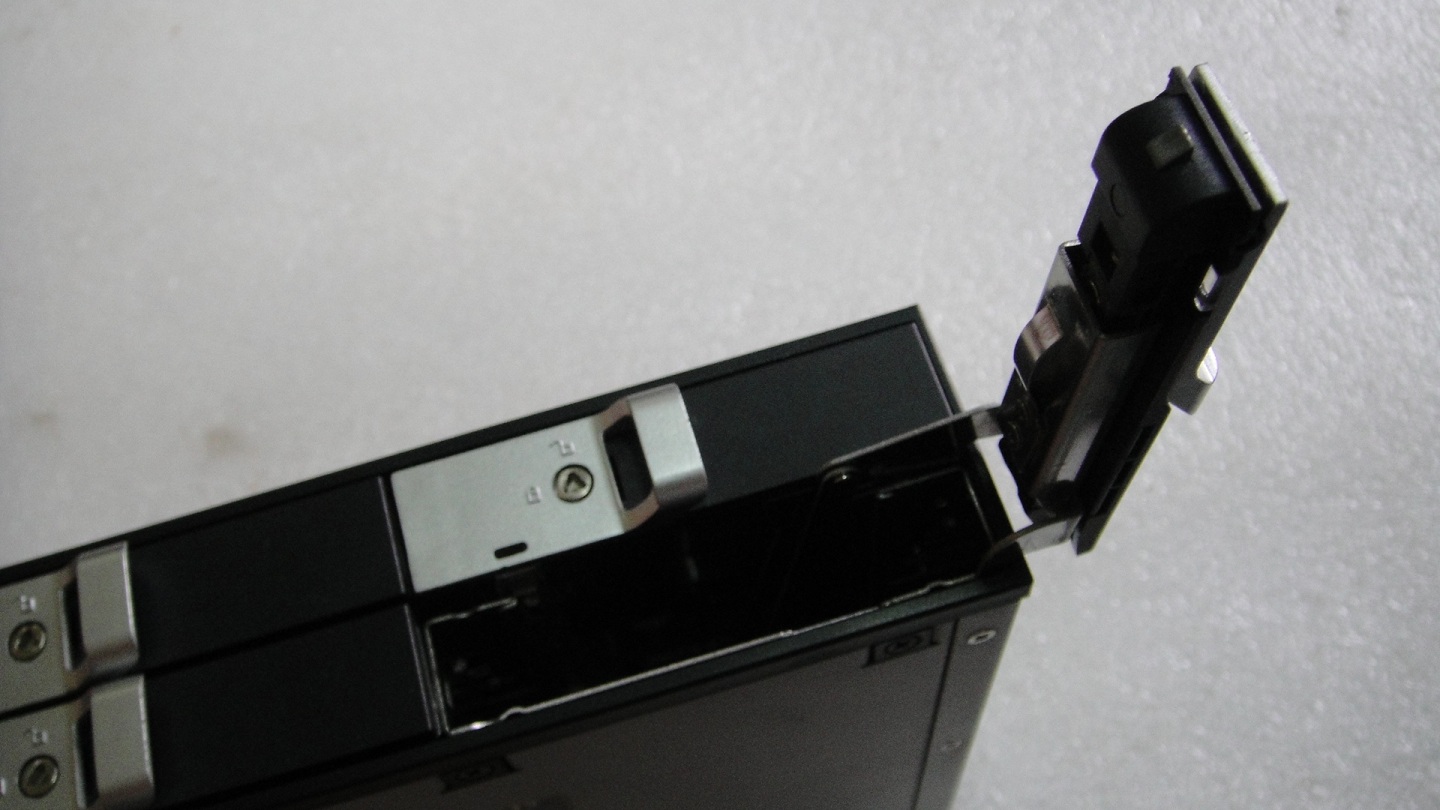

用一手指可以輕易打開開關, 下圖顯示了他是零獨立tray架構, 這個重點在於當拉起抽取開關時, 同時也會將放置的2.5" HDD自動推出來, 以方便取出.

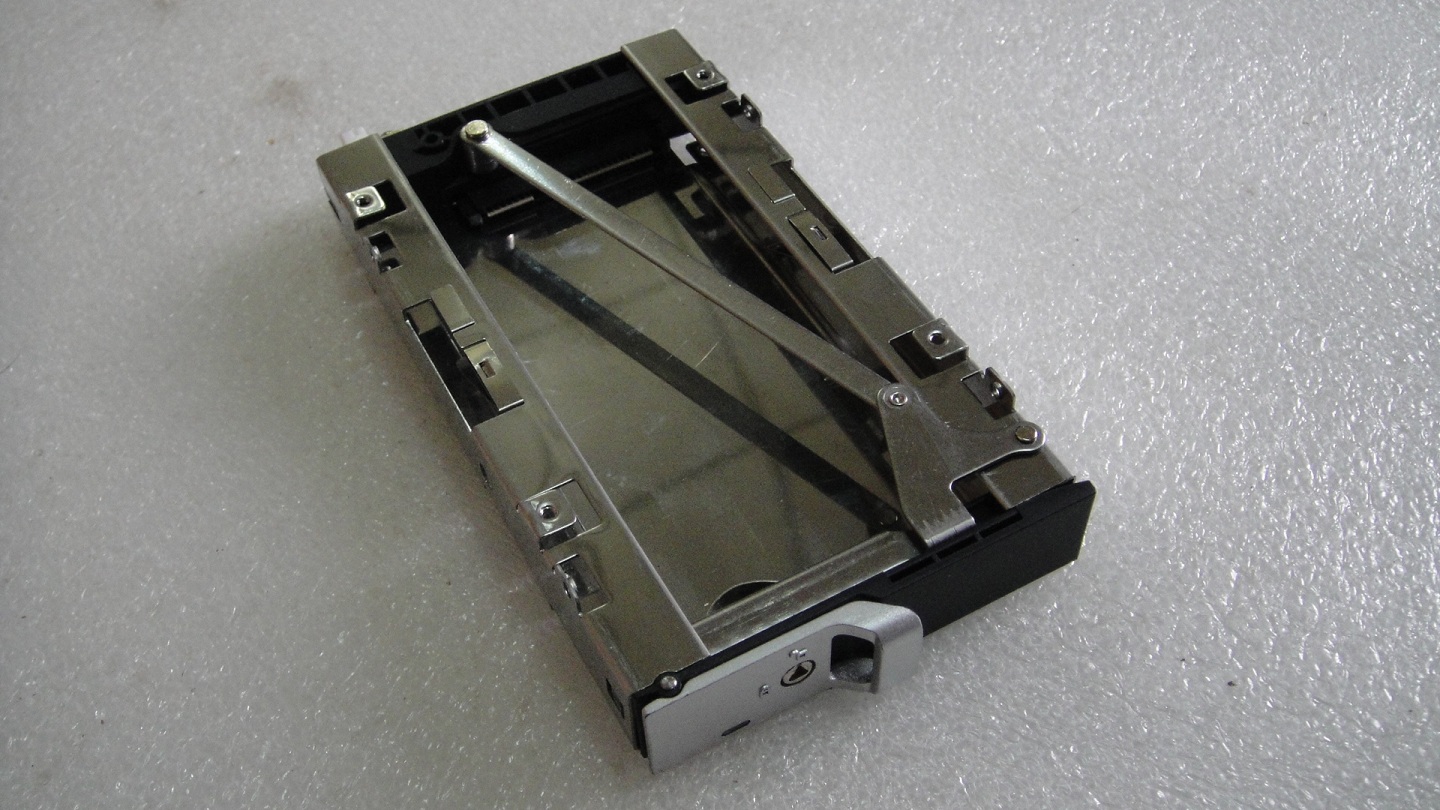

一個零獨立tray架構, 其特徵重於一個easy to get的便利性, 他不需要利用獨立的tray, 也不需要利用額外的螺絲將HDD固定住, 為了好方便看出他的設計, 我把MRA266完全拆解, 他是一個模組化結構, 每一個bay都是獨立的模組. 下圖可以看到一個獨立的bay模組.
