    1. 1. 軟體無線電

    軟體無線電

    本專案純供研究使用
    請勿違反各國法律
    例如:

    台灣電信法第 58 條第 2 項  :未經核准擅自使用或變更無線電頻率者,
    處拘役或科或併科新臺幣二十萬元以下罰金。

    干擾電磁紀錄
    電子票證發行管理條例 偽造、變造或未經主管機關核准發行本條例所規定之電子票證者,其行為 負責人處一年以上十年以下有期徒刑,得併科新臺幣一千萬元以上二億元 以下罰金。其犯罪所得達新臺幣一億元以上者,處七年以上有期徒刑,得 併科新臺幣二千五百萬元以上五億元以下罰金。 違反第十八條第二項、第十九條第二項規定,或非經主管機關核准簽訂本 條例所規定之特約機構者,其行為負責人處七年以下有期徒刑,得併科新 臺幣一億元以下罰金。其犯罪所得達新臺幣一億元以上者,處七年以上有 期徒刑,得併科新臺幣二千五百萬元以上五億元以下罰金。 無故以不正方法侵犯他人隱私知悉之他人秘密,為妨害秘密罪

     OSSLab thx 整理:

    國外專案位置 http://sdr.osmocom.org/trac/wiki/rtl-sdr

    社群軟體對DVB-T 電視棒Linux 下驅動編寫 而發現最新便宜價廉軟體無線電硬體 RTL-SDR
    http://thread.gmane.org/gmane.linux....61/focus=44461






    原設備為 MMCX頭
    需要根據接收頻率 搭配天線
    轉線
    MMCX 轉SMA
    MMCX 轉F頭

    GPS 天線  (通常為MMCX)
    VHF +UHF 天線
    GSM 天線

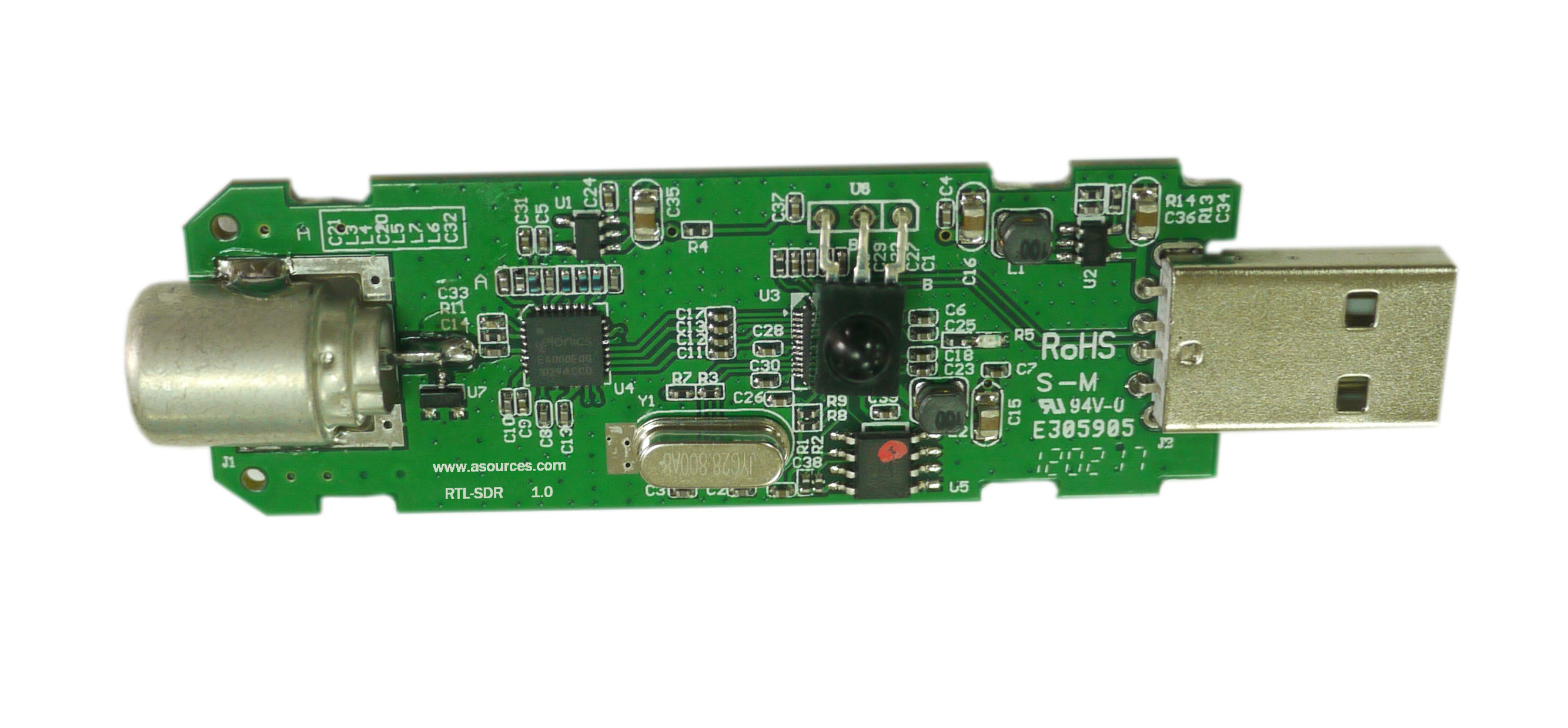

    RTL2832U 是一個應用SDR (軟體無線電的晶片)  非寫死調變演算法的 ASIC
    E4000 RF tuner 為(64MHZ - 1700 MHz).

    E4000->沒壓縮的 I+Q基頻->RTL2832U 取樣   丟入電腦做
    I+Q 講解
    無法接受短波HF 頻帶(1.8MHz到29.7MHz)

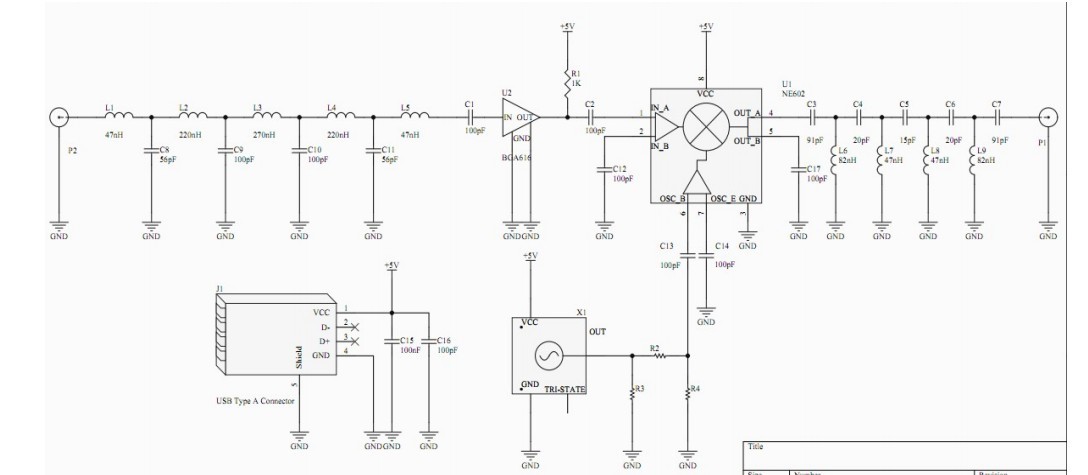

    解決方法 做塊升頻版





    BUG:取樣因為沒buffer問題 所以好像在硬碟會掉包 SSD或ramdisk 會比較理想

    RTL2832U晶片規格
    http://www.linuxtv.org/wiki/index.ph...alTek_RTL2832U
    http://wiki.spench.net/wiki/RTL2832U

      Notes
    Resolution 8 bits
    Minimum sample rate > 900 ksps (must be greater!)
    Maximum sample rate 3.2 Msps
    Nominal sample rate 1 Msps (much higher and subtle signal degradation)
    Clock 28.8 MHz internal oscillator (expect phase noise)
    Spectrum flatness (Definitely not flat at centre, worse with low gain)
    AGC Disabled for E4000, but still active somewhere (in demod?)
    Sensitivity TBD (decent all things considered)
    Quality Don't expect anything remotely close to USRP
    Price


    E4000 RF IC Spec (零中頻設計)


    Funcube Dongle 是用音效卡IC做調變...因此取樣寬度就只有96Khz...
    http://www.funcubedongle.com/

    天線頭規格
    F頭
    MMCX


    應用

    1.業餘無線電愛好者Ham  類比與數位收聽
    2.類比與數位(加密)無線除錯與分析
    3.無線頻譜訊號偵測與觀察
    4.解決傳統無線器材價格與攜帶性問題 並且直接做好A/D +解碼


    各類數位通訊協定真實應用

    1.http://michelebavaro.blogspot.it/201...dr-domain.html
      GPS decode (表示北斗星跟
    Galileo 應該有機會 receive and decode)

    2.
    接收 NOAA-18 氣象衛星 137MHz 上下
    http://www.oz9aec.net/index.php/gnu-...gle-on-the-air
    http://www.neoteo.com/como-bajar-ima...de-un-satelite

    3.P25數位無線電 接收器
    http://www.youtube.com/watch?v=wShOLgW2tmI
    ttp://wiki.spench.net/wiki/gr-baz#rtl_source_c Follow me @spenchdotnet http://twitter.com/spenchdotnet
    OP25: http://op25.osmocom.org/

    淺談P25無線電通信標準和技術 http://anta-technology.blogspot.com/2011/05/p25.html



    4.飛行數位航管 Automatic Dependent Surveillance-Broadcast (ADS-B)
    http://hackaday.com/2012/04/16/playi...io/#more-71692
    http://spench.net/drupal/research/mode-s | http://wiki.spench.net/wiki/Modez
    https://www.youtube.com/watch?v=bKzii5K3AqA

    5.Pocsag( 老call機無線協定)
    https://github.com/OpCode1300/RTLSDR

    6.GMR Thuraya 衛星電話系統
    http://gmr.osmocom.org/trac/

    7.TETRA,Terrestrial Trunked Radio 歐規地面通訊系統
    目前台XX運系統 海巡X 使用Tetra
    http://tetra.osmocom.org/trac/
    Speech code

    8. ETSI Global System for Mobile communication

    9.INMARSAT海事衛星 類比 非數位 要用dish 天線  http://www.inmarsat.com/
    http://www.youtube.com/watch?v=zuyHpx1tnWI


    10.氣像用感應器近距離無線傳感器sniffer
    https://github.com/kevinmehall/rtlsdr-433m-sensor/

    11. 高音質FM
    http://www.reddit.com/r/RTLSDR/comme...g_wrplus_192k/

    12.PC-HFDL 需要降頻電路版,接收HF 波段的HFDL 航管訊號 (已不用微波接收機)

    http://www.hellocq.net/forum/read.php?tid-294003.html

    13.DAB 接收器
    http://www.reddit.com/r/RTLSDR/comme..._any_rtl2832u/


    14. AMPS

    15.萬用型數位語解碼器
    http://sdrsharp.com/
    http://wiki.radioreference.com/index...are_package%29

    16 車庫

    應用軟體

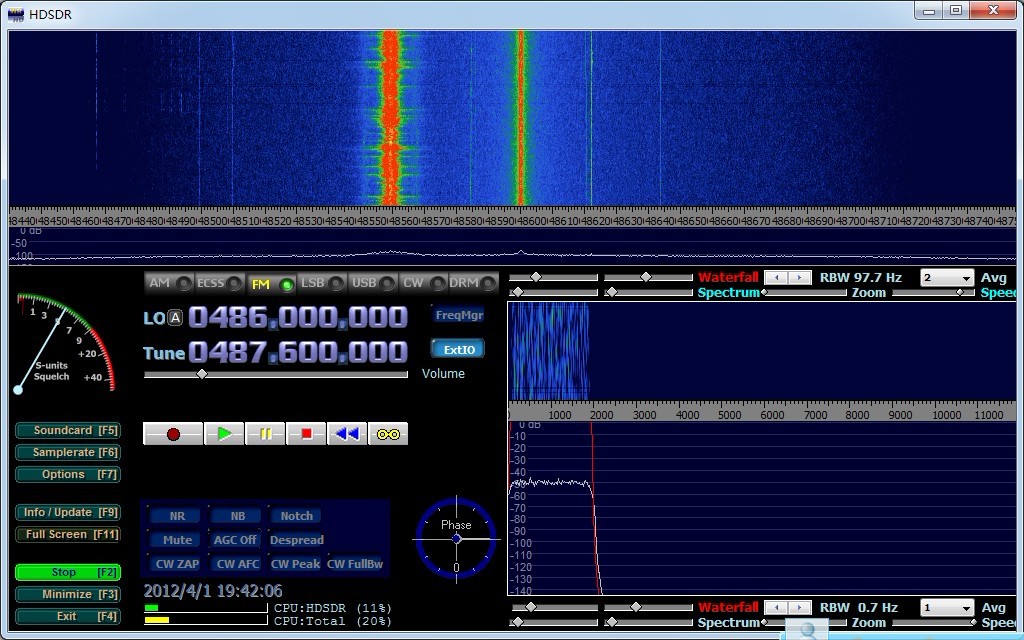

    1.HDSDR
    HDSDR 是Windows 下軟體無線電軟體 ,可搭配RTL-SDR做RF頻譜訊號檢測

    E4000 RTL SDR  HDSDR 中文安裝說明
    因為改板快 建議以英文版為主
    http://wiki.spench.net/wiki/USRP_Interfaces
    http://thenewtech.tv/community/dongular-deviation




    2.pyrtlsdr



    安裝gnu radio 套件
    apt-get install gnuradio (此方法 code 太舊)

    取樣程式

    lsusb (先檢查有裝好電視棒嗎)
    sudo apt-get install libusb-1.0-0-dev
    cd rtl-sdr
    cd src
    make




    http://wiki.spench.net/wiki/Gr-baz#rtl_source_c
    gr-baz 增加GNU Radio 功能 方塊 簡化安裝



    SDR 範例
    FM radio
    http://www.reddit.com/r/RTLSDR/comme...radio_grc_rtl/

    如何判定調變
    http://www.reddit.com/r/RTLSDR/comme...e_recognition/

    什麼是航管 RADAR訊號
    http://safety.iot.gov.tw/research/fi...5%E4%BC%B0.pdf

    原 Driver and software in windows
    http://www.kuaipan.com.cn/file/id_20...3046608910.htm

    討論地方

    論壇
    http://www.reddit.com/r/RTLSDR/
    https://groups.google.com/forum/#!forum/sdr-widget
    http://www.hellocq.net/forum/read-ht...27-page-1.html

    IRC
    http://webchat.freenode.net/?channels=##rtlsdr

    QQ群
    SDR交流群  227987362
    GNURadio中国 48170012
    SDR & DRM 收音机群 116030368
