U-boot

內容表格

1. 控制 UBoot需要用終端介面 (TTL port)
2. 設定 U-boot
3. 參考連結

http://www.denx.de/wiki/U-Boot/

U-boot 是bootloader 其中一種 ,一般是最底層. user 怎樣都無法動到的區塊. 除非FW 帶了uboot區更新錯.
當一般嵌入式系統發生刷磚狀況時,若沒有動到 uboot, 還是可以透過uboot 做軔體恢復.

控制 UBoot需要用終端介面 (TTL port)

需要的軟/硬體

TTL to USB or COM port 板
上述板子所附的 Driver (USB to COM)

Orion SoC Nas Serial 的設定

speed: 115200
data bit: 8
stop bit: 1
flow control: RTS/CTS
parity: none

設定 U-boot

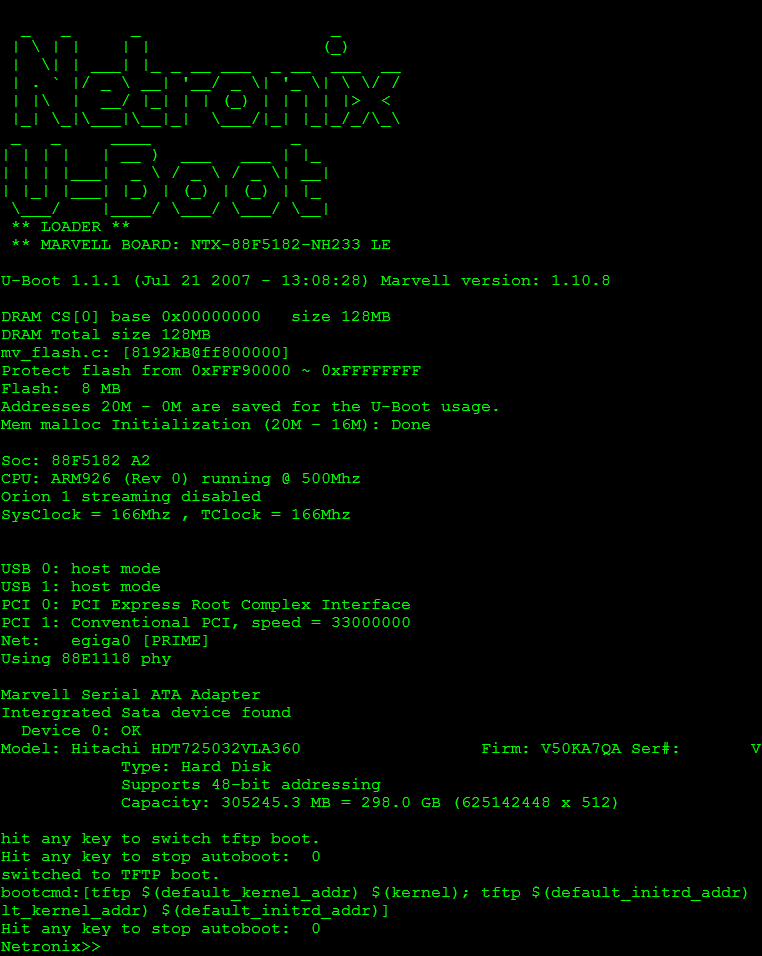

如果 TTL 連接正確，當機器開機時就會看到所有輸出訊息，其中會顯示 "Hit any key to stop autoboot"，按任何鍵就會停止開機動作。

U-boot 常用指令 Netronix>> 為提示命令

Netronix>> printenv   #顯示uboot所有設定
Netronix>> loady # 以串口傳送 fw image
Netronix>> setenv ip  # 設定uboot ip
Netronix>> setenv serverip #設定 Server ip (如NFS or tftp)
Netronix>> tftpboot 0x0800000 xxxx.image # 從0x80000 dram位置啟動 tftp server 上 xxxx.image
Netronix>> nand erase 0x0 0x60000    # 擦除 NAND
Netronix>> nand write 0x0800000 0x0 0x60000 #寫入 NAND
Netronix>> saveenv #儲存uboot 設定
Netronix>> reset #重新開機
Netronix>>help

 範例用uboot 寫入 uboot ,kernel ,rootfs 三種軔體

tftpboot 0x0800000 u-boot.kwb
nand erase 0x0 0x60000
nand write 0x0800000 0x0 0x60000

 dhcp 0x2000000 x.x.x.x:sheeva-2.6.37-uImage
 nand erase 0x100000 0x400000
 nand write 0x2000000 0x100000 0x400000

dhcp 0x2000000 x.x.x.x:pwnplug_1.1_Community_ubinized_5-21-2012.img
nand erase 0x500000 0x1fb00000
nand write.e 0x2000000 0x500000 0x14680000 setenv bootargs console=ttyS0,115200
mtdparts=orion_nand:0x400000@0x100000(uImage),0x1fb00000@0x500000(rootfs)
ubi.mtd=1 root=ubi0:rootfs rootfstype=ubifs
setenv bootcmd 'nand read.e 0x800000 0x100000 0x400000; bootm 0x800000'
setenv mainlineLinux yes
setenv arcNumber 2097
