5.如何成為家中的監控系統?

    內容表格
    沒有標頭

    如何讓NextVOD 成為家中的監控系統?

    1.NextVOD系統要求
        1.1 系統版本必須有支援UVC模組，如NextNAS版
               安裝NextNAS for wheezy版

        1.2 有支援UVC的WebCAM,一般市面上買的都應該有支援
        1.3 IPCAM可有可無
        1.4 必須安裝wonderbox套件，NextNAS版已內建
                手動安裝: apt-get install wonderbox


    2.將WebCAM插入USB


    3.下載安裝 windows/Linux 版的wonderbox
        Windows版
            http://stwp26.cyberhood.net.tw/tw/WonderBox.exe
        Linux版
            http://stwp26.cyberhood.net.tw/tw/Wo...ox_Linux32.zip
            http://stwp26.cyberhood.net.tw/tw/Wo...ox_Linux64.zip

    4.執行windows/Linux 版的wonderbox 後即可設定WebCAM/IPCAM

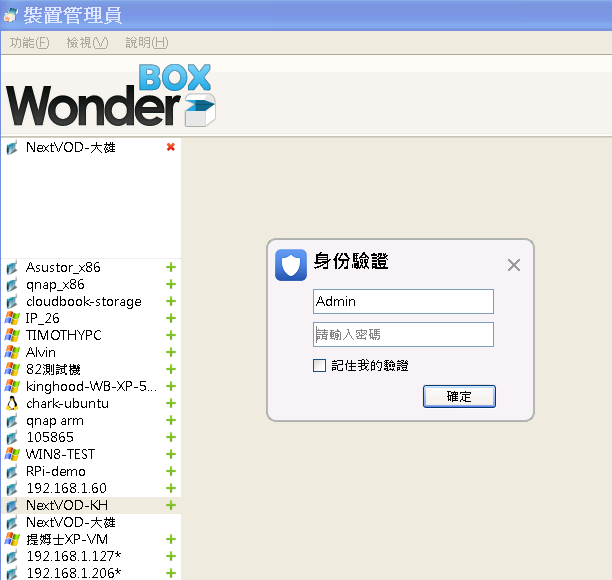

        4.1 點選 wonderboxcam_29.png圖示，選擇'裝置管理員'


       4.2 找到NextVOD所註冊的wonderbox ID( 可登入後台http://<NextVOD_IP>:8101確認ID )，點選它並輸入密碼
            註1:必須在同網段下才找的到有安裝wonderbox的所有裝置
            註2:登入預設密碼為admin
            註3:WEB後台UI也已支援IPCAM/WEBCAM的設定




       4.3 登入後點選Camera,再點左上角 cam_25.png 的圖示新增WebCam


       4.4 新增WebCAM設定


            串流路徑:以下拉選單選擇系統抓到的WebCAM裝置
            串流格式:mjpeg
            解析度:會列出webcam目前所支援的解析度
            Fps: 每秒要產生幾張圖
            品質: 畫質
            擷取方法: live_capture_v4l2
            摘要: 描述此WebCam
            系統啟動後開啟即時錄製: 錄製方式有'保留分鐘數與保留空間上

        4.5 新增完WebCam後還要再設定此WebCam有那些帳號可看
            請點選新增使用者cam_07.png 圖示並選擇使用者








        4.6設定錄影目錄
            預設目錄在wonderbox工作目錄下的data/record
            最好外接USB碟效能會比較好




        4.7 新增IPCAM，點選IPCam



    串流路徑:請參考各家IPCAM 的RTSP 串流設定 (目前不支援密碼驗証機制)
    串流格式: h264

    新增IPCAM使用者，請點選新增使用者 cam_07.png圖示並選擇使用者

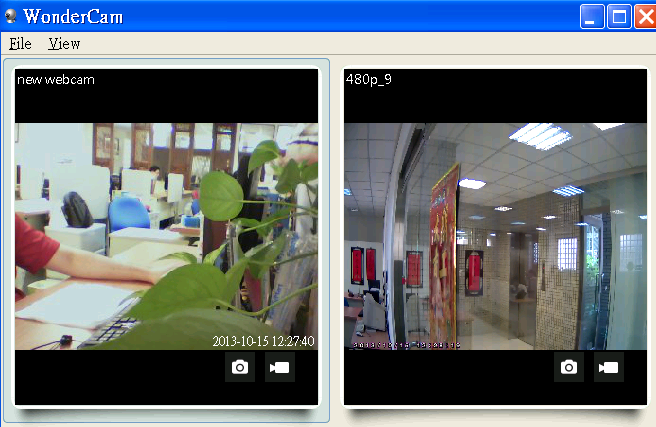

    5.最後選擇wonderbox->視訊監控,進行觀看設定


        5.1 設定監控來源，點選 wb_12.jpg 的圖示新增



    請輸入 wonderbox ID、授權的帳號/密碼


    點選視訊來源

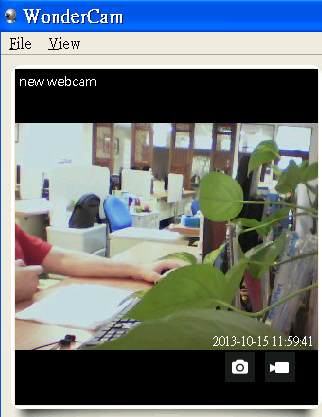

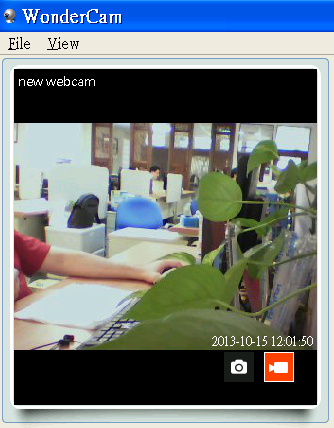

        5.2 即時快照
            直接點選 cam_27.png拍照圖示即可

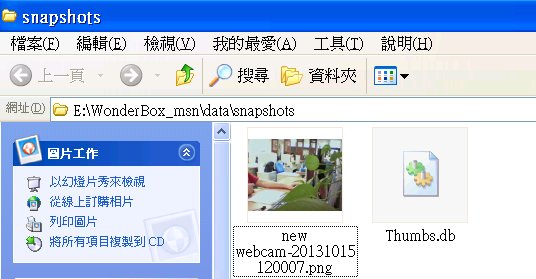

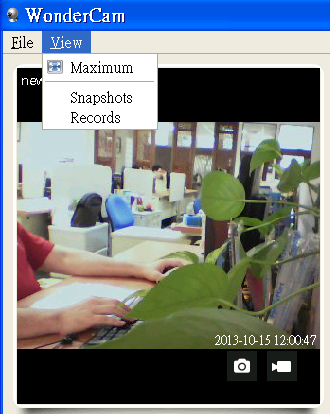

            觀看快照請點選wb_13.jpg圖示

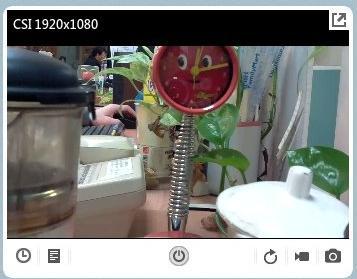

        5.3啟動錄影
            直接點選wb_15_1-3.jpg 錄影圖示即可，圖示會變紅色

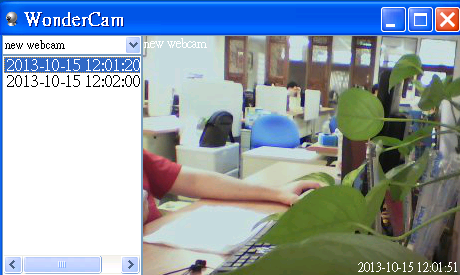

    觀看錄影:




    最後還是要特別感謝Chia-Cheng Huang、林原志 、徐皓等開發團隊的幫忙...
    讓wonderbox的應用可以porting至NextVOD


    Wonderbox 官網: www.wonderbox.net.tw
    網樂通開發/研究/貢獻/準開發者 : http://forum.cse.yzu.edu.tw/debian-sh4/

    註: 常有人問怎麼還要錢?(試用600 天)其實這版是FREE 的.
           我們希望真的有在用的人在到期時，再來申請終身免費..
           當然如果你覺得功能很實用的話也可以贊助我們開發~謝謝!
           贊助方式請利用後台UI，直接點選     '服務開通 '

    Was this page helpful?
    Yes No
    標籤 (Edit tags)
    • No tags
    什麼連接到這裡

    文件 44

    附加檔案或者圖像
    文件大小日期附件上傳者
    無描述
    		448.37 KB10:28, 24 Oct 2013chark動作
    無描述
    		5.83 KB10:28, 24 Oct 2013chark動作
    無描述
    		27.25 KB10:28, 24 Oct 2013chark動作
    無描述
    		6.29 KB10:28, 24 Oct 2013chark動作
    無描述
    		6.61 KB10:29, 24 Oct 2013chark動作
    無描述
    		500 位元10:29, 24 Oct 2013chark動作
    無描述
    		2.21 KB10:29, 24 Oct 2013chark動作
    無描述
    		6.85 KB10:29, 24 Oct 2013chark動作
    無描述
    		1159 位元10:29, 24 Oct 2013chark動作
    無描述
    		3.83 KB10:30, 24 Oct 2013chark動作
    無描述
    		2.92 KB10:30, 24 Oct 2013chark動作
    無描述
    		8.76 KB10:30, 24 Oct 2013chark動作
    無描述
    		75.73 KB10:30, 24 Oct 2013chark動作
    無描述
    		76.81 KB10:30, 24 Oct 2013chark動作
    無描述
    		76.46 KB10:30, 24 Oct 2013chark動作
    無描述
    		83.79 KB10:30, 24 Oct 2013chark動作
    無描述
    		6.26 KB10:30, 24 Oct 2013chark動作
    無描述
    		8.58 KB10:30, 24 Oct 2013chark動作
    無描述
    		9.66 KB10:31, 24 Oct 2013chark動作
    無描述
    		8.03 KB10:31, 24 Oct 2013chark動作
    無描述
    		8.03 KB10:31, 24 Oct 2013chark動作
    無描述
    		148.66 KB10:31, 24 Oct 2013chark動作
    無描述
    		717 位元10:31, 24 Oct 2013chark動作
    無描述
    		6.2 KB10:31, 24 Oct 2013chark動作
    無描述
    		470 位元10:31, 24 Oct 2013chark動作
    無描述
    		249 位元10:31, 24 Oct 2013chark動作
    無描述
    		516 位元10:31, 24 Oct 2013chark動作
    無描述
    		3.64 KB12:03, 15 Jan 2014chark動作
    無描述
    		12.82 KB12:03, 15 Jan 2014chark動作
    無描述
    		10.04 KB12:03, 15 Jan 2014chark動作
    無描述
    		880 位元13:33, 15 Jan 2014chark動作
    無描述
    		922 位元13:33, 15 Jan 2014chark動作
    無描述
    		909 位元13:33, 15 Jan 2014chark動作
    無描述
    		20.15 KB12:30, 15 Jan 2014chark動作
    無描述
    		847 位元14:14, 15 Jan 2014chark動作
    無描述
    		848 位元14:14, 15 Jan 2014chark動作
    無描述
    		819 位元14:14, 15 Jan 2014chark動作
    無描述
    		1942 位元13:59, 15 Jan 2014chark動作
    無描述
    		1899 位元14:09, 15 Jan 2014chark動作
    無描述
    		18.36 KB14:03, 15 Jan 2014chark動作
    無描述
    		769 位元14:14, 15 Jan 2014chark動作
    無描述
    		3.05 KB14:09, 15 Jan 2014chark動作
    無描述
    		20.08 KB13:59, 15 Jan 2014chark動作
    無描述
    		41.77 KB13:44, 15 Jan 2014chark動作
    查看第15個(總15個)評論: 查看所有
    第1個
    yentzuchieh 說:
    請教一下：NextVod下載點的兩個檔案都要下載安裝嗎？
    怎麼我一直無法安裝成功？
    發佈時間 01:31, 6 Nov 2013 ()
    第2個
    chark 說:
    不用，請選擇你要的安裝方式~
    請問是否安裝成功了? 編輯者 07:17, 8 Nov 2013
    發佈時間 07:14, 8 Nov 2013 ()
    第3個
    ethan 說:
    請問一下, 我有一個UVC webcam "Logitech USB WebCam C310", 他有在UVC支援的列表裏, 可是為什麼好像系統認不到呢? (PC WonderBox AP -> Webcam 沒看到裝置 且 remote 到機器內發現 /dev 下找不到video) 從log中發現好像 裝置沒找到驅動程式??

    Apr 20 01:00:25 NextNAS-wheezy kernel: usb 3-1: New USB device found, idVendor=046d, idProduct=081b
    Apr 20 01:00:25 NextNAS-wheezy kernel: usb 3-1: New USB device strings: Mfr=0, Product=0, SerialNumber=2
    Apr 20 01:00:25 NextNAS-wheezy kernel: usb 3-1: SerialNumber: 9E882220
    Apr 20 01:00:25 NextNAS-wheezy kernel: usb 3-1: configuration #1 chosen from 1 choice
    發佈時間 21:11, 26 Nov 2013 ()
    第4個
    chark 說:
    那表示沒driver!
    UVC應該有支援了才對阿~
    http://www.ideasonboard.org/uvc/
    046d:081d Logitech Webcam C310 編輯者 01:56, 27 Nov 2013
    發佈時間 01:30, 27 Nov 2013 ()
    第5個
    ethan 說:
    沒錯, 我也這麼認為. 因為這個webcam 可以在我的電腦上認的並正常運作.
    可是我發現 product ID 在網樂通及我電腦上秀的都是idProduct=081b, 可是網站上秀的是081d (b!=d)
    是usb driver有bug嗎?? 請問我可以去哪裡抓到這版ROM的source code嗎? 想來抓抓這個bug.......
    發佈時間 13:28, 27 Nov 2013 ()
    第6個
    chark 說:
    可能要google找一下了~
    發佈時間 01:17, 28 Nov 2013 ()
    第7個
    ethan 說:
    Dear Chark,
    請問一下, 錄影檔案附檔名是clip. 請問我要怎麼在windows and android 環境下去撥放這些錄影檔呢?
    謝謝
    Ethan
    發佈時間 17:50, 17 Nov 2014 ()
    第8個
    a60a60 說:
    請問我之前有個問題是pc 版的管理程式無法建立使用者,那請問目前還有什麼方式可以去建立使用者,還是需要換回去舊版的WonderBox,我的需求只是webcam 監看而已 謝謝
    發佈時間 09:22, 17 Apr 2015 ()
    第9個
    chark 說:
    新版已不用建帳號了
    目前可用APP來觀看!
    PC版的安裝目錄下有測試程式WonderBox3.exe，你可以試用看看!(還沒正式realse)
    發佈時間 10:48, 17 Apr 2015 ()
    第10個
    a60a60 說:
    你好 請問 威瑞的USB IP PC camera (sn9c102) 有支援嗎?在webcam 串流路徑下沒能選擇,另外可以告訴我PC版的wonderbox3.exe 下載路徑? 我試過 http://stwp26.cyberhood.net.tw/tw/WonderBox3.exe,失敗 謝謝你
    發佈時間 09:54, 28 Apr 2015 ()
    第11個
    a60a60 說:
    檢查過
    usb 4-1: new full speed USB device using stm-ohci and address 5
    usb 4-1: configuration #1 chosen from 1 choice
    gspca: probing 0c45:602d
    gspca: probe ok
    應該有支援對嗎? 在編輯裝置時 擷取方法-> 是空白的
    請問是什麼問題呢? 謝謝
    發佈時間 10:11, 28 Apr 2015 ()
    第12個
    chark 說:
    wonderbox3.exe是在PC端的安裝路徑下!
    dmesg有出現/dev/video0裝置嗎?
    發佈時間 10:17, 28 Apr 2015 ()
    第13個
    a60a60 說:
    感謝你們的維護!!今天重買了Logitech web cam c120,加上WonderBox30.exe ,可以看到Web camera 的影像了
    發佈時間 11:03, 22 Jun 2015 ()
    第14個
    a60a60 說:
    我在　xp sp3 的環境,經常遇到　Wonder_media_agent.exe 發生問題必須關閉....
    回報給你們參考　＂0x6ele0626"指令參考的＂0x00000034"記憶體...不能＂read".
    發佈時間 11:06, 22 Jun 2015 ()
    第15個
    chark 說:
    收到~
    感謝!!
    發佈時間 03:17, 23 Jun 2015 ()
