Web-UI: 基礎設置篇

    IP PBX 的基礎設置包含以下三項設定:

    1. Trunk 路由: 使 IP PBX 可以與 SIP Provider 做連接,以國內二類電信商 C2NET 為例。
    2. Outgoing Calling Rules 外撥設定
    3. Dialplan 撥號規則
    4. Users 電話分機
    5. Incoming Calling Rules 撥入設定

    1. 新增 Trunk

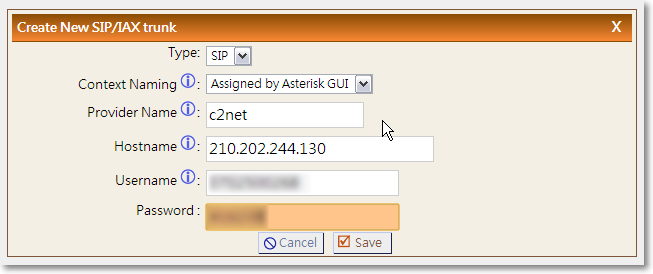

    Web-UI > Trunks > VOIP Trunks > New SIP/IAX Trunk

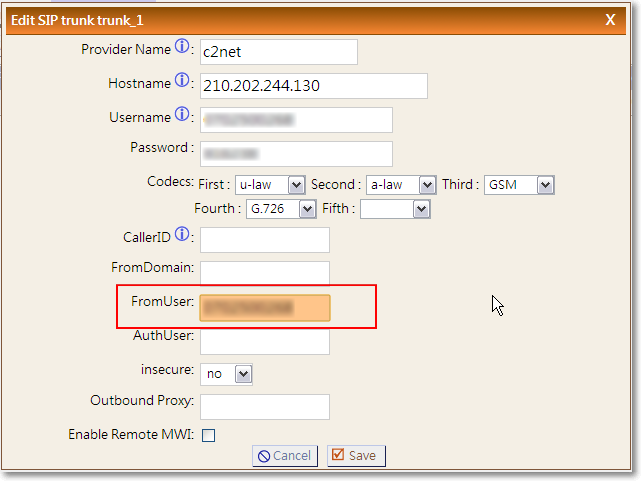

    Web-UI > Trunks > VOIP Trunks > Edit c2net

    • FromUser: 這裡填 SIP 號碼,與 username 相同
    • insecure: 這裡必須是 very,下方的圖未更新,請注意


    注意:由於 C2NET 的 SIP Server 使用 port 7890,而不是一般的 port 5060,所以必須再做以下的設定,如果 SIP Server 是 5060 的,就不需要作以下設定:

    Web-UI > File Editor(進階模式) > users.conf >編輯 [trunk_1]

    • 加上 port=7890
    • 修改 registersip=no

    Web-UI > File Editor(進階模式) >sip.conf > 編輯 [general]

    • 最底下加上 register=sip_number:sip_pass@210.202.244.130:7890


    最後別忘了要在右上角按下 Apply Changes

    2. 新增 Outgoing Calling Rules - 外撥規則

    假設撥號規則是 011 + <C2NET 號碼>

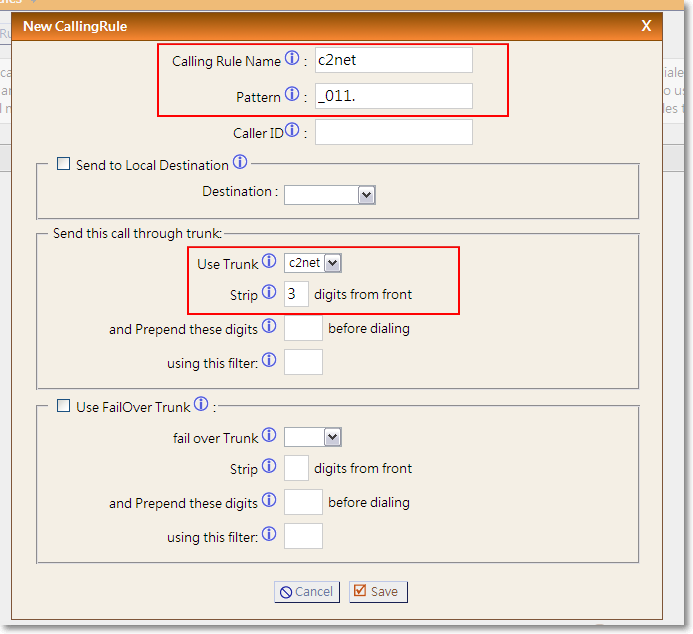

    Web-UI > Outgoing Calling Rules > New Calling Rule

    • Calling Rule Name: 自訂名稱,例如 c2net
    • Pattern: 撥號規則定義,如果前置碼是 011,就輸入 _011.,前面是底線,後面是點
    • Use Trunk: 使用哪個 Trunk
    • Strip: 若前置碼有 3 碼,這裡必須輸入 3


    3.新增 DialPlan 撥號規則 - 分機的撥號規則

    新增一個撥號規則給所有分機用,並將剛剛新增的外撥規則套用上,爾後若有新增其他外撥規則時,也必須回來修改這裡,如此分機才能使用新的外撥規則

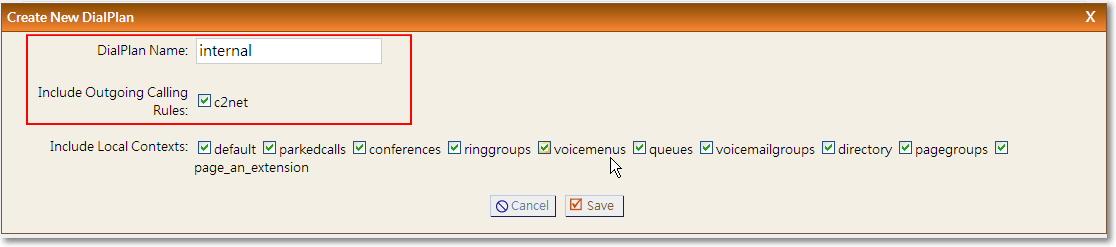

    Web-UI > Dial Plans > New DialPlan

    • Dialplan Name: internal
    • Include Outgoing Calling Rules: c2net
    • Include Local Contexts: 可全選或不選


    4. 新增電話分機

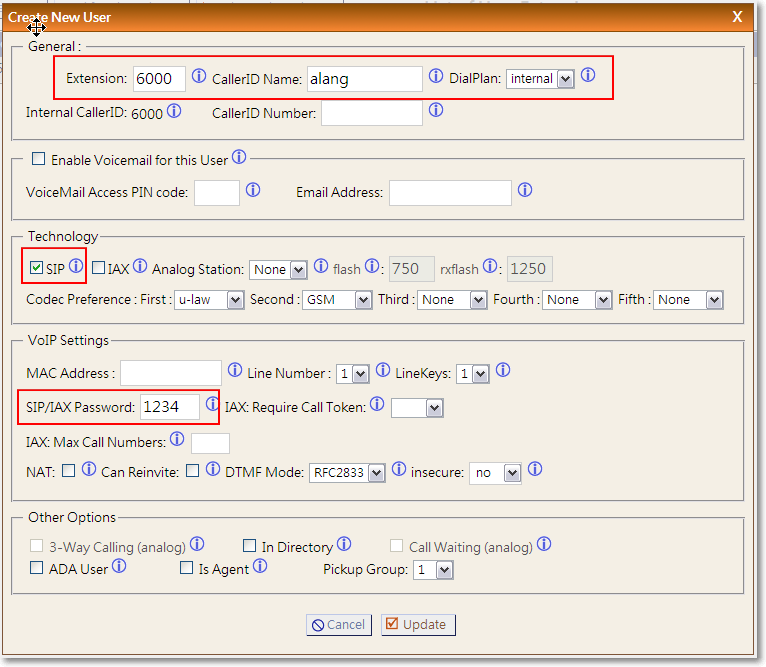

    Web-UI > Users > Create New User

    • Extension: 分機號碼,預設是 6000 起
    • CallerID Name: 名稱
    • DialPlan: 分機套用的撥號規則,例如 internal
    • SIP: 勾選
    • SIP/IAX Password: SIP 密碼
    • NAT: 分機是否為 NAT,如果分機與主機在同一個 LAN,這裡為否


    5.新增 Incoming Calling Rules

    Web-UI > Incoming Calling Rules > New Incoming Rule
    假設電話撥入後轉接至分機 6000

    • Trunk: 從哪個 SIP Trunk 撥入
    • Time Interval: 限定撥入的時間
    • Pattern: 允許所有來電,輸入 s
    • Destination: 撥入後的目的地


    TIPs:

    注意:Pattern 無法指定 DID 號碼或規則,如果單個 Trunk 綁了多個 DID 號碼,無法設定不同的目的地號碼。

    解決方法是不要使用 WEb-UI 來建立 Trunk 及 Incoming Calling Rules,而改成手動編輯 sip.conf,及 extensions.conf

    完成

    Was this page helpful?
    標籤 (Edit tags)
    • No tags
    查看第2個(總2個)評論: 查看所有
    系統預設的編碼規則的起始為6000,假如原先的編碼規則不同時,如何調整PBX端的設定銜接原來的編碼分機。
    比如:原來是三碼的#801~#810。要從什麼地方修改?謝謝
    發佈時間 10:47, 17 Apr 2013 ()
    我找到方法了,在Extension preferences項目的User Extensions裡可以做規則的變更
    發佈時間 10:51, 17 Apr 2013 ()
