OSSLab 原有舊架構已可跑30台VM,非常方便的做各種IT導入,新架構上設計目地是可以做出比舊架構做出更多更深入IT應用,除了可測試一般虛擬化HA ,DRS ,Live Migrate 所需SAN Cluster Storage,比如說可方便更換不同Hypervisor os ,更是一大重點,可以輕易做出各家Hypervisor 比較,比如說VMware esx vs Virtual Iron,Sun Xvm server等架構.直接用Server 遠端控制界面切換從HDD或SD 開機.並且將VM image file 全部置入於SAN .
San Storage 因為預算問題 ,所以採用open-e dss,並且不用FC HUB 這方面還有待測試.
IBM Server 上有高容量Local Disk,這台主要用於Web hosting跟重要資料都放Local disk.當然SAN 也會天天備份一份此機內的VM.
一 .Delll Poweredge 2950 III 2U Server
用途:實驗用一號機
OS版本: Hyperviosr OS (預裝於 SAN 的Lun中)
硬體:
CPU:Xeon 5410(Quad core,2.33 GHz/1333/2x6MB) * 2 8核
HDD:80GB*1 ,SAN Storage
CD:DVD-Rom
Raid Card:DELL PERC 6i
Dram:32 GB FBD Dram
遠端控制卡:Dell Remote Access Controller 5 (DRAC 5)

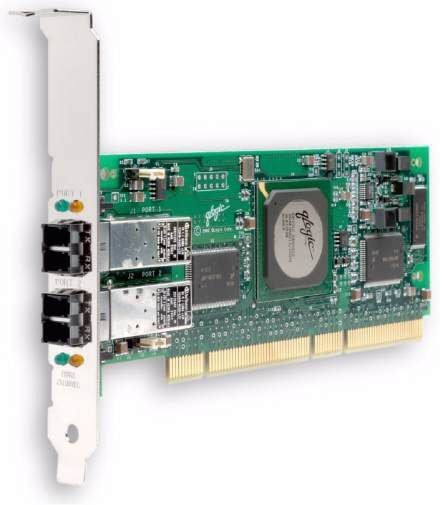

光纖通道卡:Qlogic QLA2342 2Gbps FC Card
二.HP DL160 G5 1U Server
用途:OSSLab 二號實驗主機
OS版本:Hyperviosr OS (預裝於 SAN 的Lun中)
硬體:
CPU:Xeon 5405(Quad core,2.0GHz/1333/2x6MB) * 2 8核
Dram:32 GB FBD Dram
HDD:80 GB *1 ,SAN Storage
額外網路卡:Intel 1000M
遠端控制卡:ilo架構
光纖通道卡:EMULEX 1050EX2Gbps FC Card
三.HP DL160 G5 1U Server
用途:OSSlab Hosting 穩定系統運作用
OS版本: Vmware esx 3.5.Basic 安裝於 HDD
硬體:
CPU:Xeon 5405(Quad core,2.0GHz/1333/2x6MB) * 2
DRAM 16 GB RAM
HDD:4x 750GB HS SATA HDD raid 5
CD-ROM:CD-RW/DVD-ROM
遠端控制卡:ilo架構
光纖通道卡:EMULEX 1050EX 2Gbps FC Card

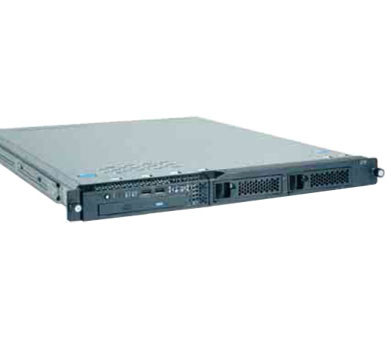

四 IBM X260
http://www-947.ibm.com/systems/suppo...andind=5000008
五.supermicro H8DME-2 4U, 64GB DRAM opteron 2路
IBM X255
四.光纖通道卡
五.軟體
原版oss-e 8tb licnse
原版windows 2003,2008
vmware esx 4
頁面瀏覽數：6659

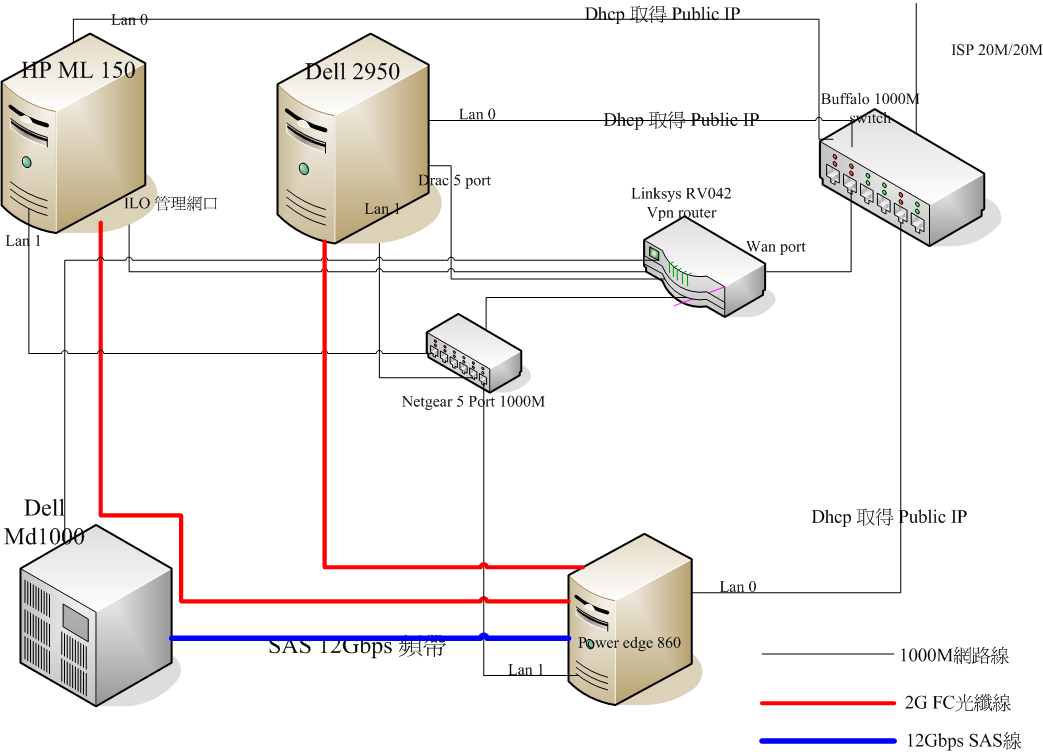

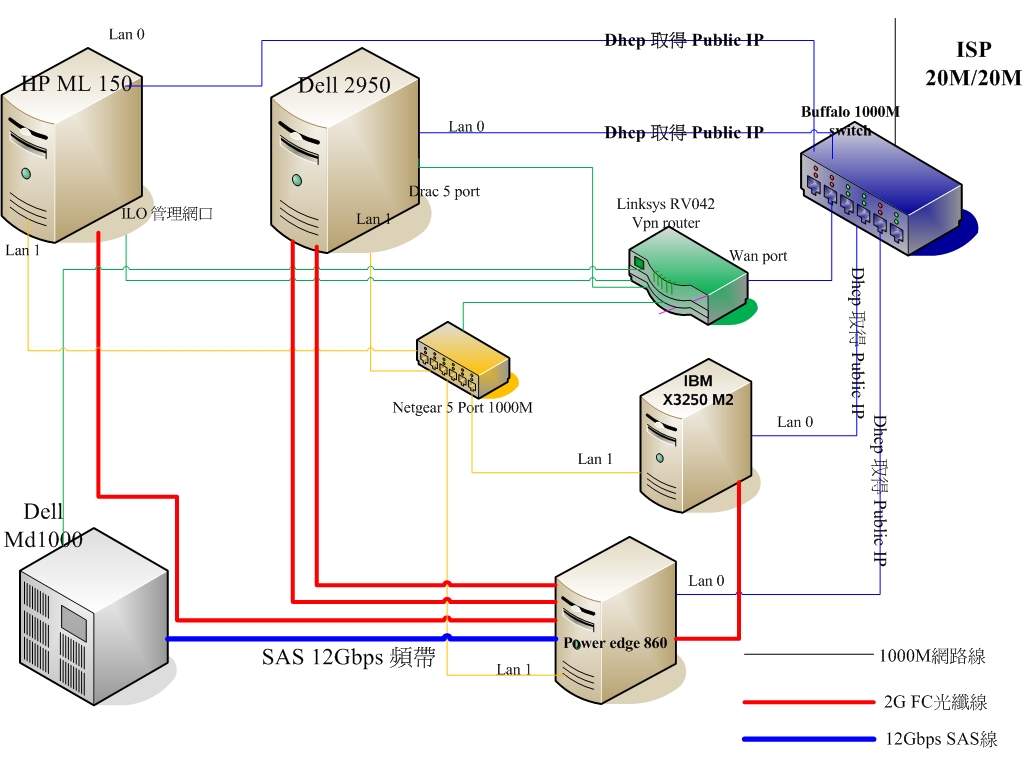

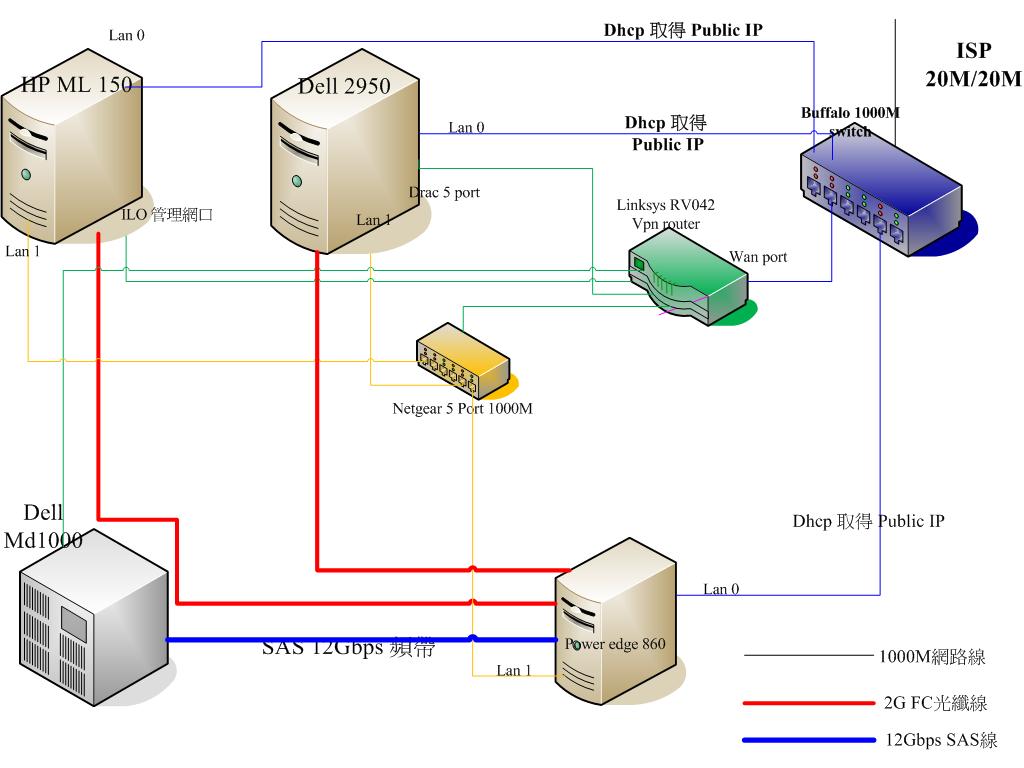

***架構示意圖***
