    當embedded 壞到連bootloader (如uboot)  都掛時候 還有要更換更大容量 Flash 時
    我們需要IC Reader and Wrtiter IC編程器 來做下面處理
    以下為FW171 3G (WR703N) 4MB Flash升級到8MB Flash示範

    Emebedd system 用的Flash IC 規格都不太一樣..
    目前最熱門Tplink Atheros 系列是用  SPI 8 Pin. 封裝以Tsop 為主 舊款機器則以SPI 16 pin TSOP 封裝為主
    另外更換 Nor Flash 要考慮到 openwrt 是否有support FTL
    這邊是更換成MX25L6405D 8MB SPI Nor Flash
    http://wiki.openwrt.org/doc/techref/flash.layout
    http://wiki.openwrt.org/doc/techref/mtd

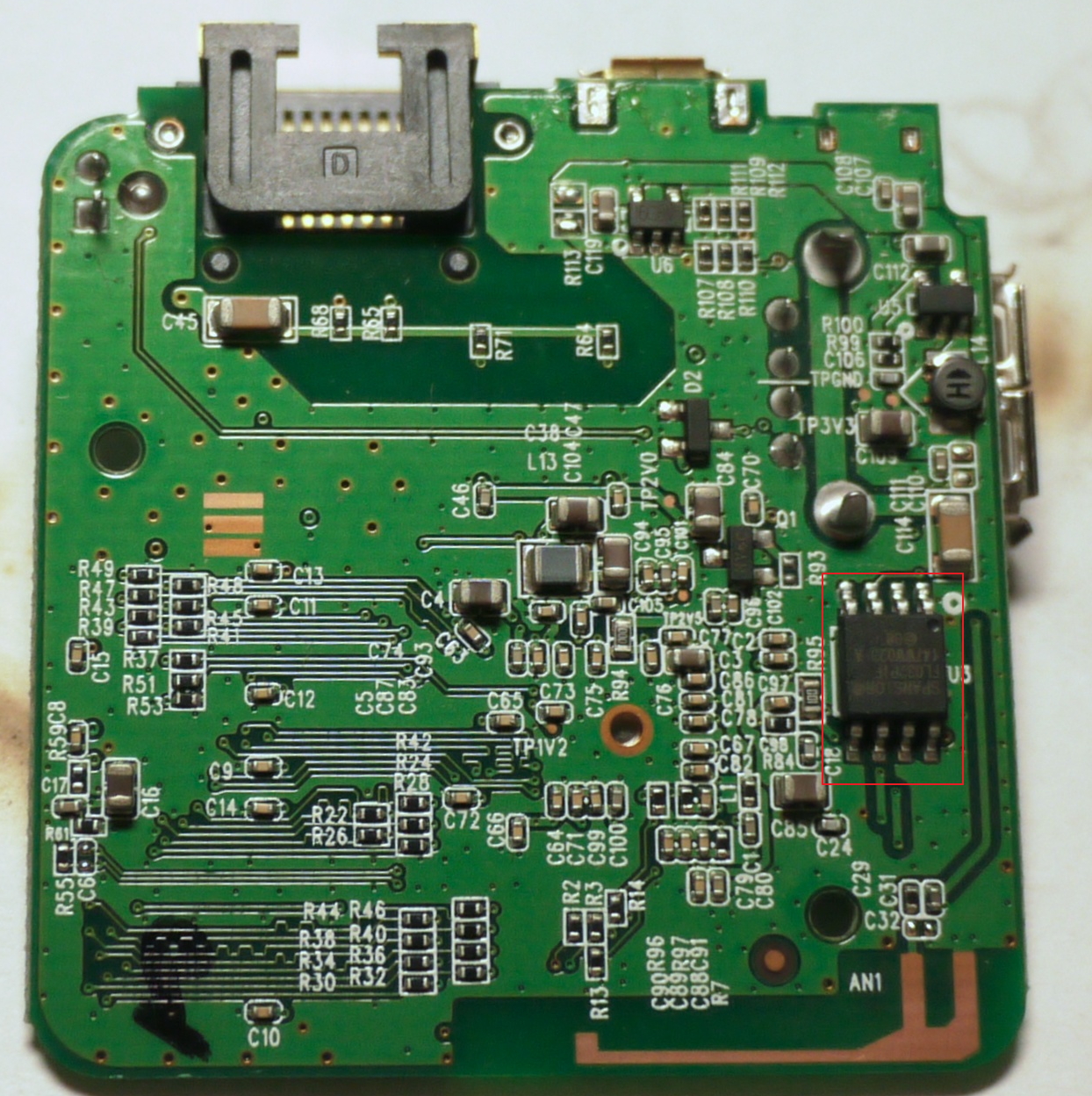

    P1050241 (1).jpg 先找出Nor Flash IC位置




    P1050248 (1).jpg

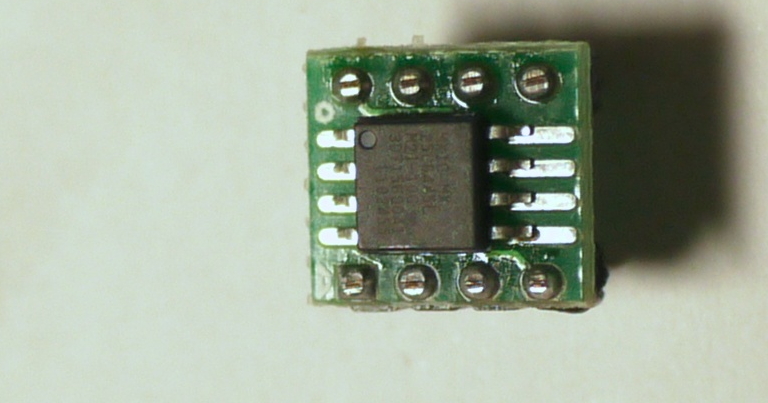

    把預定更換上去的8MB  FLASH 焊到 TSOP 轉DIP 板 注意IC圓對轉板圓點


    P1050251 (1).jpg

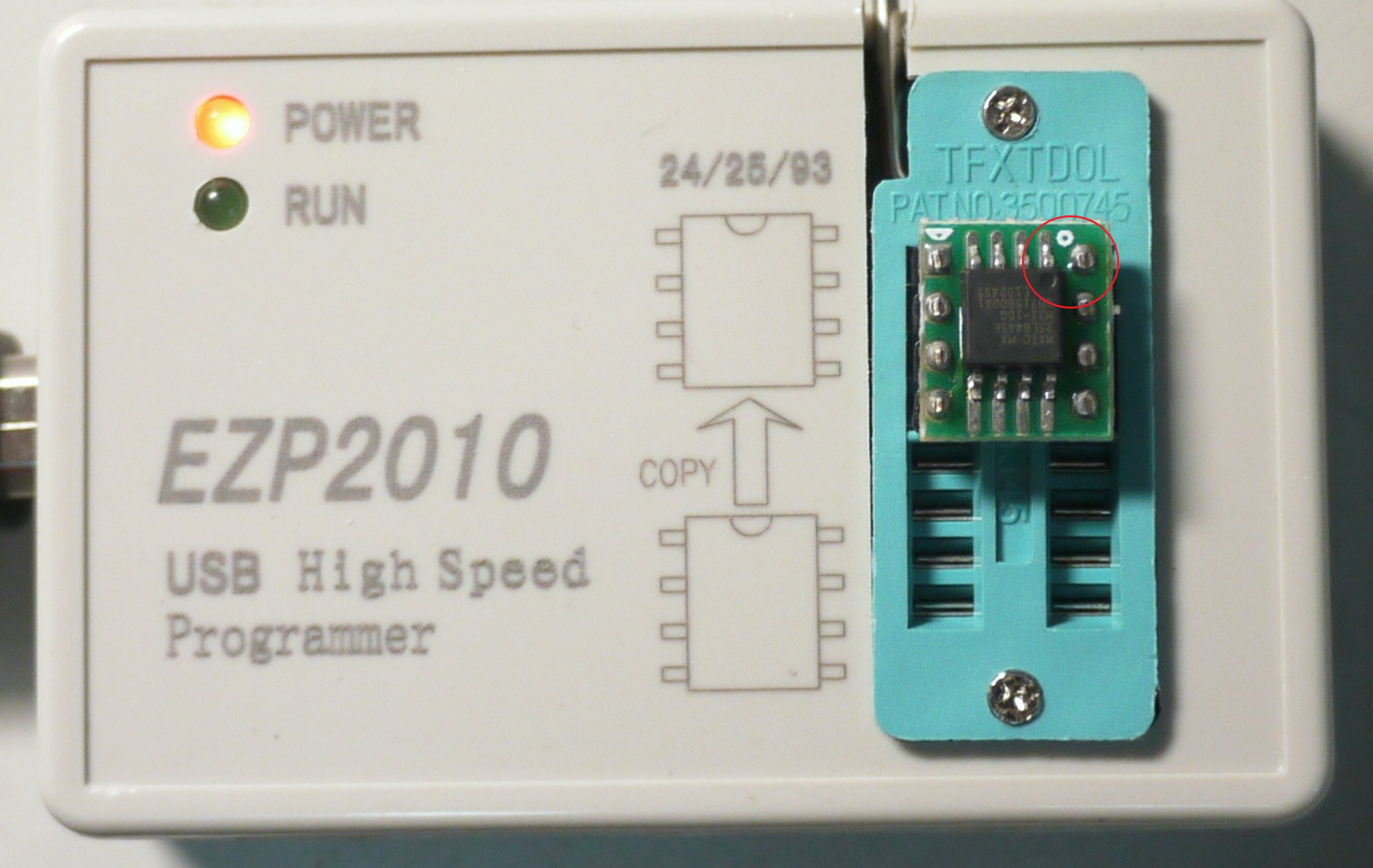

    TSOP 轉DIP 注意IC與轉板方向腳位

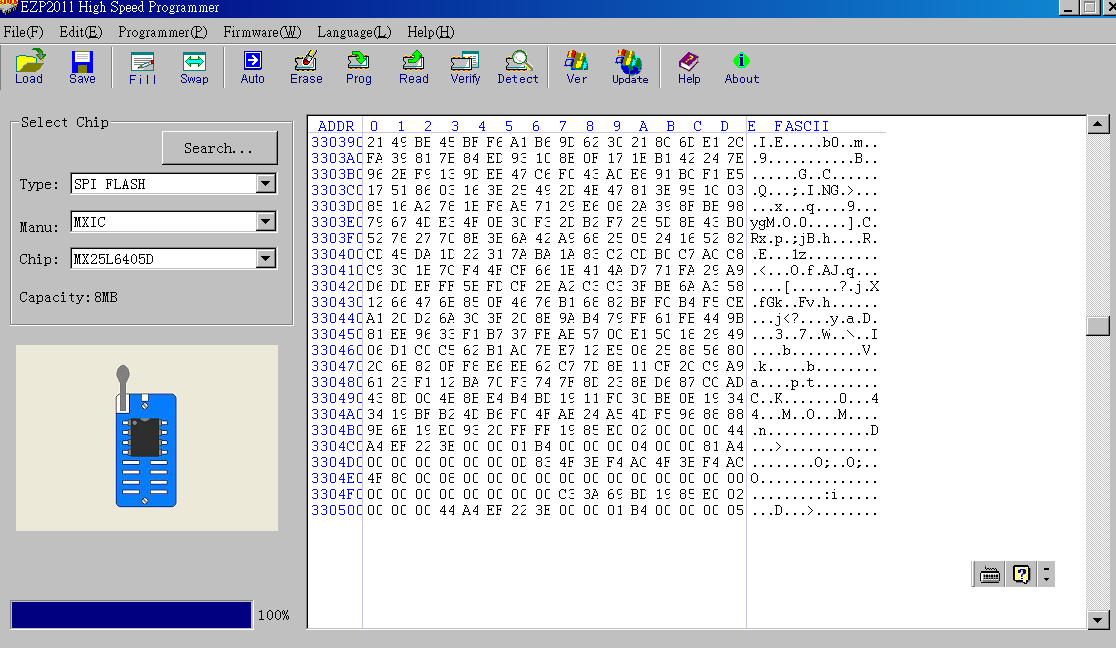

    螢幕快照 2012-08-14 上午1.01.28.png

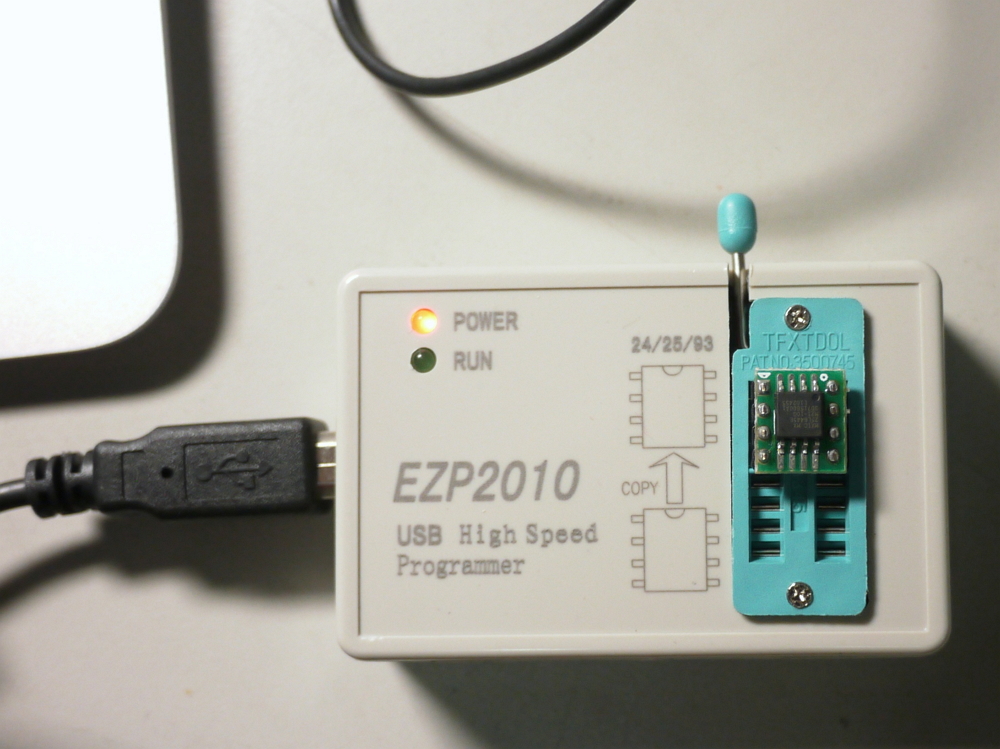

    進入IC Programer 先用Detect .確定有沒有抓到
    OSSLab這邊提供 8MB 編程器版軔體for 703 ,FW171 -3G ,MR11U 通用
    要先Erase 再Prog 才可寫入. 最後建議在Verify 一次

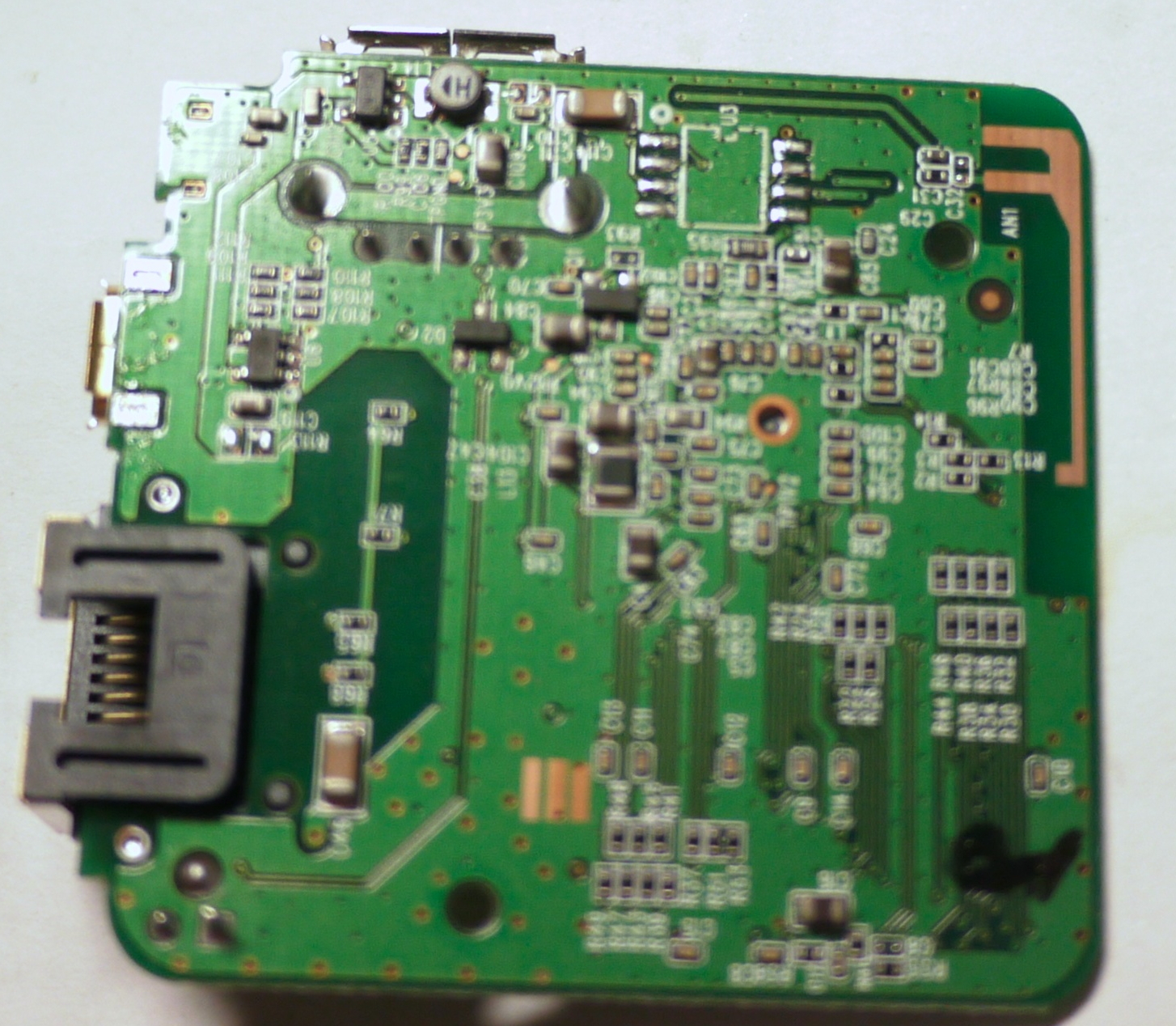

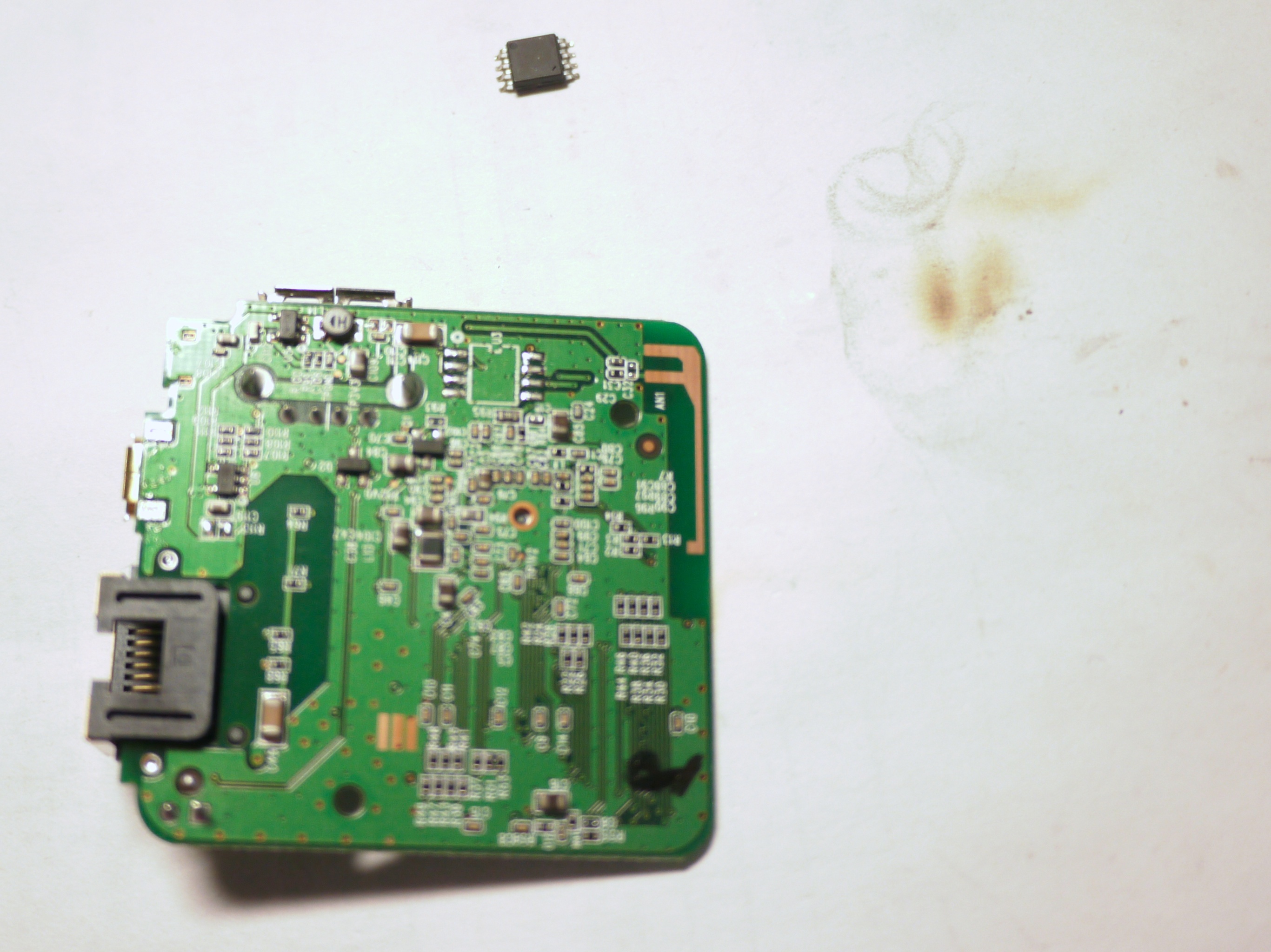

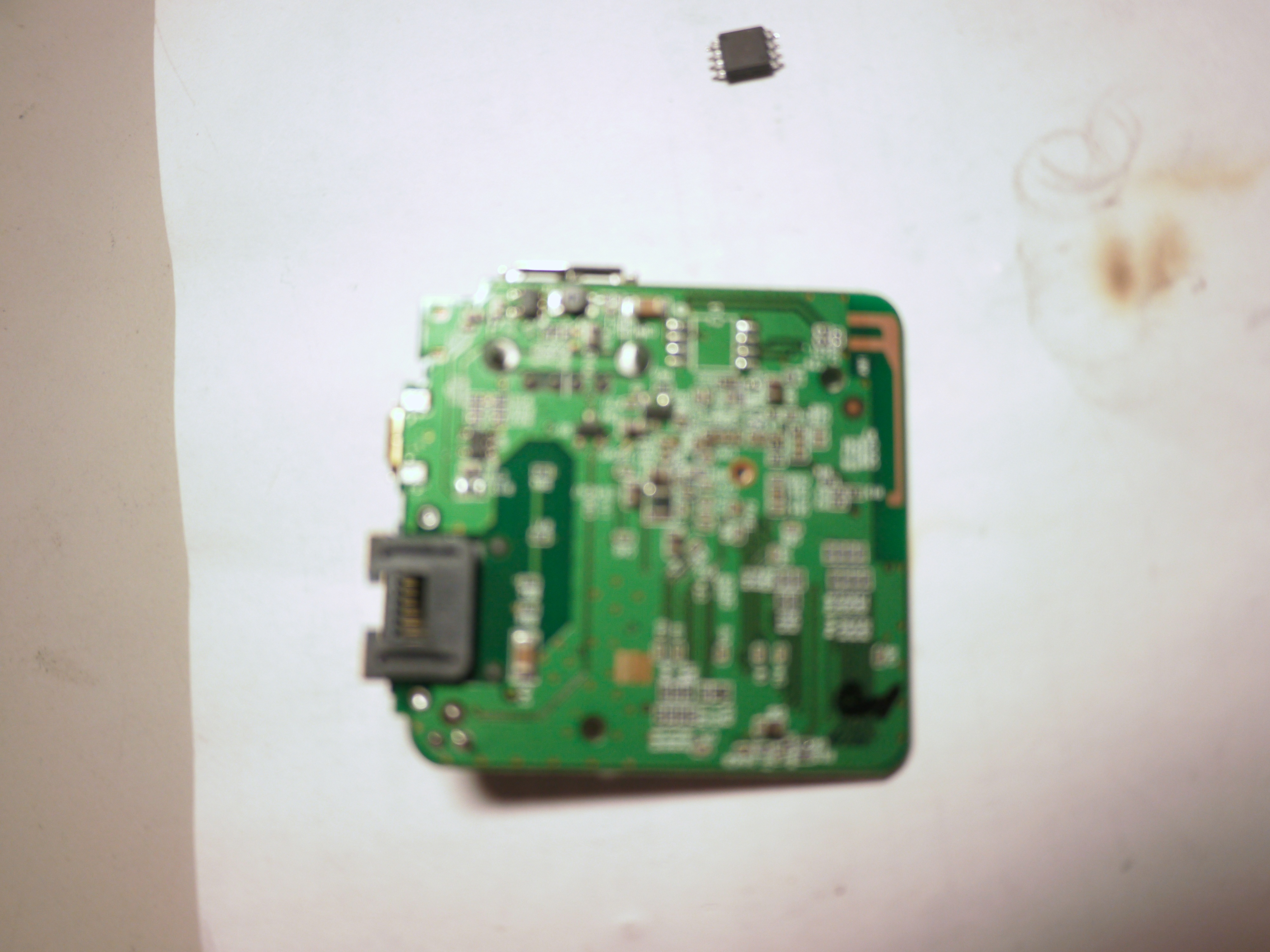

    把8MB Flash 從Tsop 板吹下 再焊回電路板


    螢幕快照 2012-08-14 上午2.46.40.png

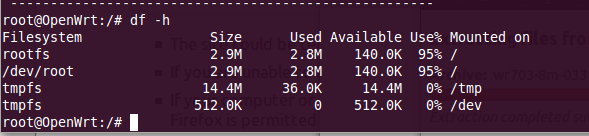

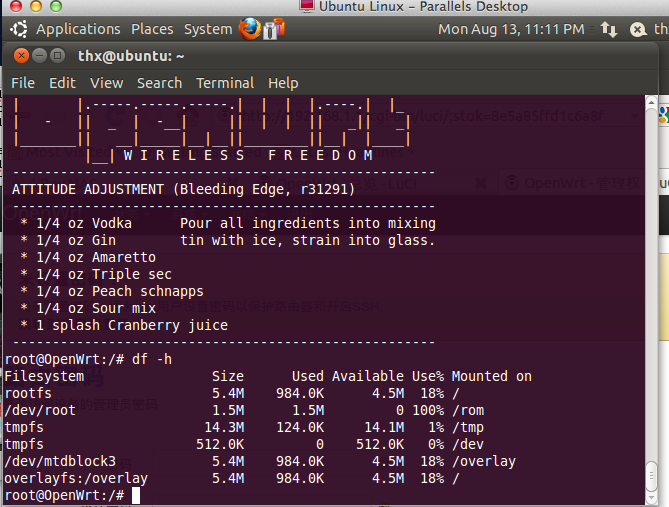

    原有 4MB Flash 大小

    螢幕快照 2012-08-13 下午11.11.04.png

    更新成8M Flash 空間變大+4MB

    MTD Flash 架構


    螢幕快照 2012-08-14 上午3.23.08.png
    這個終端圖 沒包含rootfs_data

    ART 全名為 Atheros Radio Test 為記錄wlan Mac address 跟wlan 參數地方  頻道範圍 最大功率

    http://www.right.com.cn/forum/thread-72694-1-1.html
    http://wenku.baidu.com/view/955077d7...aa811da26.html
    http://wenku.baidu.com/view/7272d829...e09122bd5.html
    http://wenku.baidu.com/view/8ae40e78...68762d6fa.html

    備份整個FW for IC 編程器 有幾個方法

    1.吹下IC 備份

    2.

    dd if=/dev/sda of=/temp/backup.dd
    再用winscp傳出
