Xgig SAS/SATA Analyzer

    內容表格
    沒有標頭

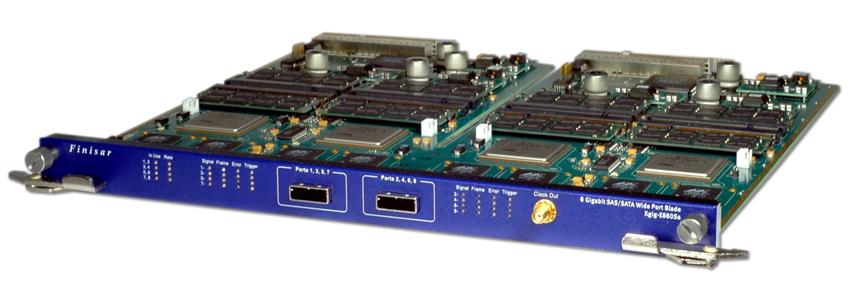

    ZPub9k-Xgig-SAS-SATA-6G-Blade (Small).jpg

    OSSLab 目前沒此款Protocol 分析儀.此位某位團隊中成員在公司用的SATA, SAS  Protcol 分析儀.
    不過好像不能做 ATA  Protocol Analyzer


    • 支援最新 SAS/SATA 6.0 Gb/s,與傳統SAS/SATA 1.5, 3.0 Gb/s
    • 可使用 IB 或 Mini-SAS(SAS 6G) x4 介面簡化佈線連接
    • 支援 Spread-Spectrum Clocking (SSC)
    • 支援 OOB 與 Auto-Speed Negociation 測試,圖形化 OOB 清楚顯示速度轉換過程
    • DWORD search 能快速找尋封包間的資料
    • 支援 SAS-2 Multiplexing
    • 可選擇量測方式,使用被動式 "Analog Passthrough" (passive tap),對訊號影響最小的量測方式
    • 可選擇量測方式,使用 Active Signal Retiming 方式增加連接之纜線長度,或工程師於產品研發初期訊號品質不良狀況下使用
    • Quad Memory support means 4 banks of memory per port pair, which allows taking multiple traces into the different memory segments
    • 使用 1 GB SODIMM 記憶體,可讓每一片 double-wide 6Gb/s SAS/SATA blade 支援高達 16 GBs 實體記憶體,每一個埠高達 2GB、每一對 port-pair 高達 4GB 記憶體容量
    • 可解譯所有新增 SAS-2 primitives 與 Zoning 指令
    • 執行 SAS-2 測試,在所有速度下均支援降速測試
    • 堆疊主機最高可達 64 channels (32 bi-directional links) 同步資料擷取
    • 能用顯著紅色標示 Premitive Error 及 Premitive Sequence Error
    • Expert Software 能將擷取的封包與標準比較,並標示出協定錯誤或警告的部分
    • 改良的TraceView與DWORD View,能加速瀏覽龐大的資料與過濾封包的速度
    • 可同時支援其他協定資料擷取如 SAS/SATA, Fibre Channel, GbE, 10G Fibre Channel / GbE



    http://www.jdsu.com/products/communi...ocol-test.html
    http://www.eagletek.com.tw/products....m=1&itemid=115
