HP DL180 G5&G6

原作Doomcat,thx in OSSLab

當初採購購DL 180服務器時,原廠已表明台灣這沒有12 Bay 機種.(除非買DL185 機器) .
但是明顯貴上許多,並且是AMD 架構

後來發現 DL180 or DL185 G5 2U服務器 可以 更換原廠模組 ,讓原本 8 bay 機種 變成12 bay 機種
DL 160 G6 也可行.G6 主要大改版在於12 Bay LFF 採用SAS 6 Gbps Expander .提高原有性能
DL 160 G6 除了原有  8 or 12 pcs LFF(3.5 )  , 另外有SFF (2.5)  8 或 25 pcs

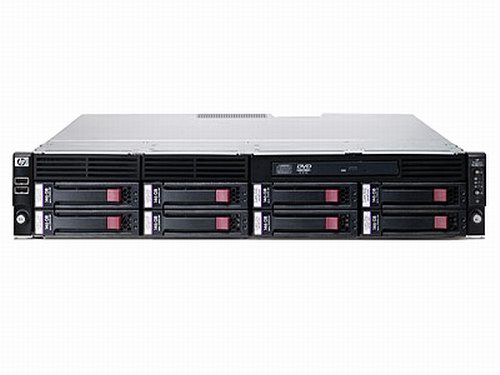

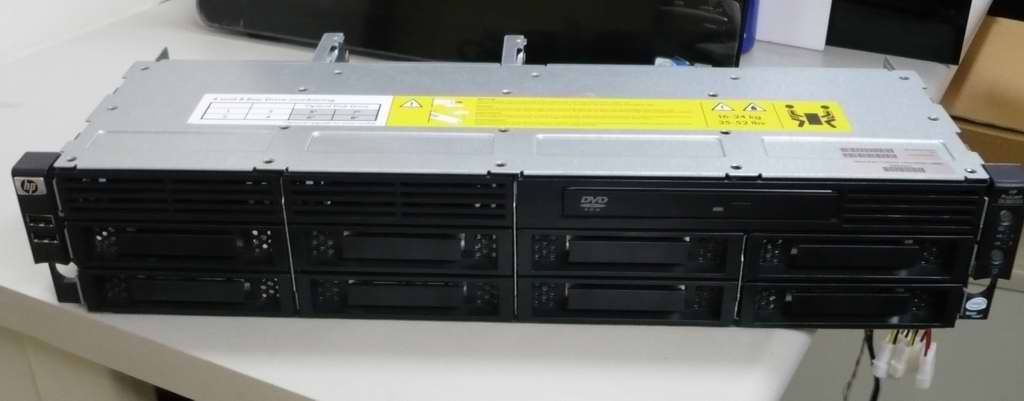

8 bay 機種照片

DL 180 Server 規格Xeon E54 CPU  最大 *2, 最大16~24GB DDR2 ECC REG . 3 PCI-E Slot ,內建 2 * 1000 M

OSSLab 購入全套公司貨 Xeon E5420 Quad Core 2.5 Ghz *1 ,2GB DRAM (預定自加大 ECC 2Gb 一條 nt 1500~2000) ,    E200 Raid 5 Card. (請更換P400 Raid  二款約同價)
+EBay購買 12 Bay模組 (不含硬碟 框架) 共四萬多

基本上是非常理想的儲存Server .看需求添加Lan Card, FC Target Card , SAS Target Card 可以用於 Nas, iscsi, FC Storage Server

以x86 basde 為底的 Storage Server 效能上會好過一般 如下圖的  risc embedded board的  Storage Server 參考效能
不過軟體整合度 會是一大問題

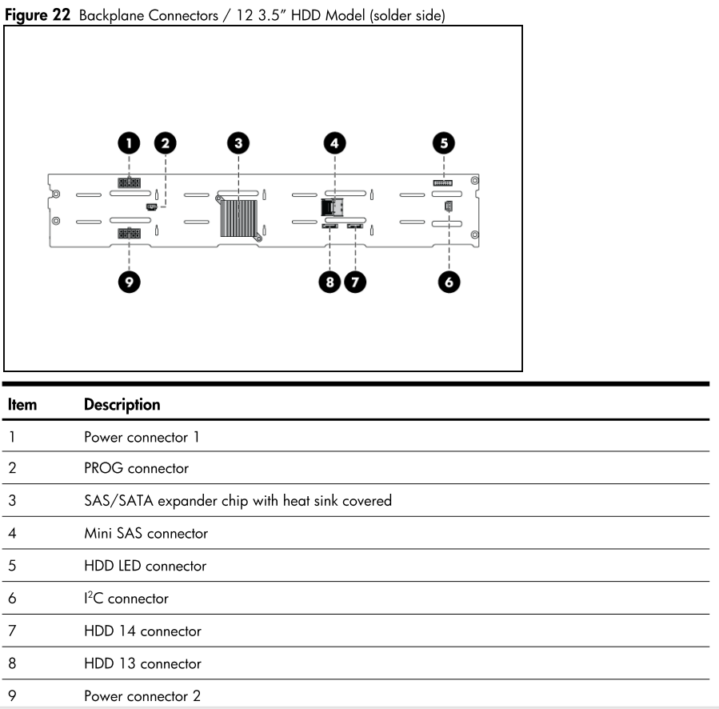

參考原廠Self repair manual

根據原廠資料
http://h20000.www2.hp.com/bizsupport...ctID=c01424205

但是實際上不是光換背版就可.

要更換整個模組 含前端框體　鐵殼　塑膠正面板

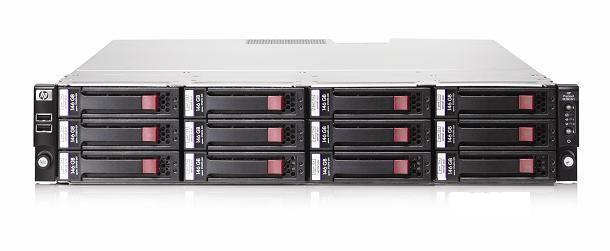

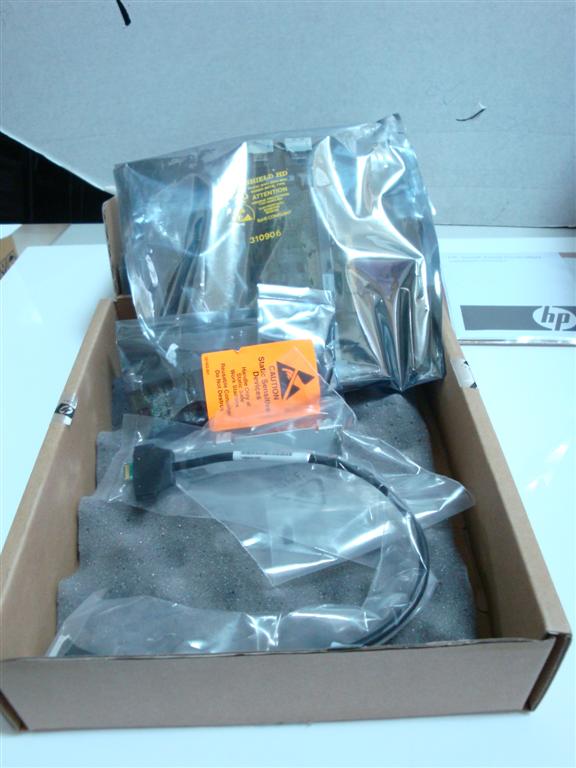

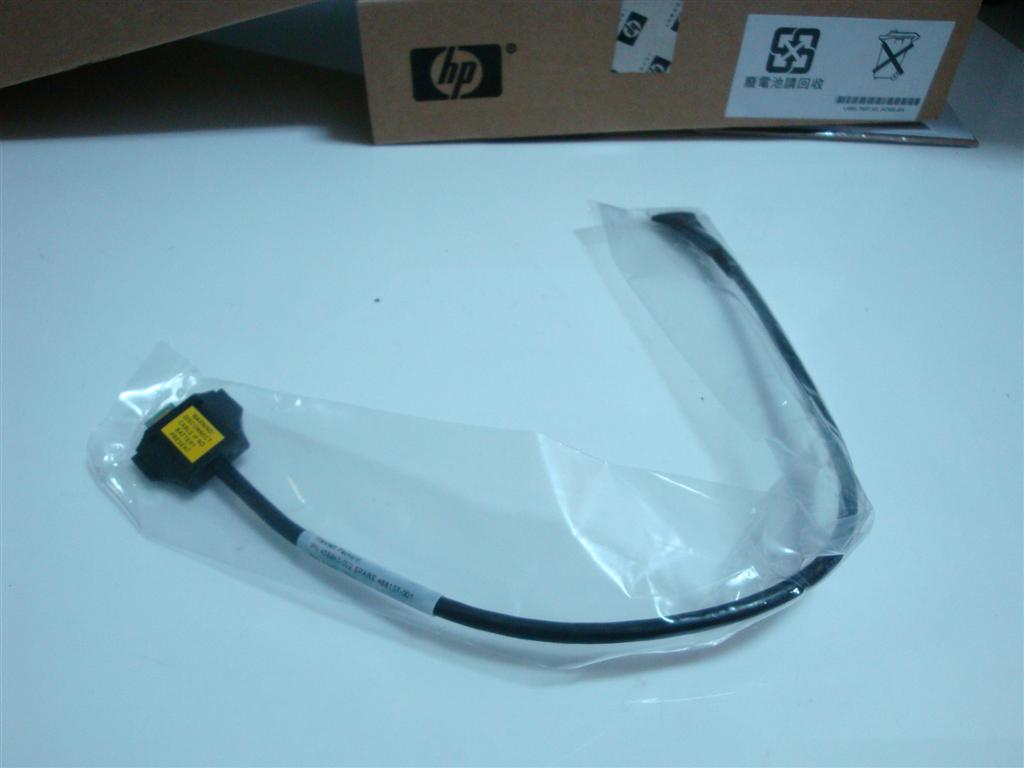

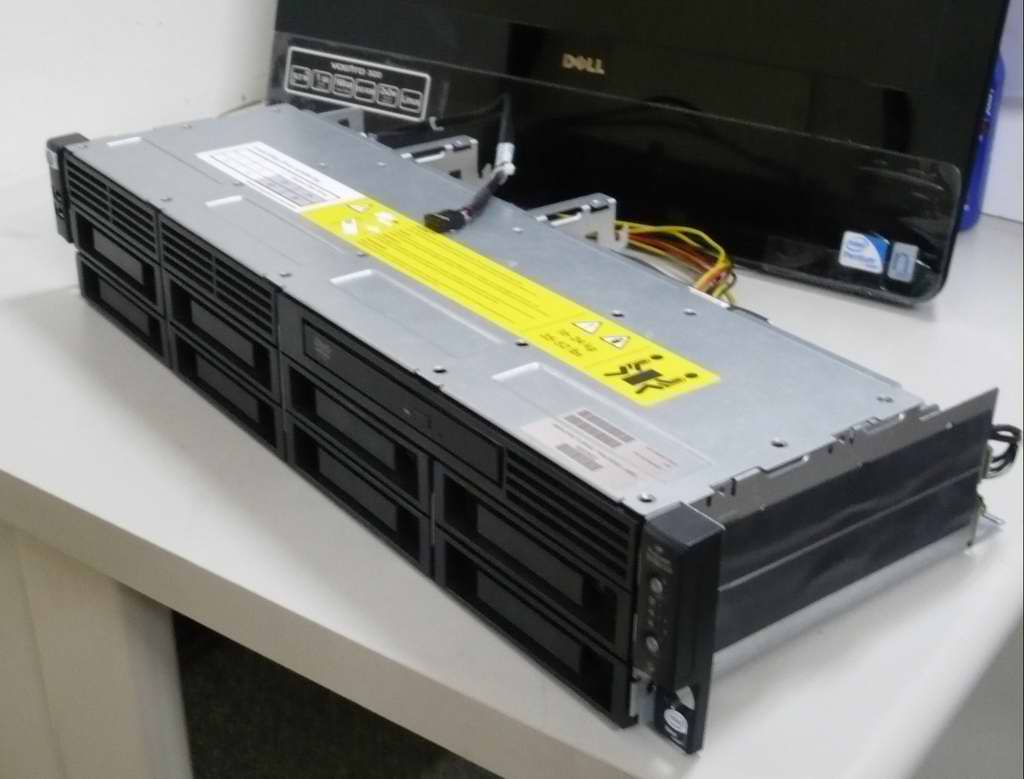

以HP來講  全套模組如下面圖  12 Bay Hard Drive Cage 官方料號為 451369-B21

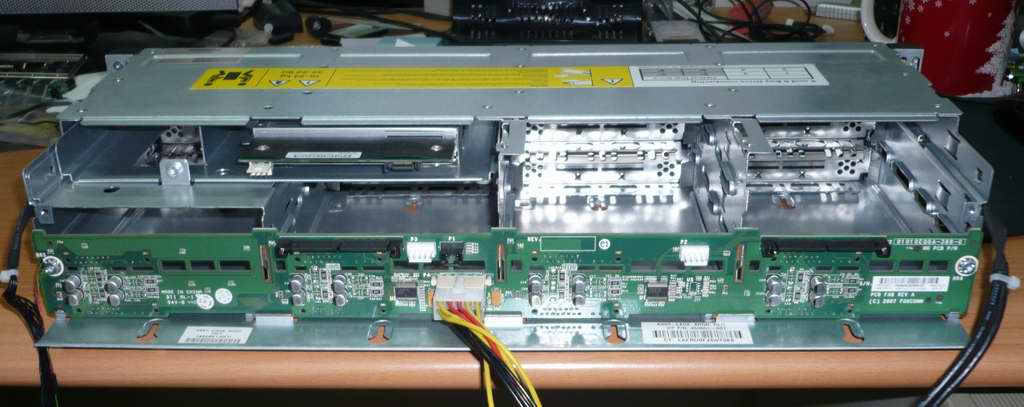

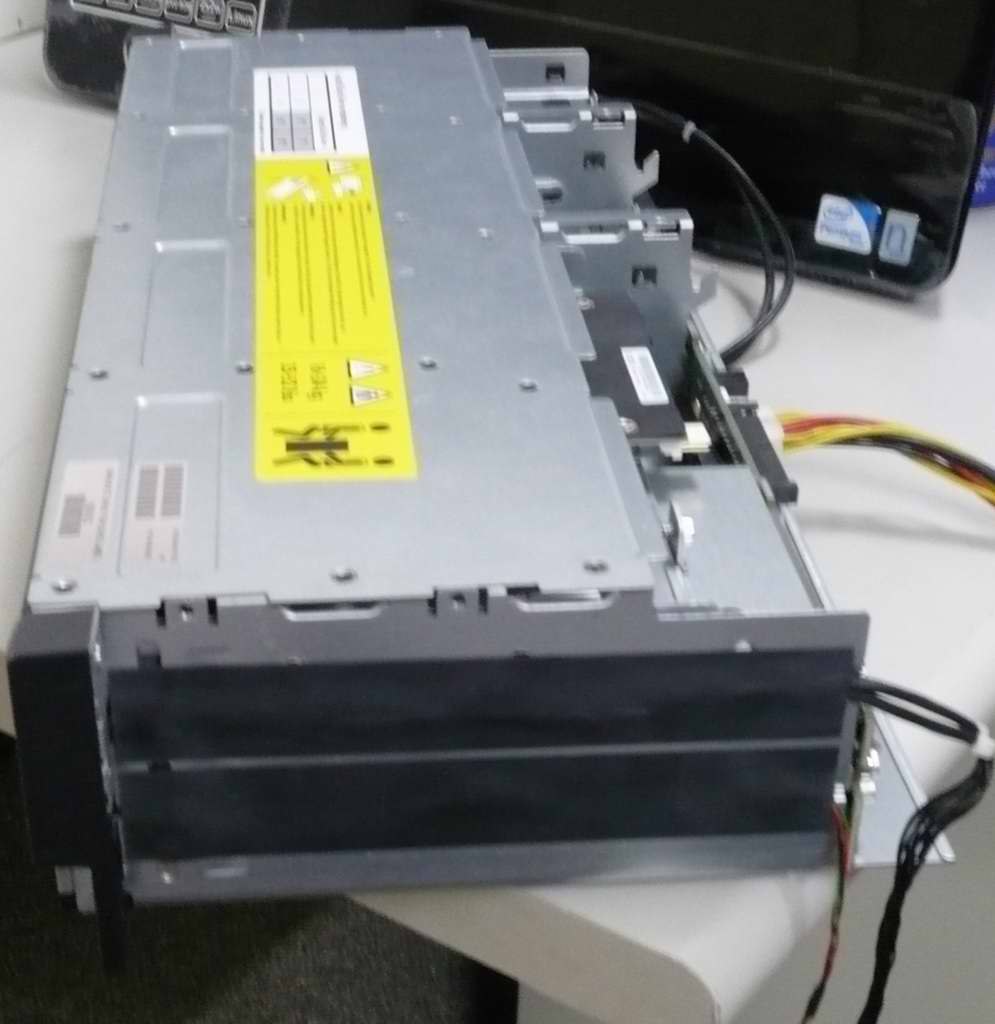

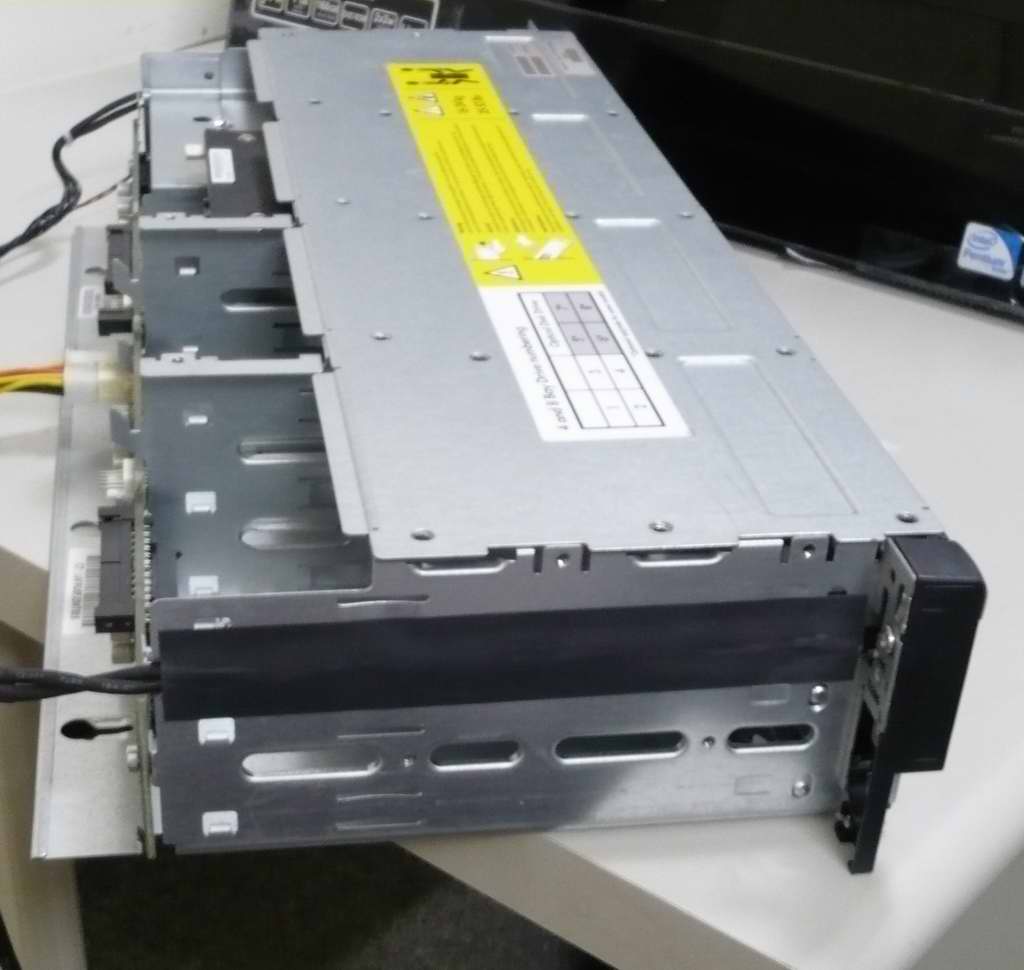

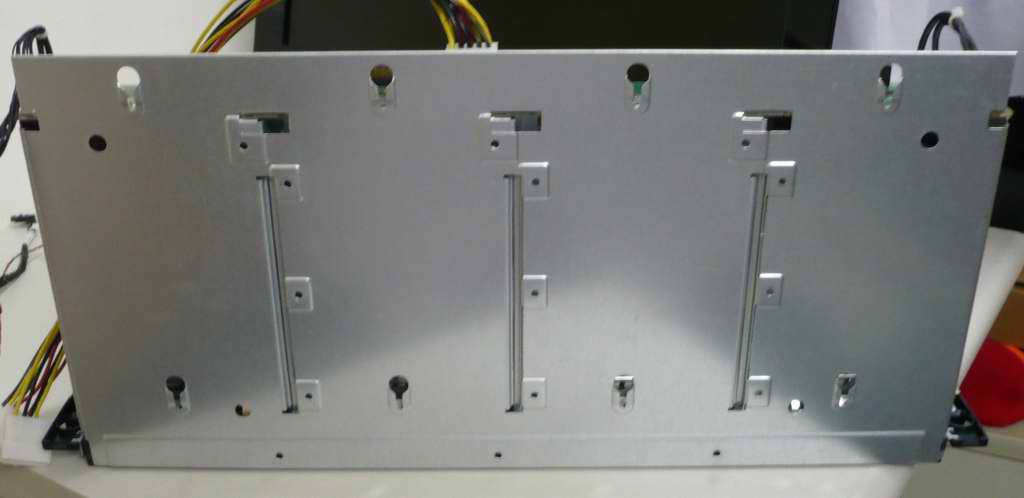

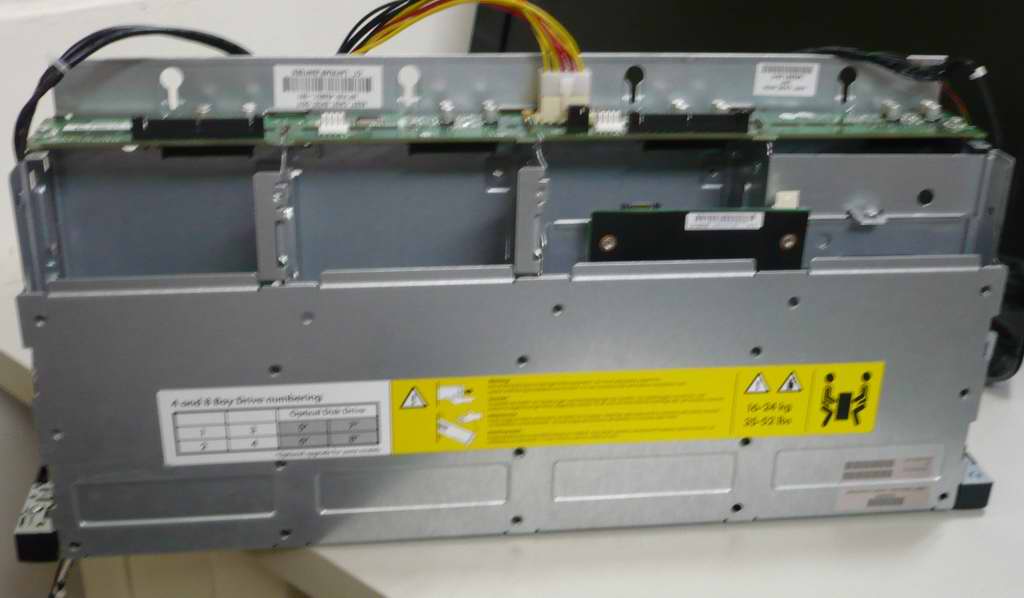

因為新購12 Bay 前端模組已裝上. 下面為原來換下的 8 Bay 模組照片

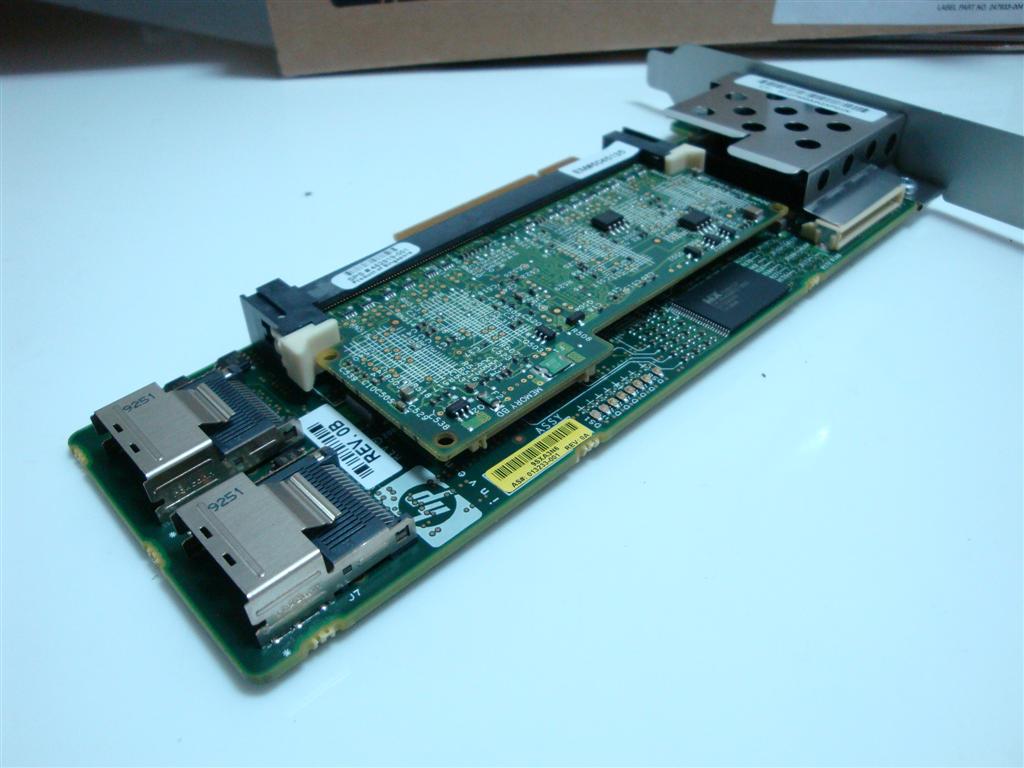

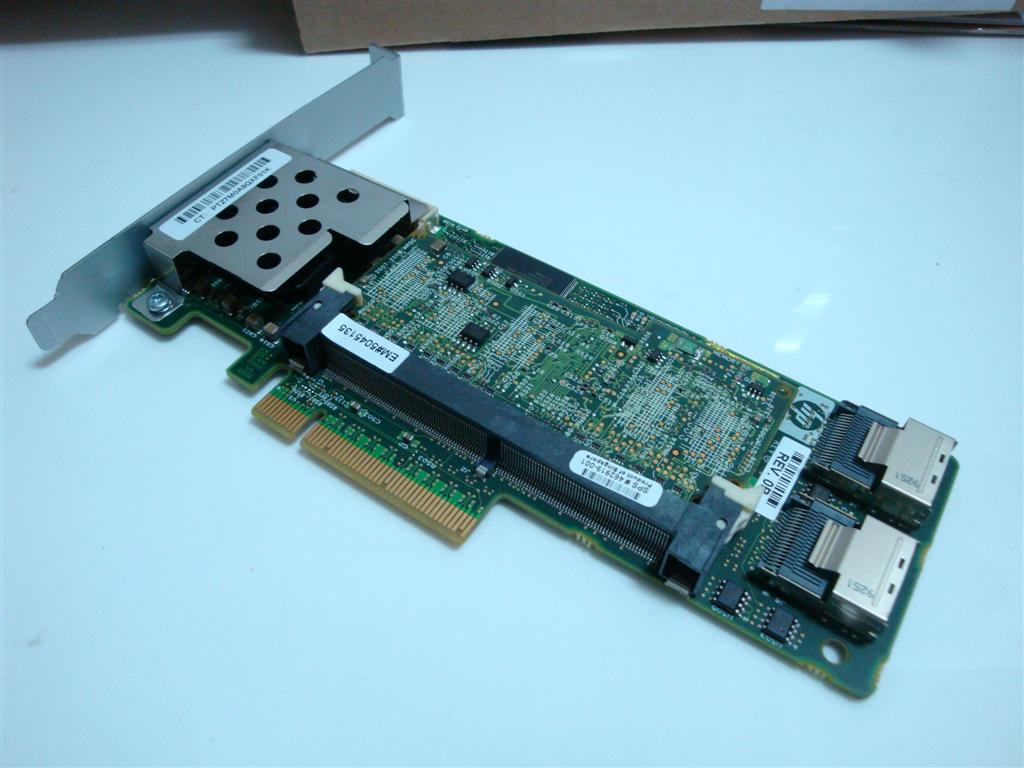

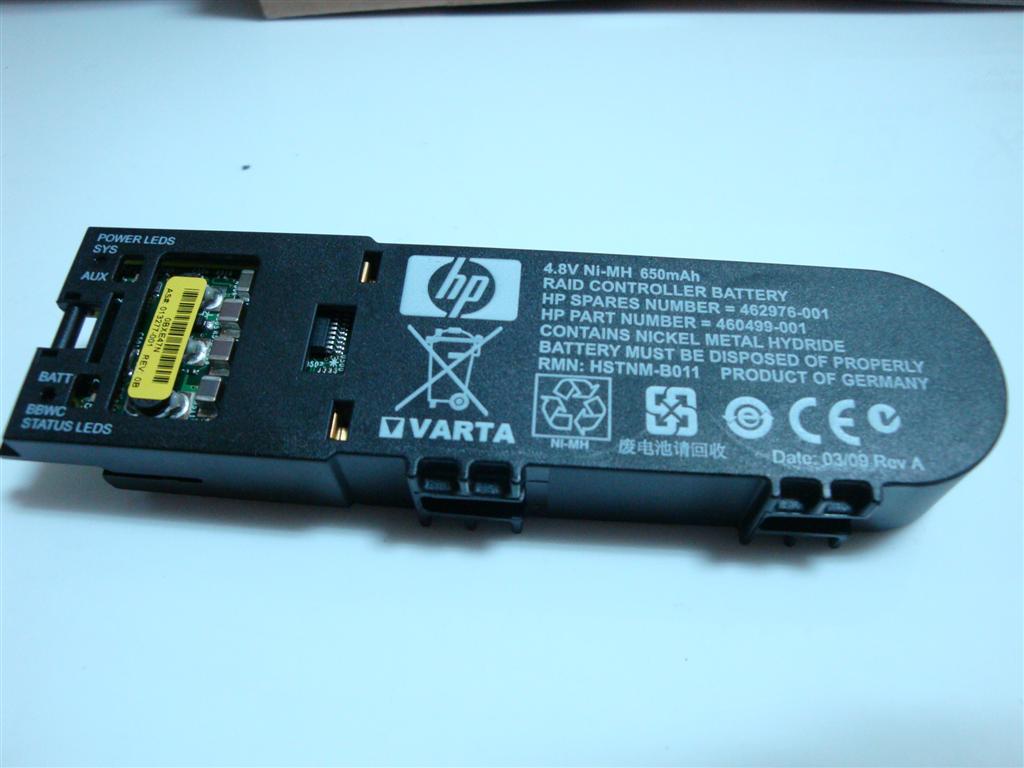

預定採購P410 等待中

12 bay使用SAS expander設計,單一  SFF-8484 SAS 4X =12 Gbps = 1500MB /sec 要掛上最多12 顆硬碟 ，卡會有相容性問題，
原廠最低要求P400， P800 目前確定可跑

下面卡無法使用.
已更換Lsi firmware ,跟原本為Dell firmware 6/i
        HP E200 Raid Card

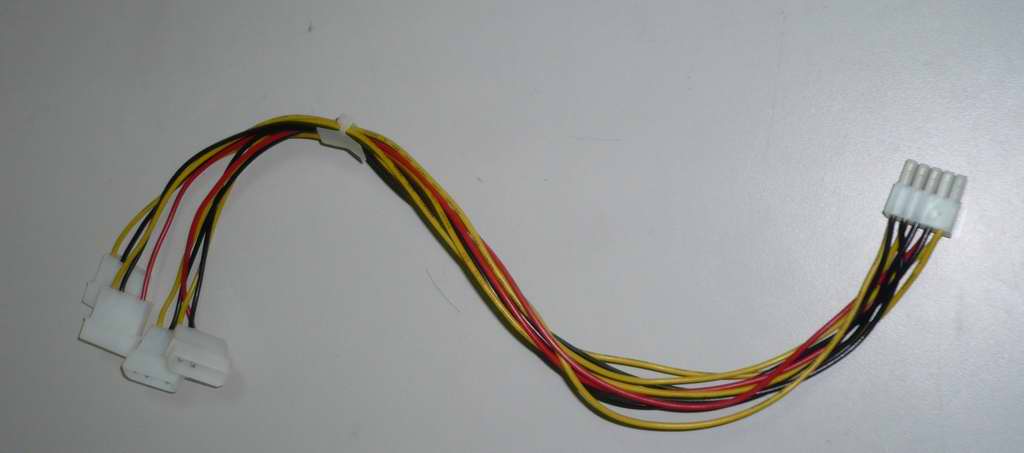

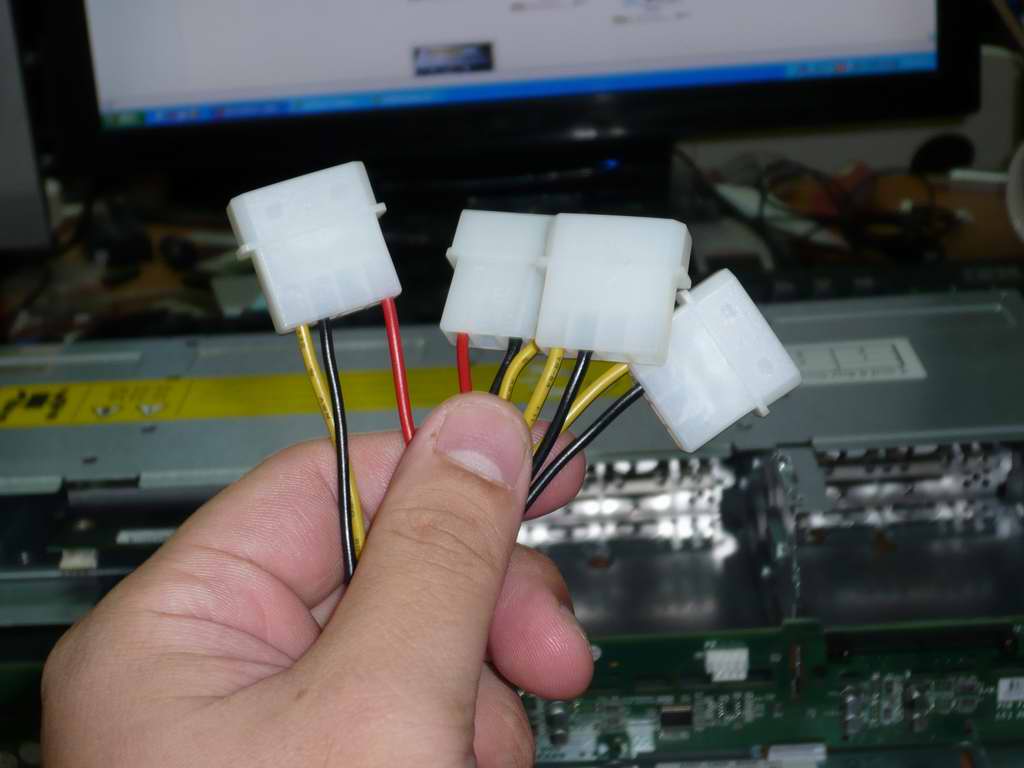

一共需要兩個電源接頭&一個SFF-8484接頭

設計上來講比同為SAS Expander MD1000 相容性還要差
另外SAS 4X 串起12 PCS HDD..效能可能會差一點點點點

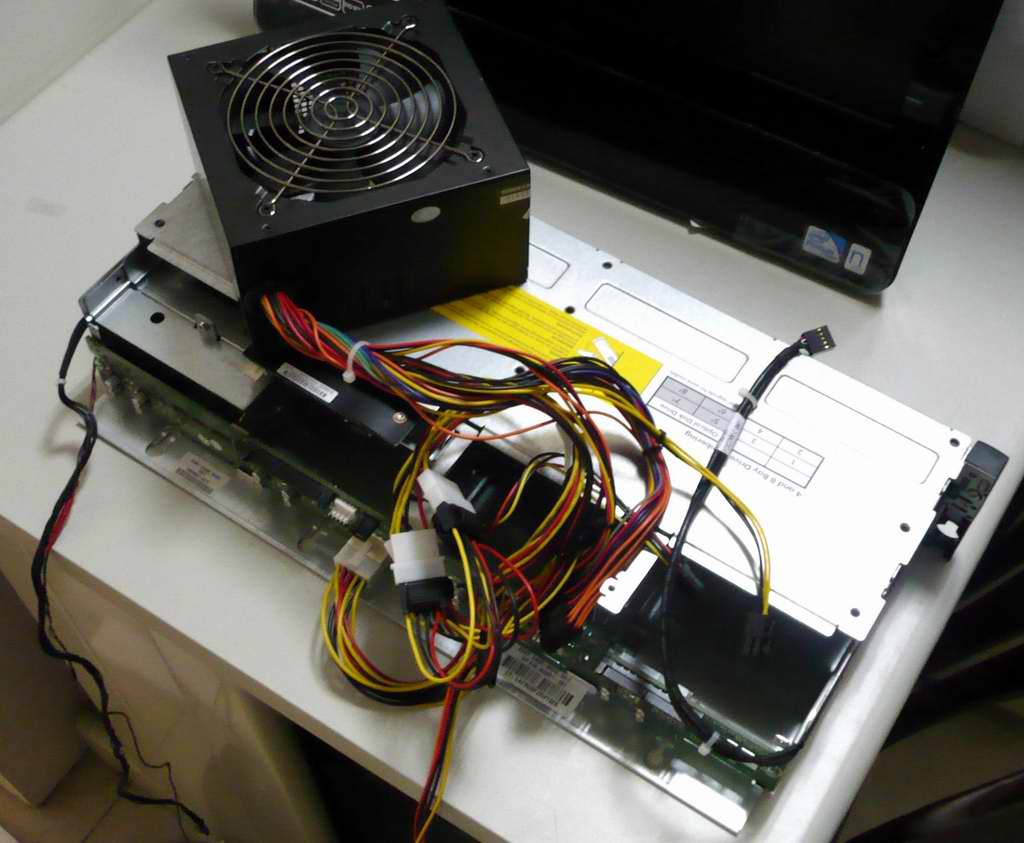

原廠 8 Bay 已付上750W 電源. 應付12 PCS HDD 是否需要換上1200W 電源 .待看狀況

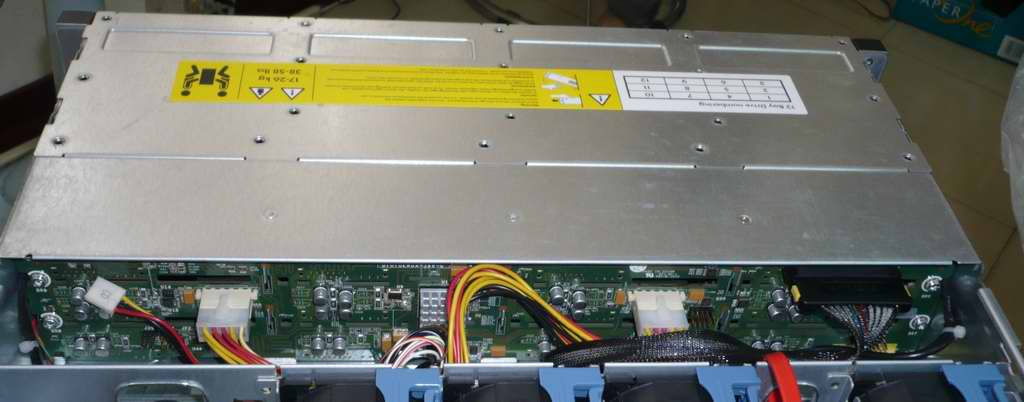

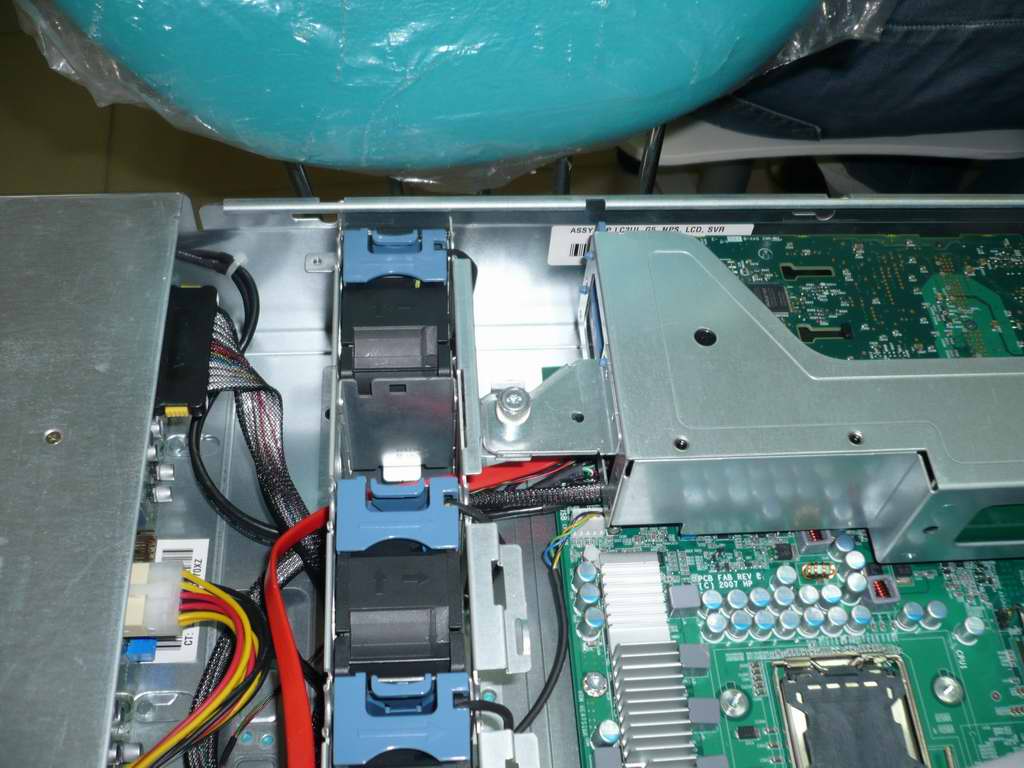

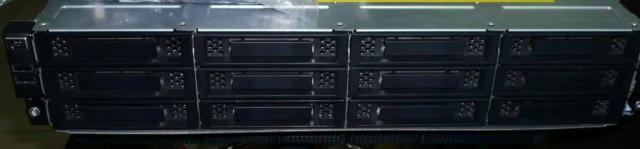

下面為 12 Bay 模組照片　（已裝在主機上)

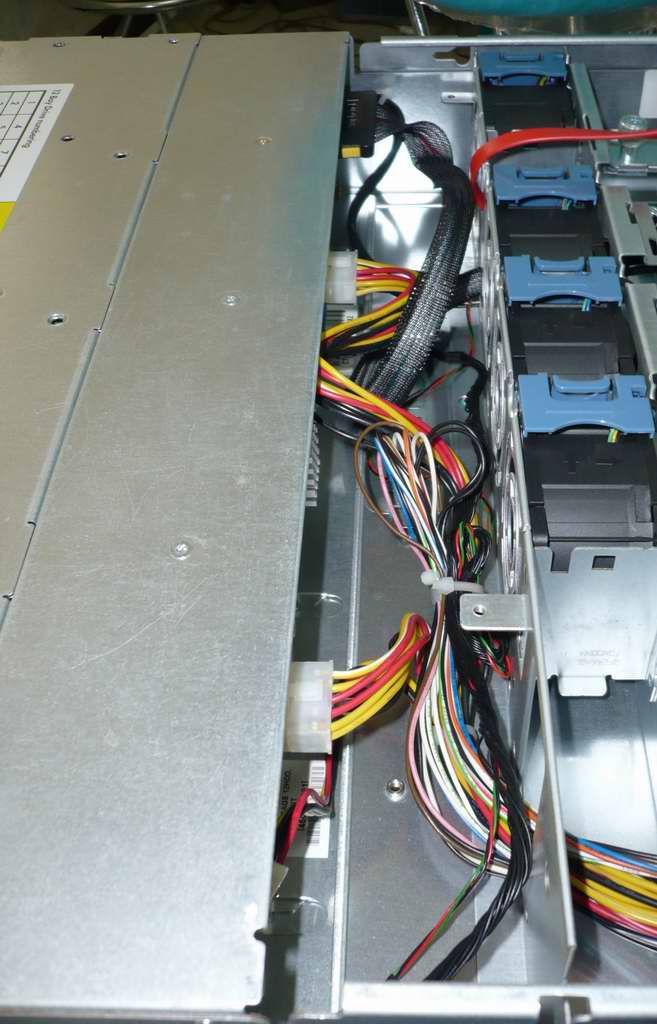

與P800連接情況

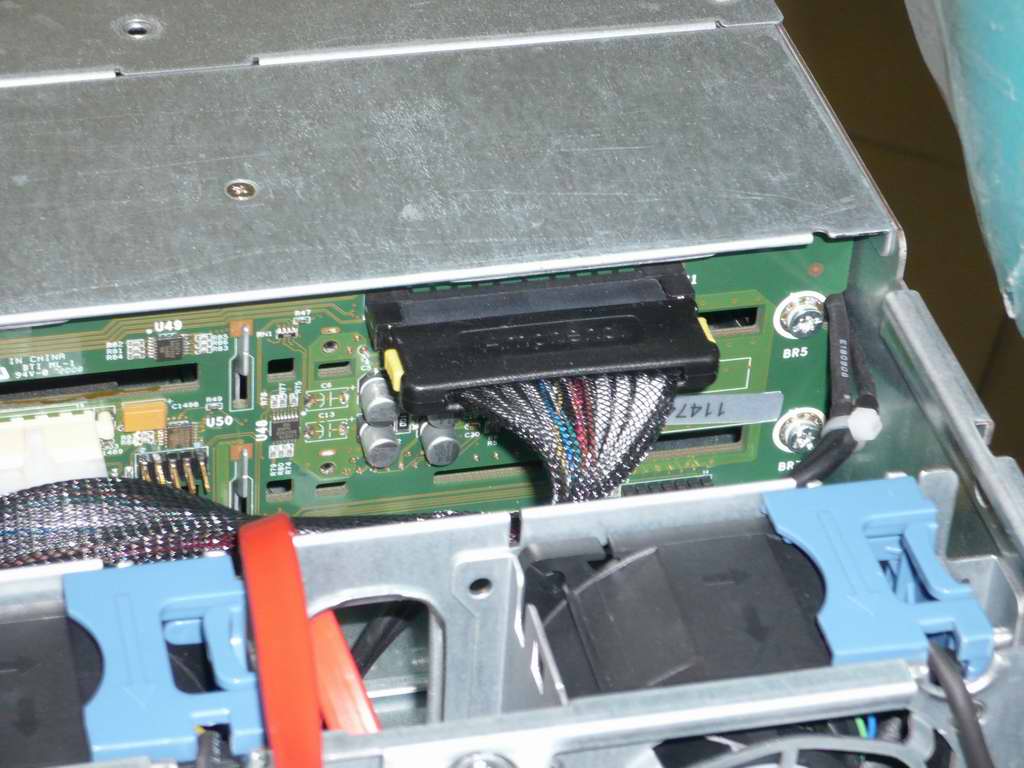

單 SFF-8484特寫

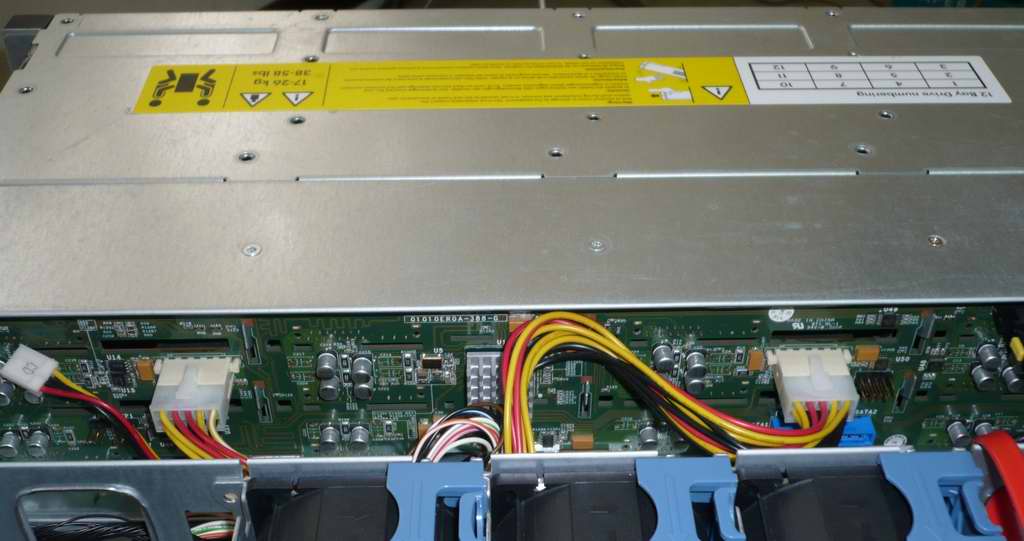

兩個電源街頭特寫!!，散熱片下就是SAS expander晶片!!

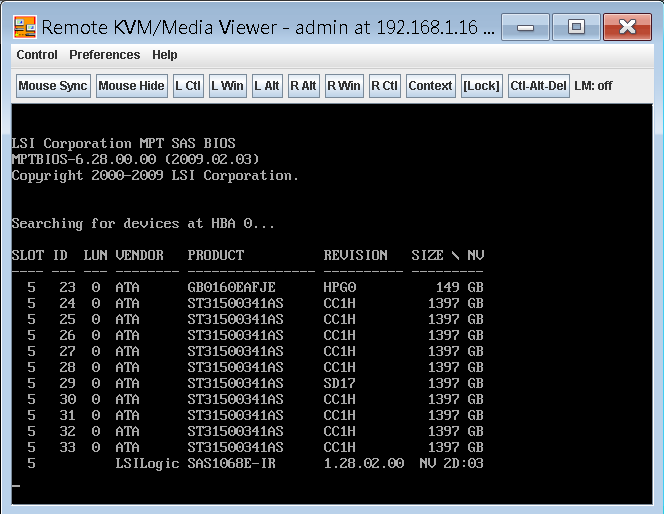

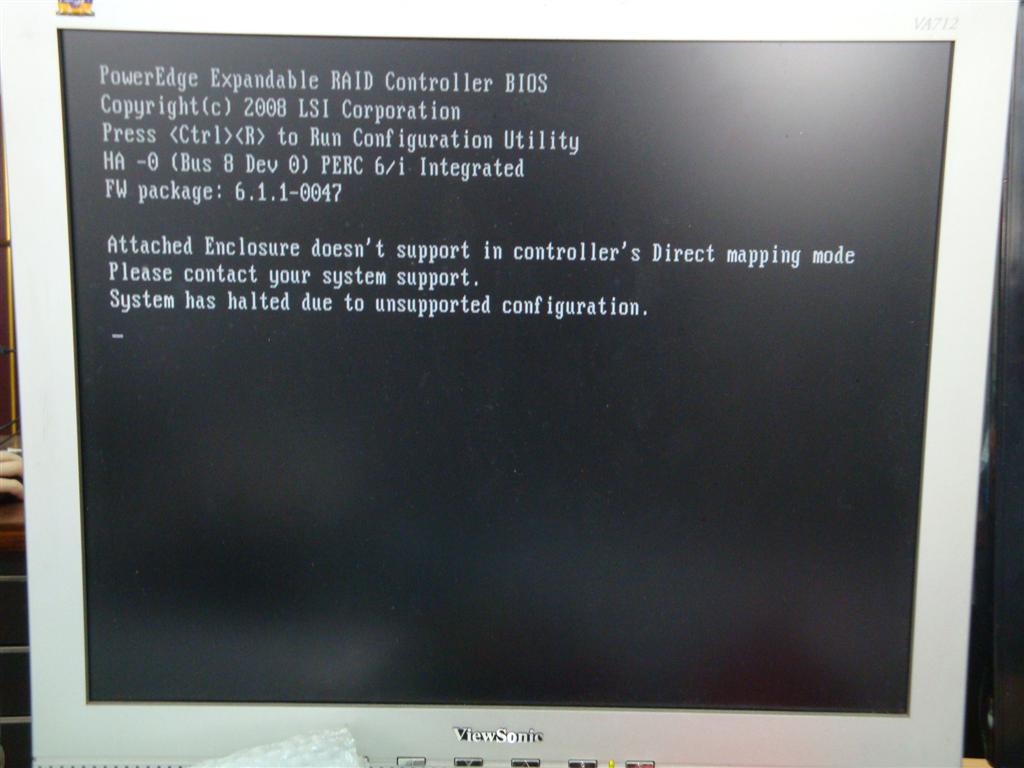

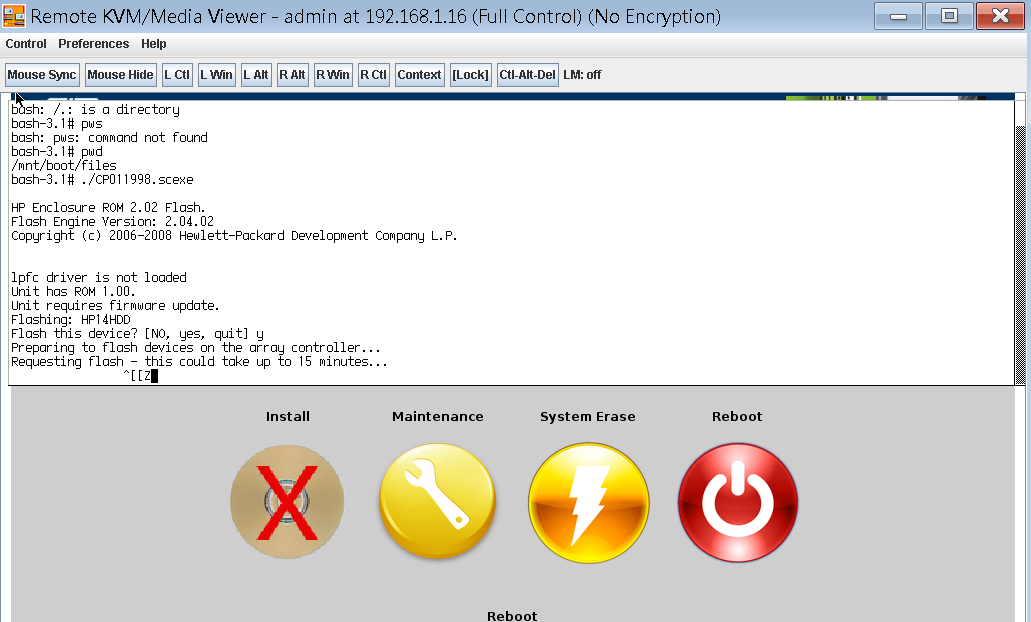

如果用上不相容卡的錯誤 如果是用舊款 8 bay 完全不會有這問題 .任何Raid Card都ok

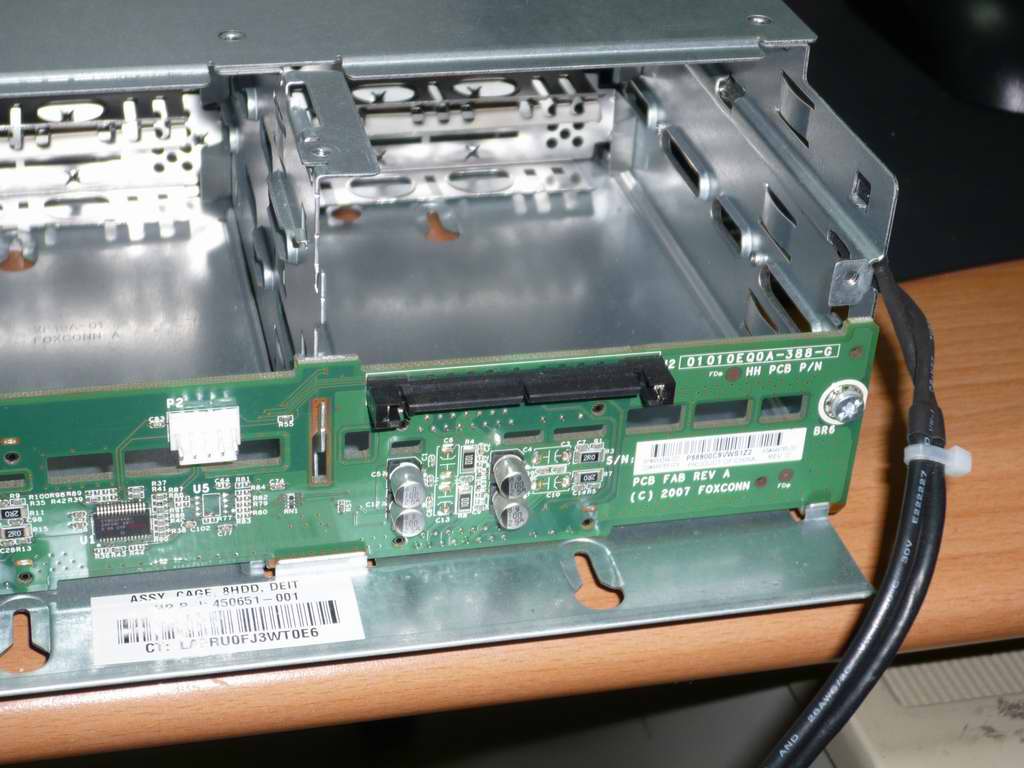

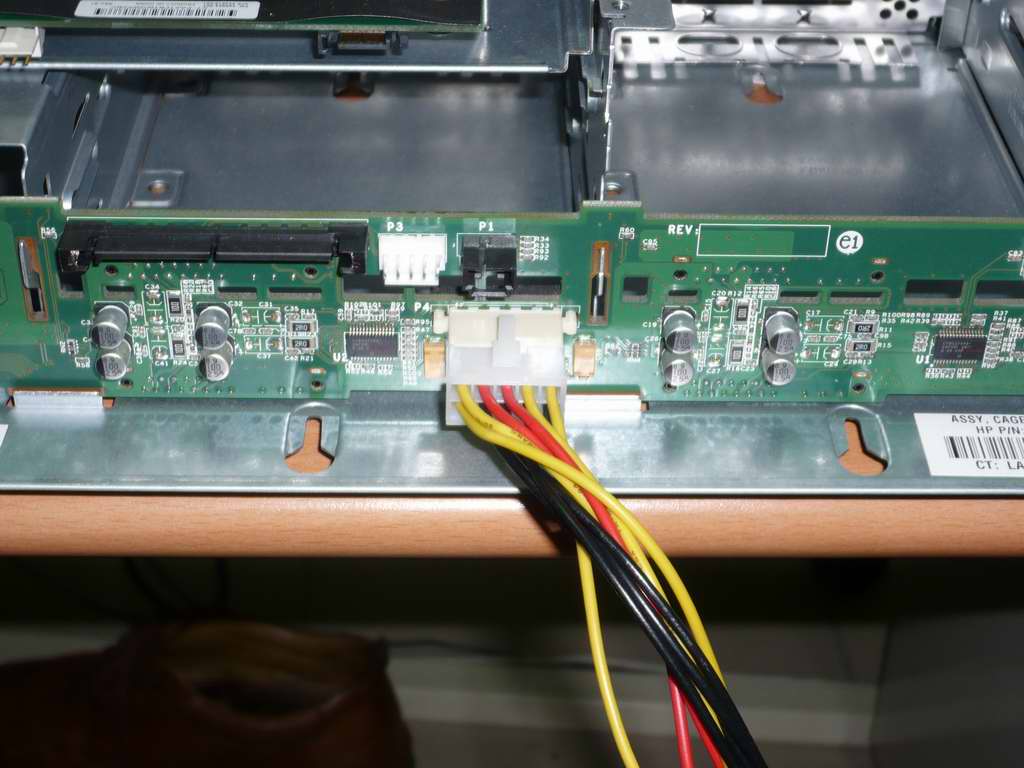

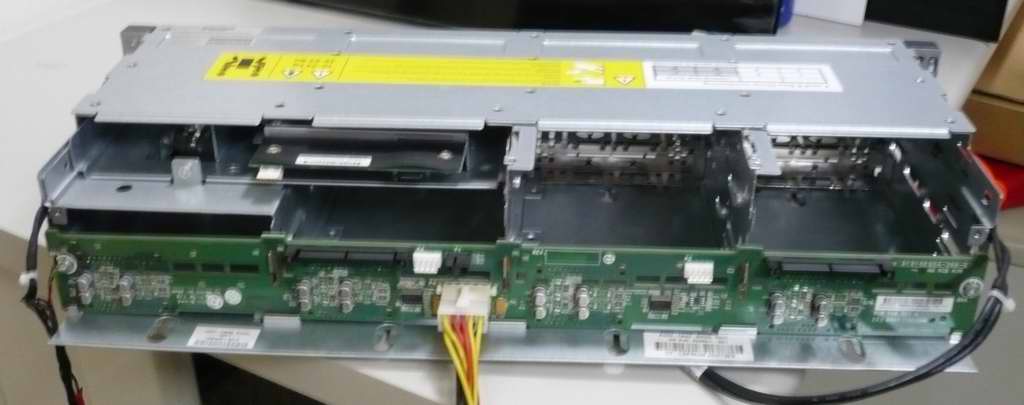

原來8bay  PCB  特寫，一共有兩個SFF-8484 一組電源，上方是SATA to SLIM CD-ROM

1~4 bay 使用的SFF-8484接頭


電源頭跟 5~8bay 使用的第二個 SFF-8484特寫
