該RAID HBA的相關測試情況.
SSD的檢測情況, 由於SSD的測試比較特殊, 如果開啟Accelerator來使用Cache Memory, 反而會增加Access Time, 大幅降低IOPS, 因此使用SSD不可以開啟Accelerator, 會對效能造成很嚴重的影響:
我這邊使用4KB隨機性能優秀的Crucial C300 128GB兩顆來檢測, 使用RAID 0模式. 不過P410不太給面子, Link Speed只有3Gb/s. 這意味著沒辦法使C300達到極限.
Stripe Size: 64KB
這是簡單用Crystal Disk Mark檢測的情況, 2GB尺寸大小:

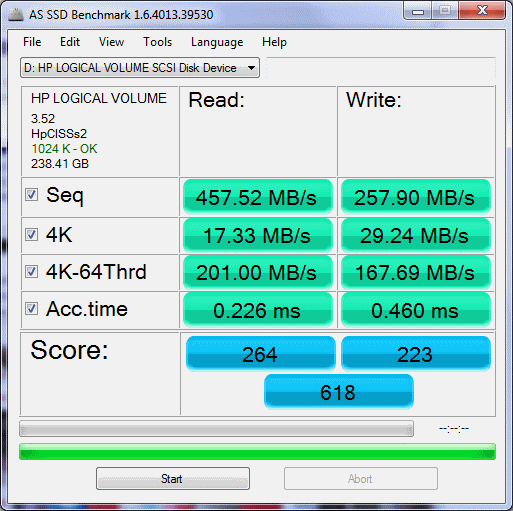

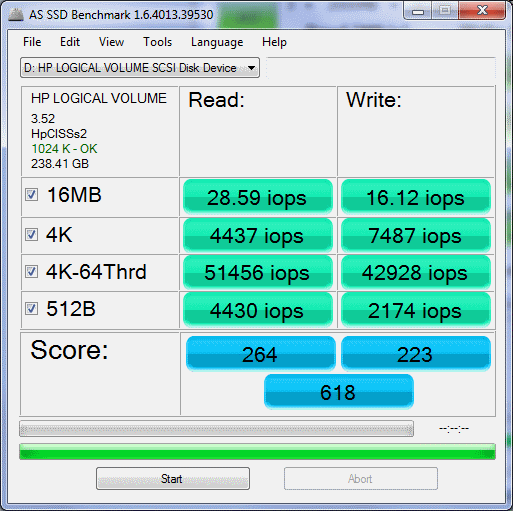

來看看AS SSD Benchmark的測試成績:
3Gb/s Link Speed制約性造成很大的影響, 成績只能算是還ok..
傳輸速度跟IOPS沒有成絕對的關係, 在這個情況下, 還不算太慘...

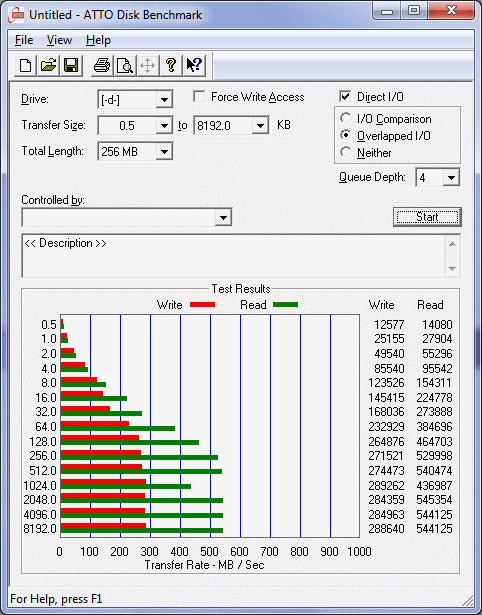

為了得到最大的循序R/W成績, 使用ATTO Benchmark可以看到此一現象:
在QD4的情況下, 成績幾乎滿載, 符合預期, 可惜的是受限於3Gb/s, 無法使讀取性能達到極限.

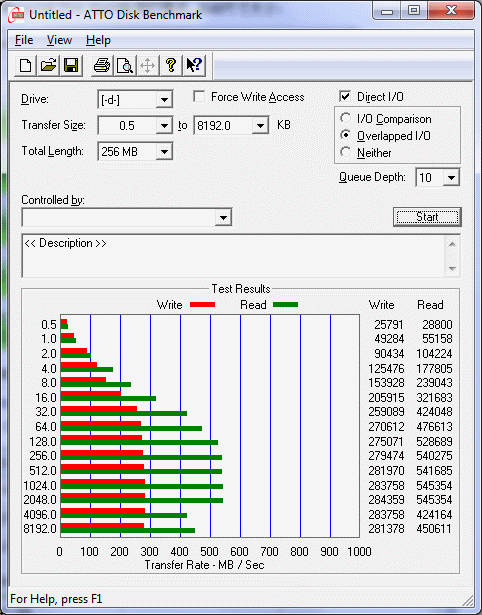

跟QD4的情況差不多, 不過通常Queue Depth較深, 傳輸速率也趨於平穩.
SSD先空一部分, 晚點要做ioMeter測試, 看大量的線程情況下, RAID性能會有什麼差異..

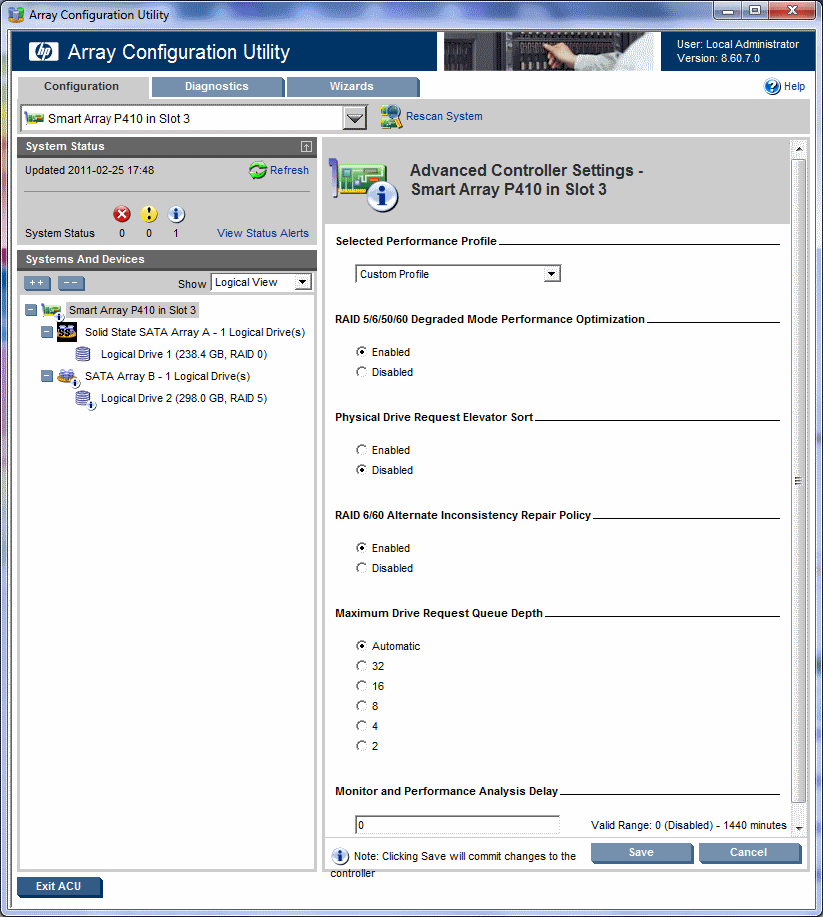

先來看看RAID 5的狀況, 這邊使用了基本的三顆160GB西捷10代硬碟, HP比較討厭的就是你必須還要額外添加ADG的key來開啟高級設計, 這些高級設計可以用以增幅Advanced RAID mode的性能.
當然由於是使用傳統機械式硬碟, Cache Memory必定少不了, 對於Controller的Cache Memory使用比例做了一些調整.

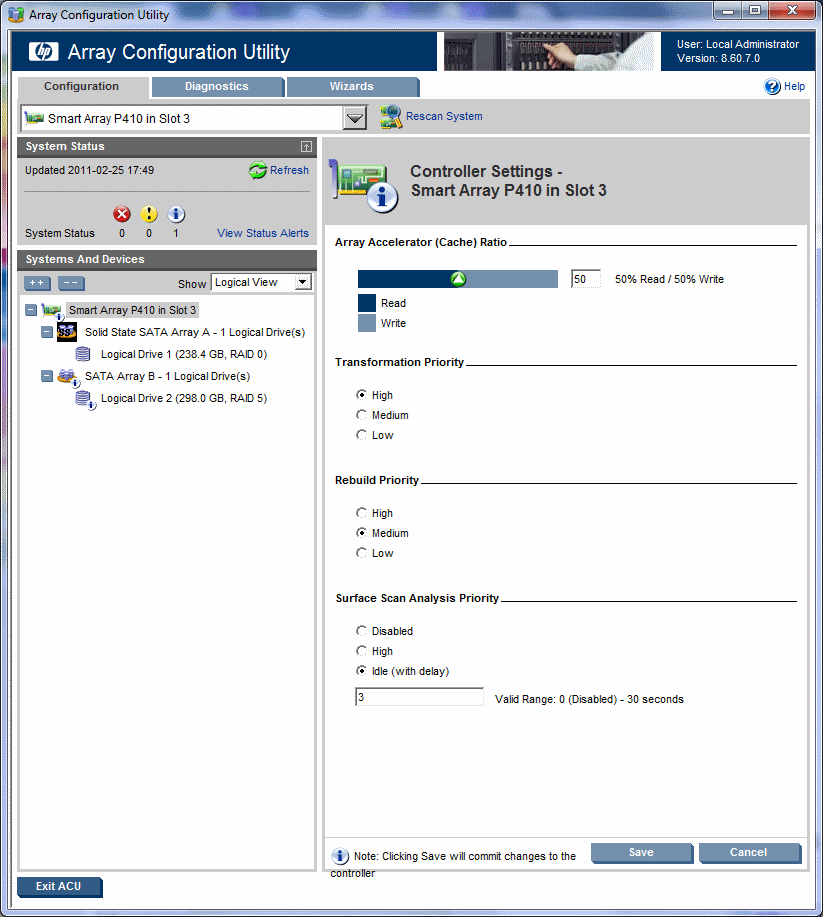

我讓Cache Memory使用比例各占一半. 以及最大傳輸優先權之應用. 再來看看對於Accelerator的設定.

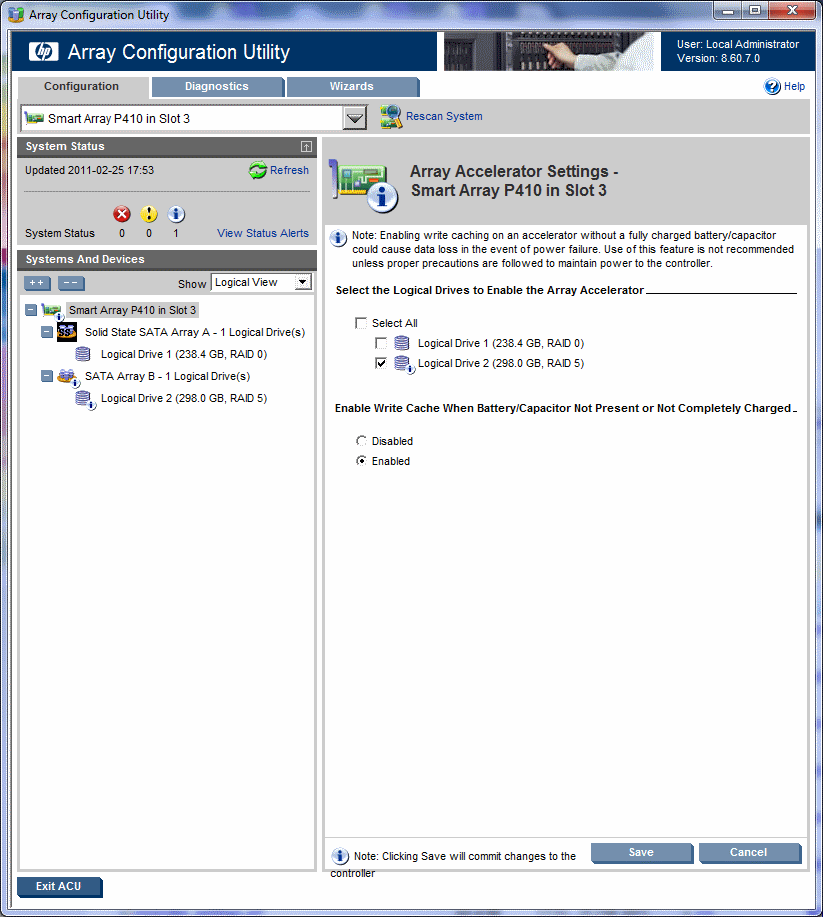

well..., 必須要啟用Accelerator, 且開啟回寫快取來增幅性能.
