監控網路與儲存設備 with SNMP Trap

    更多文章

    說明

    本篇將說明如何用 Nagios 監控有支援 SNMP Trap 的 IT 設備,比如 Cisco 網路設備或 IBM V7000 儲存設備。

    SNMP Trap 與 SNMP 最大不同就是應用面,一者用於設備故障時發出警示事件,另一個則用於蒐集系統各項資訊,例如網路頻寬、CPU/RAM 耗用資訊等等。

    本例就以 IBM V7000 儲存設備為例,也附上 Cisco 網路設備的做法。

    各項原件 Nagios、SNMPTT、snmptrapd 彼此運作原理大致如下:

    snmptt how it works.png

    系統環境:

    • Nagios Core 3.x
    • IBM V7000 儲存設備
    • QNAP NAS 設備

    事前準備

    • 已安裝 Nagios Core 或 XI 版
    • 已安裝 SNMPTT 套件
    • 被監控的設備需提供 MIB 檔案,如附檔區。

    設定 Nagios

    新增 SNMP_TRAP 服務的範本

    TIP:

    max_check_attempts 要設為 1,因為被監控的設備一般只會發出一次的 snmp trap,如果設定值大於 1 警告郵件就不會寄出。

    #> /etc/nagios/objects/templates.cfg

    define service {
      name                            SNMP_TRAP
      service_description             SNMP_TRAP
      active_checks_enabled           1       ; Active service checks are enabled
      passive_checks_enabled          1       ; Passive service checks are enabled/accepted
      parallelize_check               1       ; Active service checks should be parallelized
      process_perf_data               0
      obsess_over_service             0       ; We should obsess over this service (if necessary)
      check_freshness                 0       ; Default is to NOT check service 'freshness'
      notifications_enabled           1       ; Service notifications are enabled
      event_handler_enabled           1       ; Service event handler is enabled
      flap_detection_enabled          1       ; Flap detection is enabled
      process_perf_data               1       ; Process performance data
      retain_status_information       1       ; Retain status information across program restarts
      retain_nonstatus_information    1       ; Retain non-status information across program restarts
      check_command                   check-host-alive      ; This will be used to reset the service to "OK"
      is_volatile                     1
      check_period                    24x7
      max_check_attempts             1
      normal_check_interval           1
      retry_check_interval            1
      notification_interval           120
      notification_period             24x7
      notification_options            w,u,c,r
      contact_groups                  netops-24x7       ; Modify this to match your Nagios contact group definitions
      register                        0
      }


    新增 V7000 主機檢查檔

    TIP:

    服務定義檔的 check_interval 建議保持 120 分鐘,這裡的時間決定了網頁上的 CRITICAL 狀態要保持多久,過了這個時間後,服務狀態會自動恢復為 OK;假使想立即解除 CRITICAL 狀態,可以進入該服務的頁面,從右框執行 Re-schedule the next check of this service。

    #> vi /etc/nagios/objects/STORAGES.cfg

    define host{
            use                     generic-host
            host_name               ibm_v7k01
            alias                   IBM V7000 #1
            address                 10.4.1.51
            check_command           check-host-alive
            max_check_attempts      5
            check_period            24x7
            notification_interval   120
            notification_period     24x7
            notification_options    d,r
            contact_groups          adm-alang
            notifications_enabled   1      ;0=disable, 1=enable
            }

    define hostgroup{
            hostgroup_name  fs-storage
            alias           FileServer Storages
            members         ibm_v7k01
            }

    define service {
           use                      SNMP_TRAP
           host_name                ibm_v7k01
           service_description      SNMP_TRAP
           check_interval           120 ; Don't clear for 2 hours
           contact_groups           adm-alang
           notifications_enabled    1
           }


    套用設定

    #> service nagios reload


    模擬主機異常發生的測試

    #> /usr/lib64/nagios/plugins/eventhandlers/submit_check_result ibm_v7k01 SNMP_TRAP 2 "TESTING"


    NOTE: 以上指令可以模擬發出如下的異常資訊,可以從 Nagios 網頁上檢視異常發生,等一會兒後,網頁上狀況會自動恢復成正常。
    異常主機: ibm_v7k01
    異常服務: SNMP_TRAP
    狀況代碼: 2 = Critical
    輸出資訊: TESTING

    指令 submit_check_result 更多說明
    #  $1 = host_name (Short name of host that the service is
    #       associated with)
    #  $2 = svc_description (Description of the service)
    #  $3 = return_code (An integer that determines the state
    #       of the service check, 0=OK, 1=WARNING, 2=CRITICAL,
    #       3=UNKNOWN).
    #  $4 = plugin_output (A text string that should be used
    #       as the plugin output for the service check)

    修改 Nagios 指令 submit_check_result

    #> vi /usr/lib64/nagios/plugins/eventhandlers/submit_check_result

    第一行 #!/bin/sh 改成 #!/bin/bash


    下載並上傳 MIB 檔

    #> cp SVC_MIB_7.5.0.MIB /usr/share/snmp/mibs/SVC_MIB_7.5.0.MIB.txt


    TIPs:
    如果是下載 Cisco 網路設備的 MIB 可以前往 ftp://ftp.cisco.com/pub/mibs/v2/

    設定 snmptrapd

    #> vi /etc/snmp/snmptrapd.conf

    disableAuthorization yes
    traphandle default /usr/sbin/snmptthandler


    套用設定

    #> service snmptrapd restart


    轉換 MIB 成 snmptt 設定檔

    #> snmpttconvertmib --in=/usr/share/snmp/mibs/SVC_MIB_7.5.0.MIB.txt --out=/etc/snmp/snmptt.conf --debug --exec='/usr/lib64/nagios/plugins/eventhandlers/submit_check_result $r SNMP_TRAP 2'


    轉換成功後的輸出:
    Line: 135
    NOTIFICATION-TYPE: tsveWTrap
    Variables: tsveMACH tsveSERI tsveERRI tsveERRC tsveSWVE tsveFRUP tsveCLUS tsveNODE tsveERRS tsveTIME tsveOBJT tsveOBJI tsveADD1 tsveADD2 tsveCOPY tsveMPNO tsveOBJN
    Enterprise: ibm2145TSVE
    Looking up via snmptranslate: IBM-SVC-MIB::tsveWTrap
    Bad month in timestamp (201517040000Z): At line 15 in /usr/share/snmp/mibs/SVC_MIB_7.5.0.MIB.txt
    OID: .1.3.6.1.4.1.2.6.190.2
    #
    Line: 161
    NOTIFICATION-TYPE: tsveITrap
    Variables: tsveMACH tsveSERI tsveERRI tsveERRC tsveSWVE tsveFRUP tsveCLUS tsveNODE tsveERRS tsveTIME tsveOBJT tsveOBJI tsveADD1 tsveADD2 tsveCOPY tsveMPNO tsveOBJN
    Enterprise: ibm2145TSVE
    Looking up via snmptranslate: IBM-SVC-MIB::tsveITrap
    Bad month in timestamp (201517040000Z): At line 15 in /usr/share/snmp/mibs/SVC_MIB_7.5.0.MIB.txt
    OID: .1.3.6.1.4.1.2.6.190.3


    Done

    Total translations:        3
    Successful translations:   3
    Failed translations:       0

    錯誤: Could not find DEFINITIONS ::= BEGIN statement in MIB file!
    解決: 檢查MIB檔案的第一行格示是否有錯,如下

    IBM-SVC-MIB DEFINITIONS ::= BEGIN


    snmptt.conf 的內容大致如下:

    EVENT tsveITrap .1.3.6.1.4.1.2.6.190.3 "Status Events" Normal
    FORMAT tsve information trap $*
    EXEC /usr/lib64/nagios/plugins/eventhandlers/submit_check_result $r SNMP_TRAP 2 "tsve information trap $*"
    SDESC
    tsve information trap
    Variables:
      1: tsveMACH
      2: tsveSERI
      3: tsveERRI
      4: tsveERRC
      5: tsveSWVE
      6: tsveFRUP
      7: tsveCLUS
      8: tsveNODE
      9: tsveERRS
      10: tsveTIME
      11: tsveOBJT
      12: tsveOBJI
      13: tsveADD1
      14: tsveADD2
      15: tsveCOPY
      16: tsveMPNO
      17: tsveOBJN
    EDESC

    重啟 snmptt 服務

    #> service snmptt restart


    Nagios 設定完成

    設定被監控的設備

    IBM V7000)

    被監控的設備只需要設定 SNMP Trap 功能

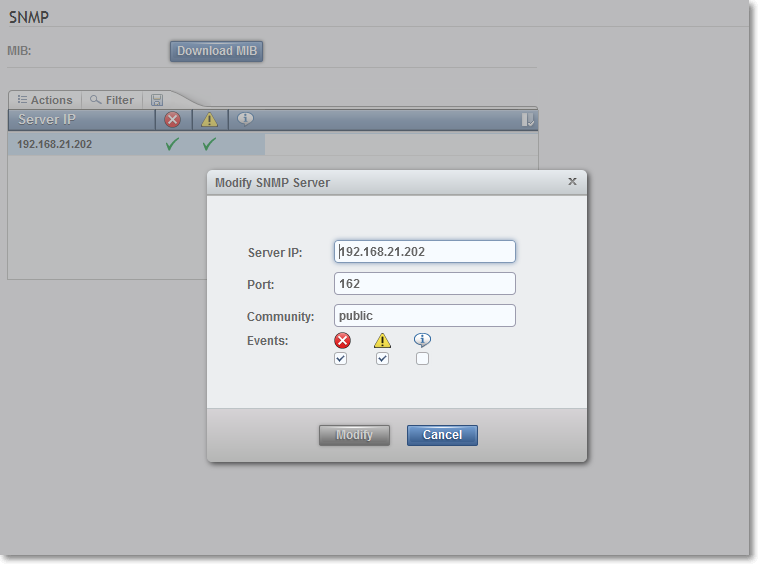

    IBM V7000 > Settings > Notifications > SNMP > Actions > Add

    • Server IP: <輸入 Nagios IP>
    • Port: 162 <Nagios 主機上的 snmptrapd 服務通訊埠,一般 snmp trap 的 port 是 162>
    • Community: public <建議不要改>


    QNAP NAS)

    QNAP Admin > System Settings > Network Services > SNMP

    • Enable SNMP service: 勾選
    • Port number: 161 <NOTE: 這裡的 port 是用於 QNAP 自身的 snmp 服務,與 Nagios 無關>
    • SNMP trap level: Warning, Error
    • Trap address 1: <輸入 Nagios 主機 IP>
    • SNMP version: SNMP V1/V2
    • Community: public <NOTE: 這裡是用於 QNAP 自身的 snmp 服務,與 Nagios 無關>

    TIPs:

    QNAP 的 SNMP 包含了 SNMP 與 SNMP Trap 兩個應用服務,SNMP 可用於蒐集系統的各項資訊,與本篇使用 SnmpTrap 有關的只需要填入 Trap address。


    IBM DS 3400/4300/4800 Storage)

    必須找一台 CentOS Linux 並安裝 IBM DS Storage Management,將 storage 的 IP 加入軟體的管理。

    IBM DS Manager > 選擇要管理的 storage > 按右鍵選 Configure Alerts > SNMP

    • Community Name = public
    • Trap destination = <Nagios 主機 IP>


    測試結果

    V7000 測試方法)

    V7000 的設備可以拔掉兩個 node 中擔任 standby node 的網路線(不要拔 primary node),系統就會發出一個 Error 的訊息。

    V7000 的畫面


    Nagios 的畫面


    QNAP NAS 測試方法)

    要使 QNA NAS 發出 Warning 事件,較安全的做法就是,找一台 Linux 然後執行

    $> snmpwalk -v 2c -c public <QNAP IP>


    因為 QNAP 預設會啟動 DDos 保護,這個指令會讓 QNAP 發出 SNMP 被攻擊的警告事件。

    TIPs:

    * 錯誤事件的詳細資訊會被記錄在 Nagios 的 Status Information 欄位。

    * 事件發生後,如果 Nagios 沒有顯示,可以檢查 /var/log/snmptt/snmptt.log
