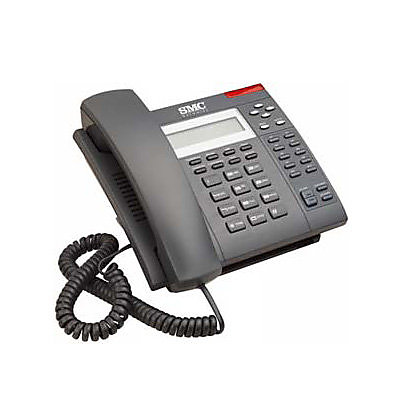

SMCDSP-200 桌上型網路電話

SMCDSP-200 - 桌上型網路電話

官方連結：http://www.smc-asia.com/tw/products03.php?Fullkey=8

主要特色：

• SIPv2相容
  SMCDSP200可以被用來當作用SIP提供服務的ITSP或IP電話交換機的客戶端話機設備，用來撥打和接收低成本的VoIP語音通話。
• 更多的電話功能
  增加的更多功能能夠提供更多的服務，如：通話中等待、保留通話、接續通話、轉接通話，以及三方會議通話。
• 優良的語音品質
  進階的數位訊號處理（DSD），靜默的時候節省耗用頻寬、VAD、CNG和AEC等提供優良的語音品質。
• 2埠的10/100Mbps交換器
  提供2埠的10/100Mbps乙太網路埠，讓你可以只用一個對外的網路埠，就可以同時讓話機和電腦上網。
• 支援乙太網路供電（POE）
  支援802.3af的乙太網路供電標準。如果使用一個內建POE的網路交換器，就可以讓話機透過網路取得電源。這個方式可以不需要多配置一個供電插座。
• 自動佈署話機
  集中式地管理VoIP使用者帳號，以及自動地發現區域網路上的話機，並且設定這些話機。

使用心得

發現優點

• 以 IP Phone 來說這價格還算親民。
• 因為話機有支援 POE 這在佈署上可以省卻找電源的問題。
• 在擴音部份，不僅有 speaker，還支援免持通話(handfree)。
• 內建的 MWI 點燈功能也能支援以 Asterisk 作 IP PBX。
• 可同時註冊 3 個不同的 SIP 主機。
• 可以整合 FreePBX 作 Paging & Intercom。

發現缺點

• Auto Provisioning（話機自動佈署）功能必須搭配 SMC IP-PBX 才有作用。

系統環境

• Elastix 2.0
• Asterisk 1.6.2.13
• FreePBX 2.7.0.9

電話的網頁管理介面

1. 將網路線接入 WAN 端，並且確定可使用 DHCP。
2. 找出話機上的 IP 位址，操作電話機上的面板，Menu > Network > Status （Menu: 進入/跳離功能，Enter: 確定）
3. 瀏覽器輸入 http://<ip-phone-address>:9999/，預設帳號/密碼 admin/smcadmin。
4. 修改任何設定後，必須執行 Save，而且話機會自動重開機。

分機註冊

SMCDSP UI > SIP Settings >Service Domain

• Active: On
• Diaplay Name: 分機號
• User Name: 分機號
• Register Name: 分機號
• Register Password: 分機註冊密碼
• Domain Server: Asterisk 主機位址
• Proxy Server: Asterisk 主機位址
• Outbound Proxy: 空白
• Subscribe for MWI: On

Tips:

＊ 機器最多可以註冊 3 組不同的 SIP 帳號。
＊ MWI 俗稱點燈功能，當分機有語音留言時，話機的燈號會亮起。

基本電話操作

• HOLD - 電話保留
  1. A 撥給 B（或者 B 撥給 A）
  2. B 接起後，在通話中按 HOLD
  3. B 進入撥號狀態後再撥給 C，A 則進入 Music on hold 等待
  4. B & C 通話完畢掛斷，B 再按下 HOLD 可接回 A 繼續通話

• TRANSFER - 通話轉接

  1. A 撥給 B（或者 B 撥給 A）
  2. B 接起後，在通話中按 TRANSFER
  3. B 進入撥號狀態後再撥給 C，並告知 C 者 A 在線上，A 則進入 Music on hold 等待
  4. B 掛斷電話後，C 就可與 A 通話

• CONFERENCE - 三方通話

  1. A 撥給 B（或者 B 撥給 A）
  2. B 接起後，在通話中按 HOLD
  3. B 進入撥號狀態後再撥給 C，A 則進入 Music on hold 等待
  4. B & C 進入通話狀態，B 在通話中按 CONFERENCE，A & B & C 三方通話。
     註：在三方通話時：
     - 只要 B 掛斷，A & C 也會中斷通話
     - A 或 C 任一方掛斷，B 與另一方仍可以保持通話。

語音留言操作(Voicemail)

// MWI 的啟用

若還不瞭解 MWI，請前往閱讀專有名詞~ MWI。

SMCDSP-200)

• 確定 SIP 註冊設定頁面上，已開啟 Subscribe for MWI。


Elastix)

• 在分機的設定裡，修改 mailbox 為 XXX@default。
• 必須啟用 Voicemail 功能


// 設定聽取留言的按鍵

SMCDSP-200)

Admin UI > Phone Setting > Soft-ket Settings

• Voice mail key: *97 (這是 Elastix 內建的 voicemail 簡碼)
