    有鑑於opensources (linux)搭配硬體有不少相容性問題,一般使用者無法順暢處理,在熱心推廣opensouces 廠商支持之下,推出價格十分低廉的OSS Box
    OSSLAB則結合已改編譯好的開源碼應用軟體.無需修改驅動保證100%相容性.安裝也超簡化,Web UI為主設定方式,讓大家可以方便使用這些開源碼軟體
    所有改寫軟體均遵守GPL等軟體合約.

     Type A




    硬體規格

    • CPU:VIA  C3 Nehemiah 1.0 Ghz

    • DRAM :Long dimm DDR slot*2  32MB~2048MB

    • Storage:2  IDE 連接頭 :    IDE 1 為44 pin 頭 IDE 2 為標準頭

    • 視訊輸出：內建S端子 色差端子 ,AV端子 out(與Xbox 晶片同規格) , DVI接頭

    • USB :4 port USB 2.0

    • Audio :類比RCA 和光纖Audio 與同軸輸出.MIC輸入

    • Lan:2 port 10/100 Lan  (RTL8100). Lan 2 可改為無線網卡(Mini PCI slot)

    • PCI:有1個 PCI slot 可再擴充 (反側轉)  可擴充Raid ,顯卡,4 Port 網路卡,交換機Trunk卡,TV Tuner Card

    • 其他接頭:多合一 讀卡機  Smart 讀卡機(可用於ATM轉帳) ,Serial port..

    • Mpeg Decoder:Sigma designs REALmagic EM8475 可硬解mpeg 1,2 ,divx codec (1080i ok )
      Spec  http://www.hesw.com/product/processo...x/em847Xpb.pdf

      相同於 Sigma Designs REALmagic X-Card  高端硬體mpeg card
      http://www.tomshardware.tw/801,review-801.html

      無法硬解H.264

    BIOS


    包裝與配件

    1. 主機本體

    2. 搖控器

    3. DVI 轉VGA頭

    4. 電源供應器+電源線

    5. 螺絲

      額外

    6. 側PCI 轉版

    7. Mini IDE 線


    驅動&Bios下載

    應用軟體與作業系統

    標準電腦應用
    • Win XP
      文書上網 ,撥放影片DVD ,mpeg I ,II 完全流暢 (720P 部份不順暢 1080i不順暢)
      優點:硬體Mpeg Decoder 驅動完全支援
             DVB-T ,DVB-S driver ok
             P2P Stream (PPLive可與XBMC 完全整合)
             軟體支源性最好
             缺點:Embedded Flash 有點麻煩 佔用空間大作業系統易損毀
            OS授權要錢

    • 無碟 終端機thin client 應用
      Thinstation
      http://www.thinstation.org/
      可做為RDP Client,VNC Viewer.

    影音播放

    電視影音Server

    類似Sling box ,Locationfree

    網路防火牆
    參考 http://b2d.phc.edu.tw/modules/tadbook2/index.php
    • X86 DD-WRT Wireless software
    • Pfsense 特點內建VPN server 測試安裝在USB可否  Storage上 使用感覺 延伸功能 (web Captive portal   )
      http://b2d.phc.edu.tw/modules/tadboo...sn=7&bdsn=1013
      測試後，上網瀏覽網頁需要通過輸入用戶名和密碼進行驗證才可以！
      連接後，沒有設定任何防火牆規則連之前，MSN QQ FTP SSH都可正常使用，



    • FreeUTM UTM 整合式威脅管理
    • Untagle
      RAM 512 8G CF 安裝report、OpenVPN、Firewall、Web Filter、Protocol Control，五個套件，已遠端連線進入無client外連的情況下CPU使用約在15%，如果有操作的情況下會到100%，一個clinet 正常上網情況下約在50%，目前並沒看到有IP QoS套件可安裝


    • IPCOP (含proxy功能)
      http://www.pczone.com.tw/vbb3/thread/16/109334/

    • Coyote (北美小銀狼)
      http://www.pczone.com.tw/vbb3/thread/16/109306/
    其他應用
    • AntiSpam
      http://nopam.ccu.edu.tw/

    • IP PBX
      Elastix->可安裝在CF on IDE or USB都沒問題
      Trixbox
      Asterisk-> CF on IDE ok

    • Fax server

    • FreeNas ->CF on IDE or USB接可使用

    • 明誠防垃圾信->CF on IDE ok



    儲存設計

    1. USB Boot
      USB 缺點為kernel 版本需要夠新

      一.主機前面版插入USB Storage

      二.USB DOM 直插機箱內主機版USB 連接頭
          20072110545571654 (Small).jpg

      三.讀卡機cf slot 速度過慢



    2. ATA Storage
      一.標準IDE 硬碟 因為Bios 不支持48bit LBA 因此主系統碟不要大於137 GB
          若非系統碟無影響

      二.CF轉3.5 Storage
          CF卡 需要考慮到 mode
          請參考 http://www.mobile01.com/topicdetail....f=159&t=764153

      三.IDE SSD


    3. Lan Boot
      需寫入boot PXE code在主機版Flash bios內
      (研究中)

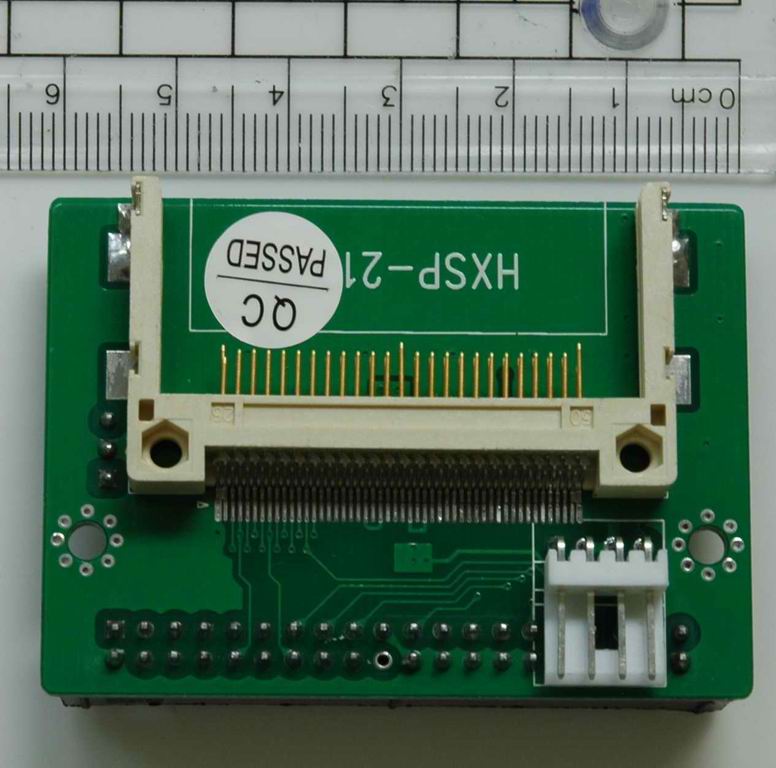

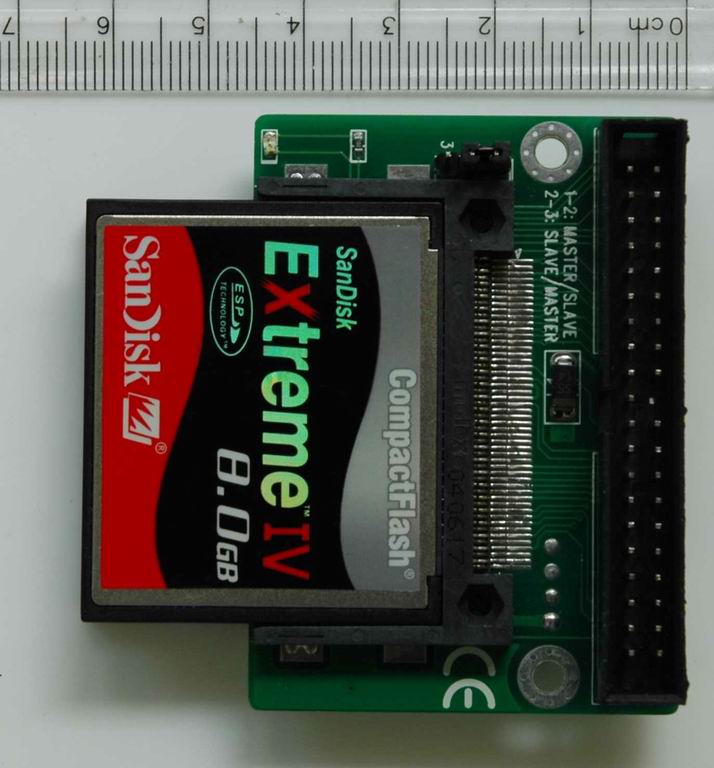

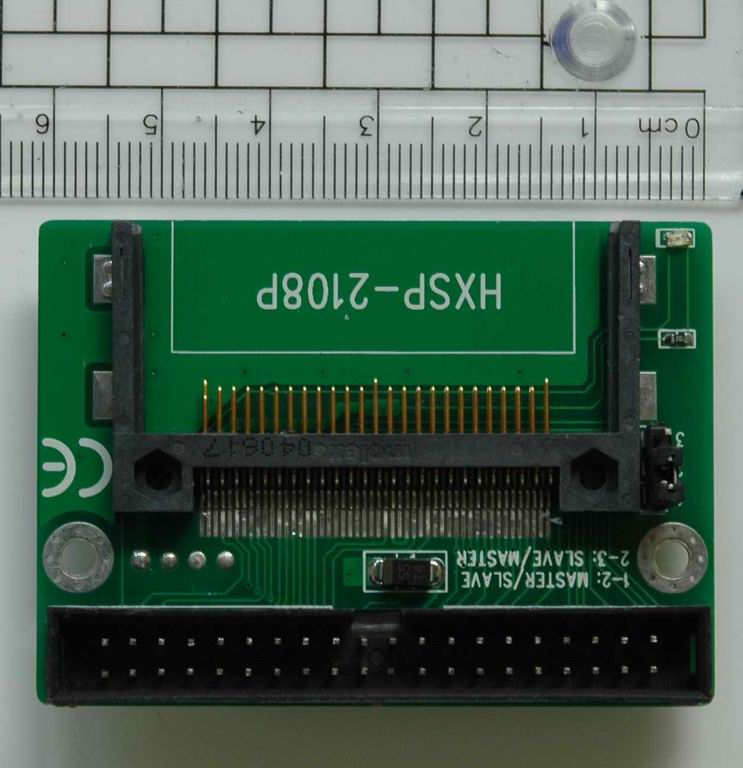

    4. IDE to CF
      更換方便，但會有DMA相容的問題(點圖可放大)


    缺陷

    1. USB 對於大供電裝置有問題

      解決方式:
      一.需要把前端電路版上FB 1~8 & C1~8 解焊，然後如圖二將FB1~8個別導通&      更換前端USB面版與主機版排線



      二.免焊 配置USB後檔版轉頭(會把PCI slot) 位置用掉

    2. Video IN無做用，無法看到Video IN的裝置，原因不明(猜測BIOS有問題，因為開機時post也看不到該晶片的IRQ)

    3. USB 讀卡機 ＵＳＢ 1.1 效能,SD card 讀取有問題
      解決方式:更換讀卡機電路版和線材

    4. CPU效能很不良好
      解決方式:Bios超頻 約增加10%效能

    5. 2.5" 硬碟＋DVD-ROM 固定框設計



    擴充性

    1. PCI Ati 9200 DVI +VGA 顯示卡　
      希望撥放720P 完全順暢部份1080i ok

    2.  4 port lan 卡 可用於軟體路由器 讓本機共有 6 port lan

    3. 類比電視卡 media center 或Slingbox (cpu可能不夠力 正在測EM8475能否Encode)

    4. 衛星DVB-S接收卡 DVB-S,標準 DVB-S 沒問題 另外 央視HI-Vision 應該可以(為Mpeg2 編碼)

    5. USB DVB-T 接收-->一般15台沒問題 .但軟體(cpu恐怕不夠力) 或硬體decoder  公視Hi HD (H.264)

    6. FXO ,FXS Trunk Card 用於PBX


    感想

    •  體積小 1 PC +1 Mini Pci i擴充性絕佳 價格便宜,CPU慢了點
    •  使用色差 or AV輸出於一般電視 效果接受度高


    常見問題

    1. 由於輸出格式眾多，須要在BIOS中更改，才可輸出正確，ex如要使用DVI就須要設定成DVI，DVI才可使用。
      硬解卡的影像輸出同BIOS中設定，如果設定成CRT+TV那會由端子輸出(AV S 色差)，故建以下配製方法設定
      須要使用AV、S、色差輸出時請設定"TV"
      須要使用D-sub時(透過DVI to D-sub)請設定"CRT"
      須要使用DVI時請設定"DVI" or "DVI"
