服務器 工作站終極採購指南

本頁瀏覽數 15747
前言

本文分析為最佳價格性能比 . 採購Server, 工作站專文

• Intel Xeon   CPU 規格分
   單CPU    LGA 1156   目前最高單機6核 Dram Max 32 GB

   雙路CPU   Nehalem  (5500 or 5600 CPU)   LGA  1366
   目前最高單機12核 Dram Max 144~192  GB or 288GB    (看單或雙晶片組)

  部份2008 Nehalem Server 更新 BIos後, 可使用5600 CPU

    四路 CPU   Nehalem EX      (socket 604) 目前最高單機80核心   Dram Max 2 TB



  2011 Sandu Bridge 機種將用 LGA 1155 ,LGA 2011
  Dell T110 (II) 已出貨使用 Sandy Bridge LGA 1155




Xeon LGA 1366 CPU規格速度對比

http://www.vmware.com/products/vmmark/results.html

工作站 塔式服務器 機架式服務器 比較

• 工作站有音效卡 ,獨立顯卡 slot .服務器為整合顯卡,支持IPMI
  塔式服務器有時也可作工作站 不過需要自行添購音效卡跟顯示卡.
  不過Dell Tower Server會故意不太做PCI-E 16X

  機架式服務器適用於上機架 .體積小


CPU

CPU比較表如同上圖 基本上建議要有Tubro Boost 跟HTT .

第二顆CPU 通常會比市場上貴幾萬(Dell 除外),這方面可自行採買Intel 盒裝CPU,因為原廠的價格偏高.但需注意散熱片

Dram

           Nehalem CPU 全部使用DDR3 DRAM

           支援下二種記憶體:

           ECC Unbuffered Memory DDR3 或 一般用的 Unbuffered DDR3 最大只能裝到48 GB  原廠出機通常都用

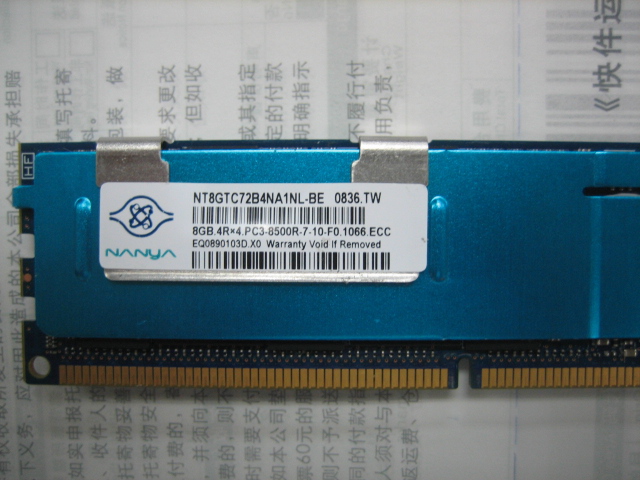

           ECC Registered Memory RDIMM DDR3 才能裝到上限192 GB 二種DRAM不可混用
            (注意 這些都不是FBD DIMM)

             一般家用機的Unbuffered Memory DDR3 無ECC

           部份Server 可接受Unbuffered Memory DDR3 無ECC Dram 如HP ML150 G6

             新世代Nehalem EP  擴充力驚人,連1U小機器 都可到 24  slot 機種
             一般 都可支持單隻 16GB的,  12 slot 都可到192  GB.

            DRAM安裝
          1.因為記憶控制直做在CPU上,單CPU 就只能單邊Bank運作,就不能插到全滿.

           2.高容量時必需以三為倍數 並且還要注意,請參考官方文件

            http://h18000.www1.hp.com/products/s...p_memtool.html

            http://www.dell.com/downloads/global...hite-paper.pdf

            除Dell外 ,官方DRAM 常賣凱子價...

            DRAM Mirror Mode
            可設定為Mirror mode 可用DRAM 為實體DRAM一半, 當Dram 出狀況時　自動切換.

BIOS EFI

• 新款Server 有UEFI BIOS支援 與傳統Bios 模擬.　傳統Bios 可以維持舊系統相容性.
  EFI 有更多空間,舉例上來講 EFI OS 透過EFI  Bios 做驅動支援呼叫.
  目前 Dell 有EFI support. HP無,IBM 不確定

  硬體開發商不用再針對OS做特定Driver ,直接做對EFI Driver上對應就可


Storage

Storage: 分為 SFF 2.5  (Small Form Factor ) ,LFF 3.5 ( Large Form Factor )

儲存裝置影響到挑選的服務器規格很大,比如說假設想要採購1U 使用3.5 HDD 的服務器,這就只有HP DL160 G6 .有支持3.5

如果是採購3.5 SATA硬碟.除非保固上真的非常CARE .自己再買一顆都可,否則可不用考慮原廠報價了　

因為價格常會有天價.
可以自己買市面上SATA HDD再自行買硬碟框架.建議原廠硬碟還是留下一顆,報修時裝回去,免的原廠囉唆.

HP服務器需要注意買低階機種 通常bay 背版為選購品.

Raid Card

建議採購原廠Raid Card.HP 早期採用PMC Sierra. Dell ,IBM ,跟後來 HP 採用LSI Roc(Raid on Chip)

              1.  對DEll ,用原裝 Dell H700  Card 在機架內可以省一個PCI-E空間 .穩定性及相容性不錯,價格也合理

              2.   P410  6Gbps 訂價NT 13000.
                    P410/ZM  為基本型 無RAID 5,6 .需添購DRAM 或BBU+DRAM套件


Lan card與介面卡擴充性:
            如果用於高Lan I/O場合,比如說用於iSCSI storage server. 就有必要再選購 2 port 1000 Lan card,
但成本又會增加 NT  5000 上下並且用掉一個PCI-E 槽,像Dell R700 Server 內接4 port .可降低不少麻煩.
DL380 採用SFF 設計,因此2U空間卻有 6 PCS PCI-E slot.

Power 備援.
HP: DL 1xx  沒有 其他DL 都有
Dell 跟IBM Rack式都可選購備援 Power

遠端控制卡

• IBM
  IBM Remote supervisor adapter (RSA) 遠端監控卡,安裝後還要根據Server 型號更新Firmware.


• HP
  DL1x0 ,ML1x0 機種是 HP Integrated Lights-Out ,Server 已有內建Lan Admin port .100i 以序號啟動 US 200
  DL3x0 則是添購遠端硬體卡 .HP Integrated Lights-Out 100 advnced US 200 有SD boot.


• Dell
  Dell rack 機種都已內建 iDrac Express  基本版硬體卡
  1. idrac expresss 沒有遠端KVM 可搖控開關機  .Dell 目前內建 Rack server 都有

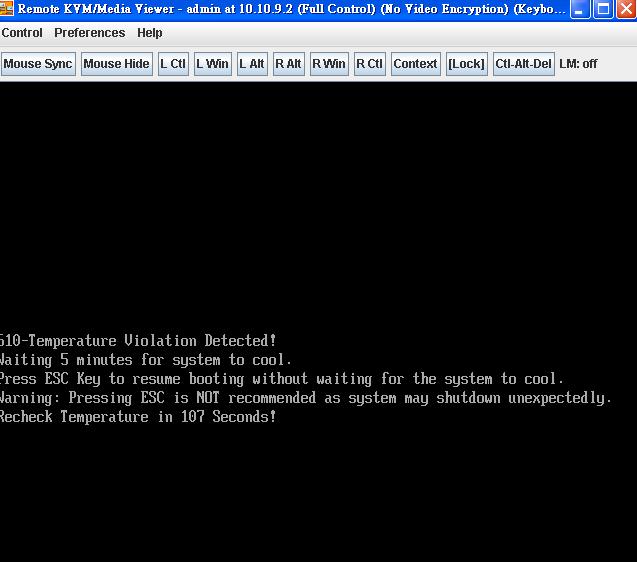

  2. idrac enterprise 有遠端KVM ,Virtual media .升級約/us 200
  3. idrac vflashkvm 有張SD card (最大1GB ) 可放IMG 模擬 USB HDD boot .升級約US 300


• 監控套件
  這方面大家很少提及,實際上這是品牌Server 最精華所在
  1. HP System Management Homepage (SMH)
  支持OS :Windows 2003,2008,ESX,Redhat,Solaris

  2.Dell Openmanage Agent
  支持OS :Windows 2003,2008,ESX,Redhat

  3.IBM Director


1.HP

HP在塔式,機架式 服務器 超薄型Serrver ,工作站.產品線是最為齊全.HP 塔式HP ML150 G6 非常便宜 ,上面有pci-e 16x slot.還可以做為便宜Xeon  的工作站.另外DL 160 ,180 G6 來講.價格也很好,不過需注意DL 1X0 G6 為一年保固機種,但是如果以儲存容量/價格比,那DL 1xx 系列應該全部拿下1U,2U之冠了.因為可以裝上便宜大碗的3.5 SATA HDD.機器本體又不貴.

HP Z系列工作站產品線也很完整.但是可能還是太貴.
另外DL370 G5 4U 架構非常良好,可輕易擴充 不過HDD Storage Cage 需注意搭配

• DL120 G6
  CPU :LGA1136
  晶片組 IntelR 3420 晶片組
  DRAM  4 slot  最大16GB
  擴充槽 PCI-E 16X *1 (全高) ,PCI-E 4X *1 (半高)
  儲存裝置 : 4 Hot Swap LFF,( HP說 SATA不可熱插,我覺得可)
  網路 內嵌式 2  port  Gigabit 伺服器配接卡





•
  DL160 G6

  CPU: Xeon 55.56全系列
  晶片組:IntelR 5520 晶片組
  DRAM slot : 18 slot 最大192 GB
  擴充槽 PCI-E 16X *2 (一全高一半高)
  儲存裝置 SFF (2.5 ) *6 LFF(3.5) * 4
  網路: 2 1000M
  最低價配備 us1209
  Xeon E5504 2.0Ghz 4 core ,2 GB ECC DDR3  DRAM ,250GB SATA* 2  Raid 0,1,10

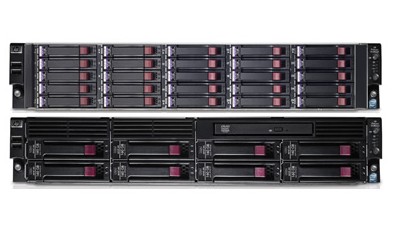

• DL180 G6
  CPU :Xeon 55,56全系列
  晶片組:IntelR 5520 晶片組
  DRAM 12 slot 最大 192 GB
  擴充槽    1 個 Low Profile x16 PCI-E +
               2 個8 全長/全高 PCI-E 或2 個 PCI-X全長全高
  儲存裝置  20 SFF (2.5 ) 或 12 (LFF 3.5)
  網路 2 1000M
  最低價配備 US 1230
  E5504 (2.00 GHz, 4MB L3 Cache, 80W, DDR3-800)
  1GB ECC DDR3  ,  4 bay.
  換購為12 bay (背板)  us 60 .  Power 750W us 50

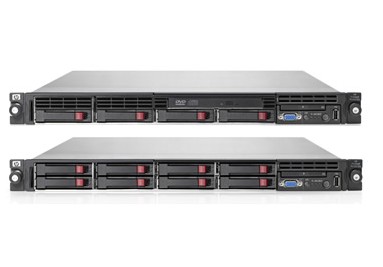

• DL360 G6/G7
  CPU Xeon 55 ,56全系列
  晶片組 IntelR 5520 晶片組
  DRAM 18 slot  最大192 GB
  擴充槽 PCI-e 全長全高 *1
                PCI-e 半高*1
  儲存裝置  4 或 6 SFF (2.5 )
  網路 2 1000M
  最低價配備 us 2139
    Xeon  E5504 (2.00 GHz, 4MB , DDR3-800)
  4GB ECC DDR3  , Raid 0,1,10 ,5

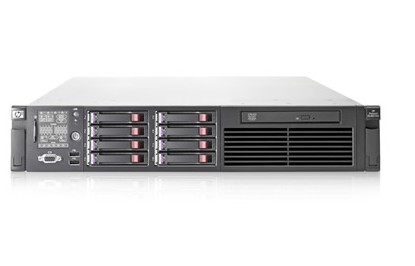

• DL380 G6/G7
  CPU  Xeon 55,56全系列
  晶片組 IntelR 5520 晶片組
  DRAM 12 或 18 slot  雙規格 最大 192 GB
  擴充槽 6 PCI-E
  儲存裝置  8 SFF
  網路 4 1000M
  最低價配備 us 2104
   E5502 (1.86GHz, 4M Cache, 80 Watts, 800MHz)
  1GB DRAM

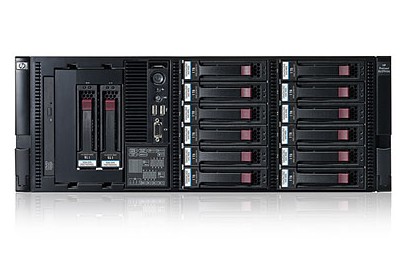

•  DL370 G6
  CPU IntelR XeonR 55 系列
  晶片組IntelR 5530晶片組
  DRAM  18 slot  最大144GB
  擴充槽 PCI-E *9
  儲存裝置  Up to 24 SFF (2.5-inch) or 14 LFF (3.5-inch) SAS
  網路 2 port 1000M 可擴充 4 port 1000M
  最低價配備 us 2319
  IntelR XeonR Processo E5502 1.86GHZ ,1 GB DRAM ,2 port 1000M.
  已附6bay 框體 另外再6 bay必須添購raid card與bay框

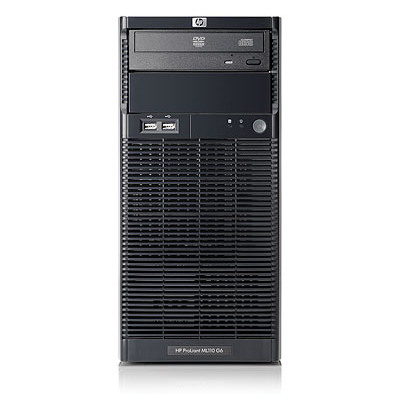

• ML110 G6
  CPU :LGA1136
  晶片組 IntelR 3420 晶片組
  DRAM  4 slot  最大16GB
  擴充槽 PCI-E 16X *1 ,PCI-E 4X *1 ,PCI-E 8X *1  ,PCI*1
  儲存裝置 :無Hot Swap Cage
  網路 內嵌式 1  Gigabit 伺服器配接卡
  最低價配備:

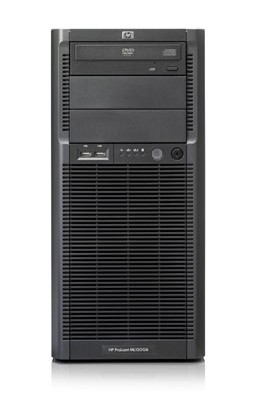

• ML 150 G6
  CPU IntelR XeonR 55 系列
  晶片組 IntelR 5500 晶片組
  DRAM  12 slot  最大48GB (可能為96GB)  (UDIMM 與RDIMM通用)
  擴充槽  PCI *1  插槽 2： PCI-E 8x 3個   PCI-E 16x 1個
            這次有PCI-E 16X了　可以做桌機工作站
  儲存裝置 最大 12 LFF hot swap  非原廠bay 為 10 LFF hotswap
  網路 內嵌式 HP NC107i PCI Express Gigabit 伺服器配接卡
  最低價配備 US 940 一年保固
  E5502 1.86GHZ,DDR3 1GB ,160GB SATA

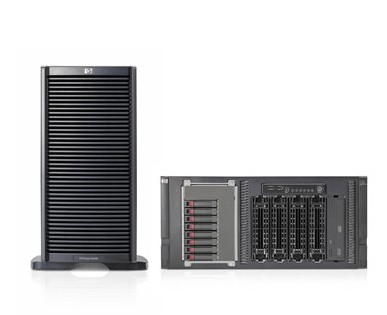

• ML350 G6
  CPU IntelR XeonR  E5520
  晶片組 IntelR 5520 晶片組
  DRAM  18 slot  最大196GB
  擴充槽 1*PCI-E 16X ,5 * PCI-E 8X
  儲存裝置  8 x 2.5" (SFF) + 4 LFF 熱抽換 SAS/SATA (或其他配至)
  網路 內嵌式 NC326i PCI Express 雙連接埠 Gigabit 伺服器配接卡
  最低價配備:us 1100

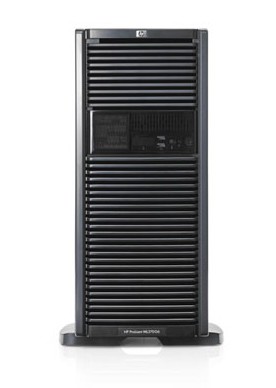

• ML370 G6

  CPU IntelR XeonR  E5540
  晶片組 IntelR5520 晶片組
  DRAM   18 slot  最大144GB
  擴充槽 PCIe2 *9
  儲存裝置  Up to 24 small (SFF) or 14 large (LFF) hot-swap drive bay
  網路
  最低價配備

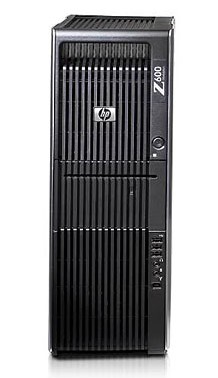

• HP Z600
  CPU ntelR XeonR 5500
  晶片組 IntelR5520 晶片組
  DRAM   6 DIMM slots  最大48 GB
  擴充槽 2個 pcie-2   X16              1個 pcie-2   X8
            1個 pcie-1   X8                2個PCI
  儲存裝置  SATA OR SAS
  網路 雙 Broadcom 5764 1000M
  最低價配備 EE504 +1GB DRAM +160GB US 1545

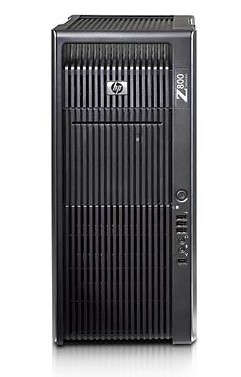

• HP Z800

  CPU  IntelR XeonR 5500
  晶片組 雙 IntelR5520 晶片組
  DRAM   12 DIMM slots  最大192GB
  擴充槽 2個 PCIe-2 x16          2個  PCIe Gen2 x16 mechanical
           1個  PCIe Gen2 x8 mechanical
           1個  PCIe Gen1 x8 mechanical
           1個  PCI
  儲存裝置  SATA OR SAS
  網路 雙 Broadcom 5764 1000M

  最低價配備



  2.IBM
   IBM 這次Nehalem 機種比較平庸點,價格偏高,也沒有啥特色.CPU還不給升級
  因此本站強烈不推薦,也沒動力更新M3 機器規格.

  IBM 已沒有工作站,已經全部轉給Lenvo了.
  IBM 是最早推出Nehalem EX  4 way  Server X5

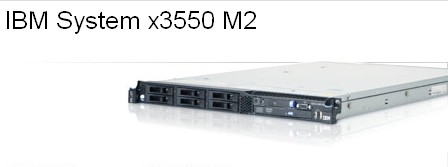

• IBM X3550 M2 1U 報價與規格
  CPU  Xeon 55全系列
  晶片組 5520
  DRAM 16 slot  (max 官方128GB  也許 144GB )
  擴充槽  PCI-Express (x16)   *2
  儲存裝置 6 SFF(2.5)
  網路 2 port 1000M (可額外擴充成為內建 4 port)
  最低價配備US 1815
  Intel  Xeon™ Processor E5502  1.86GHZ ,4GB ,no HDD

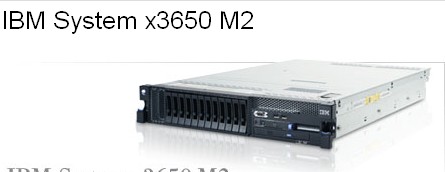

• IBM X3650 M2 報價與規格

  CPU Xeon 55全系列
  晶片組 5520
  DRAM  16 slot (max 官方128GB  也許144GB )
  擴充槽 : PCI-E *4 全高 全長*2
                PCI-E *4 全高 半長*1  ;  PCI-E *8 半高 半長*1
  儲存裝置  12 2.5 SFF
  網路 2 port 1000M (另外 2 port 選購)
  最低價配備 us 2029
  IntelR Xeon™ Processor E5502 ,4GB DRAM









3.Dell
  Dell 2950 是前代中比IBM ,HP 賣最好的2U Server, 接班新機整體的R610,R710, 價格上也算的上非常漂亮,外觀設計上也不錯.還得到德國 2009 IF設計大賞.不像HP跟IBM還延用上一代同種框體.不過至少HP是做便宜.

  Dell 特點是部份內建 4 port 1000M.Dell 另一特色是Raid card會用內建專用slot.不會佔用PCI-E slot 對於1U ,2U空間狹小機種非常實用.

   不過可惜地方在於.R610 只能用2.5 SFF硬碟. 是不方便的地方.

工作站部份




• Dell T5500
  CPU I Intel^R  Xeon^R  5500
  晶片組 IntelR5520 晶片組
  DRAM Up to 72GB (9DIMM slots/6 per-processor)
  擴充槽 2  PCI-e x16 slots (總線pci-e x8)
             2 PCI-e x16 Gen 2 , 1  PCI ,1 PCI-X
  儲存裝置 Integrated SATA 3.0Gb / s of the host controller
  網路 集成的Broadcom R 5754千兆以太網控制器
  最低價配備
  Bios 設定








Dell T7500

CPU IntelR XeonR  E5500
晶片組 IntelR5520 晶片組
DRAM Up to 192GB (12 DIMM slots/6 per-processor)
擴充槽  1 PCI-E 16X  (總線PCI-E 4)   2  PCI-e x16 slots (總線pci-e x8)
           2 PCI-e x16 Gen 2 , 1  PCI ,1 PCI-X
儲存裝置  支持多達5個內部驅動器中的SATA啟動加四個SATA硬盤配置（最大存儲容量7.5TB ）
最低價配備




Dell T110  單CPU LGA1156 DDR3


T110 用LSI firmware raid card  , Software Raid 0,1,5,10  card S300 .
BMC 晶片沒拿掉,有 ipmi 有.不過不可選購idrac
  晶片組大概是 intel 34xx
最大DRAM 跟P55 一樣. 4GB *4 =16 GB



Dell T110 (II) 已出貨使用 Sandy Bridge LGA 1155
http://www.dell.com/us/business/p/poweredge-t110-2/pd
4 Slot 最大32GB
Two x8 slots (one with x16 connectors)
One x4 slot (with x8 connector)
One x1 slot

•
  Dell T310
  http://www1.ap.dell.com/tw/zh/business/Servers/server-poweredge-t310/pd.aspx?refid=server-poweredge-t310&cs=twbsd1&s=bsd

  單CPU LGA1156 DDR3
  目前美國在賣 整台 US 589  境內運應該在us 630 左 配上是 Intel® Xeon® X3430, 2.4 GHz, 8M Cache, Turbo

  可選購備援 power
  有點陣lcd 顯示主機狀態
  DRAM slot 6 個.

  HDD 可以選購熱插拔最大四顆熱抽 (硬幹應該可為7顆)
  雙1000M BMC 晶片沒拿掉,有 ipmi 有.當然可選購idrac 介面卡.
  可惜pci-e 為8x , 否則當一般工作站是非常好用的

  5 個 PCIe G2 插槽：

  2 個 x8 插槽 (1 個配備 x16 連接器)
  1 個 x4 插槽 (配備 x8 連接器)
  2 個 x1 插槽


• Dell T410
  http://www.dell.com/us/enterprise/p/poweredge-t410/pd
  單Xeon 5500 ,
  HDD 可以選購熱插拔最大6顆熱抽 (硬幹應該可為9顆)

  DRAM Slot *8
  One x16 slot
  Four x8 slots

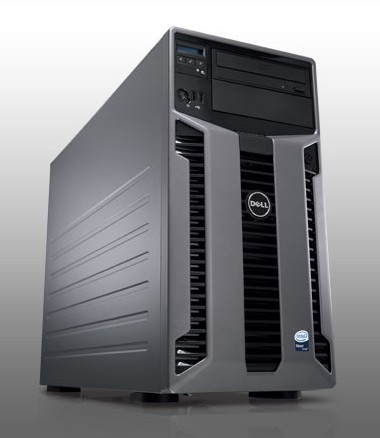

• Dell T610


  CPU Intel^R  Xeon^R  5500
  晶片組 Intel  5520 晶片組
  DRAM   Up to 96GB  (12 DIMM slots)
  擴充槽 PCI-e 2   *5
  儲存裝置  SAS, SATA, Near-line SAS, SSD
  網路 雙端口嵌入式的Broadcom 1000M網卡與容錯和負載平衡。
         可選1GBe和萬兆以太網加載網卡
  最低價配備      us 1600






• Dell R410  1U

  CPU Xeon 55,56全系列
  晶片組 IntelR 5500 晶片組
  DRAM 8  DIMM  最大64GB
  擴充槽 PCI-E 8X *1
  儲存裝置  4 SFF or 4 LFF
  網路 2 1000M
  保固   一年



• Dell R510  2U
  CPU :Xeon 55,56全系列
  晶片組:IntelR 5520 晶片組
  DRAM 8 slot 最大64 GB  (官方) ,也許為128 GB
  擴充槽      1 個 全長/全高 x8 PCI-E
                2 個 全長/全高 X4 PCI-E
  儲存裝置   12 (LFF 3.5)
  網路 2 1000M
  最低價配備







•
  Dell R610

  CPU Xeon 55,56全系列
  晶片組 IntelR 5520 晶片組
  DRAM 12 DIMM官方說法96GB 不過應為 144GB
  擴充槽 PCI-E 8X *2
  儲存裝置  4 SFF (2.5)
  網路 4 1000M
  最低價配備 US 1500
  Xeon E5502 1.86 Ghz 4 core ,1 GB ECC DDR3  DRAM , Raid 0,1,10


  機體內部照片
  詳細測試報告





• Dell R710 2U

  CPU Xeon 55,56全系列
  晶片組:IntelR 5520 晶片組
  DRAM slot : 18 slot  最大144 GB
  擴充槽  PCIe 8X  2個 + PCIe x4 2個
  儲存裝置 SFF (2.5 ) *8 或 LFF(3.5) * 6
  網路: 4 1000M
  最低價配備 us 1629
  Xeon E5502 1.86 Ghz 4 core ,1 GB ECC DDR3  DRAM ,160GB SATA, Raid 0,1,10
                                                          內裝詳解照片

• Dell R715
  CPU AMD AMD Opteron G34
  晶片組:AMD 晶片組
  DRAM slot : 16 slot  最大256  GB
  擴充槽  PCIe 16X  3個 + PCIe 8X *2,  PCIe x4 1個 ,專用for raid crad PCIe x8 *1 個
  儲存裝置 SFF (2.5 ) *6
  網路: 4 1000M
  最低價配備 us 1629

                                                          內裝詳解照片
