Maintain PD Fail History 的技巧與實例

    內容表格
    沒有標頭
    Maintain PD Fail History是一種特殊的維護性設計功能, 他並非可以增強可靠性, 也並非對效能造成影響. 他只是對管理人員提出的一種警示性設計.

    該功能啟動時, RAID f/w會對VD下的PD進行追蹤, 當一個異常的情況發生時, 例如VD中其中一顆PD突然loss掉了. 顯然VD status會從Optimal轉成Critical, 這時如果把loss掉的PD重新插回去(re-insert), RAID f/w會判定該PD的狀態(Status)為Unconfigured Bad, 而且是foreign 這是一種RAID f/w對該PD的一個標記. 但是如果將該功能給關閉掉的話, 那loss掉的PD重新插回去則是判定Unconfigured Good.

    Maintain PD Fail History是自MegaRAID v3.4版後新增的一項功能, 其功能目的可提供一種可維護性操作. 尤其在沒有建立HSP的情況下, 該功能可能會有一些作用性存在.
     這項功能的啟動與否目前是沒辦法在LSI MegaRAID Storage Manager(MSM)進行控制, 只有兩種途徑可以決定該功能的使用:
    1. 在WebBIOS下, 進會Controller Properties項目進行設定.
    2. 使用MegaCLI鍵入相關的命令來操作該功能的啟動.

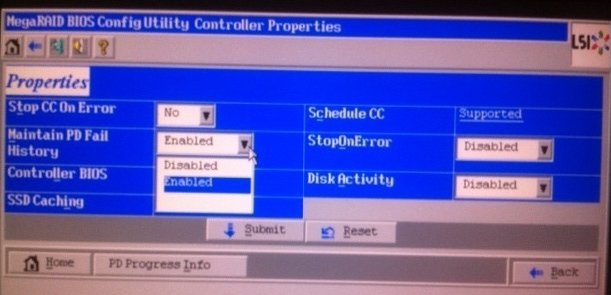

    開機進行BIOS initializing時, 可進入WebBIOS針對該功能決定是否關閉與啟動:
    如果進入到作業系統(Operating System)時, 這時只能透過MegaCLI的命令工具進行操作, 可以鍵入如下的命令查看啟動與否:
    可以得知目前的狀態為啟動, 欲針對該功能進行關閉上操作的話, 可以鍵入如下的命令執行:
    而反之, 想要重啟動該功能的話, 可以鍵入如下的命令執行啟動操作:
    因此, LSI的MegaRAID stack並沒有針對這項設計強制化, 它是一種對管理人員的可選擇性設計. 是否需要則視當時的環境與管理人員的行為而定.當然! 一般的建議是最好啟用它. 而且MFC settings的出廠預設值為啟動狀態.

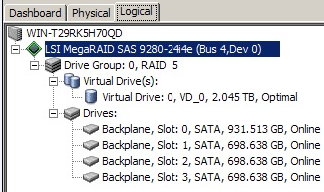

    以出廠預設值(Factory settings)為主, 模擬一個媒體環境, 配置如下圖所示:
    有四顆PD被RAID f/w操作建立成RAID 5的VD, 這時它的狀態是Optimal, 並且沒有任何HSP存在. 當有一個PD異常loss掉時, VD的狀態會馬上轉成Degraded. 並且控制器的整體狀態會是Crtical, 很快會收到如下圖的警示:
    這時候在將loss掉的PD重新插回原來的slot上的話, RAID f/w會找到該PD並且重新標記新狀態, 如下圖所示:
    從上圖可以看到重新插回去(re-insert)的PD, 它的狀態為(Foreign)Unconfigured Bad, 一個不正常的情況. 這便是Maintain PD Fail History功能的真正作用. 這個功能會對PD進行追蹤, 一種失敗性追蹤. 如果PD發生loss掉且重新插回去的話, RAID f/w便將該PD進行mark更變狀態為Bad. 針對當時的狀況, 視管理人員是否決定要Rebuild或著操作其他行為. 當決定要進行Rebuild操作, 按照如下步驟可以使RAID f/w開始操作Rebuild作業:
    1. 將Unconfigured Bad的狀態轉成Unconfigured Good
    2. 從控制器掃描Foreign Configuration.
    3. 取得Foreign Configuration後, 將它全部清掉.
    4. 清掉後的PD將它轉成GSHP或著DHSP, 一個Auto-rebuild的操作行為便會開始.
    按照上述的步驟, 來繼續進行模擬測試, 照之前的情況先將Unconfigured Bad的PD轉成Unconfigured Good, 如下圖所示:
    當按下Change to Unconfigured Good項目時, PD的狀態便會自動變更, 如下圖所示:

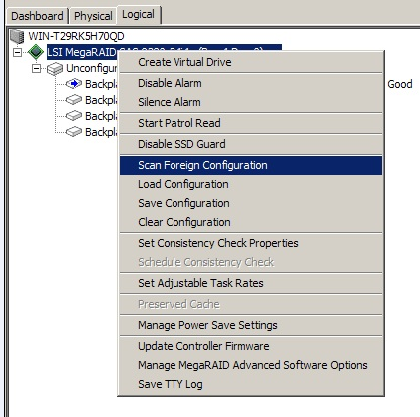

    可以看到PD的狀態已經更改為Unconfigured Good, 但是卻是Foreign, 這代表該PD上存有COD數據. 為了要進行Rebuild操作, 必須要先將COD數據清除掉才能繼續進行, 如下圖先從控制器開始進行對COD數據的掃描:
    點擊紅色圈選項目後, 會彈出一個對應的提示視窗, 根據PD上存在的COD數據是否操作匯入或著刪除, 如下圖所示:

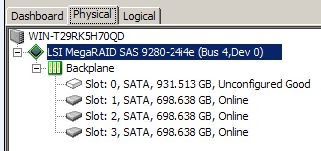

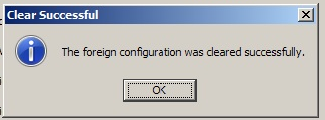

    為了繼續Rebuild操作, 選擇第二項Clear將Foreign狀態的PD上的COD數據全部清除. 當完成這個動作之後, RAID f/w便會將原本Foreign狀態的PD轉成單純的Unconfigured Good狀態. 如下圖所示:
    確定PD的狀態已經轉為純粹的Unconfigured Good後, 便可以將該PD設定成HSP進行Rebuild操作, 如下圖操作所示:
    如果RAID f/w設定有啟動Auto-rebuild的話, Rebuild操作便會自動開始將HSP進行數據重建. 重建完成後便會復原完整的VD.
    Maintain PD Fail History的功用使得當VD其中一顆PD突然發生loss的狀況時, 再次將loss的PD重新插回去後, 便會被標記為Bad的狀態. 但是如果該功能被設定為關閉掉呢? 以下來操作關閉後, 在loss的PD重新插回去後會發生甚麼情況? 如下圖所示一顆Optimal的VD存在:
    當其中一顆PD發生loss的情況後, VD的狀態便會轉成Degraded, 並且控制器會處於Critical的情況下:
    而在將loss的PD重新插回原來的Bad Slot上時, RAID f/w會對重新連上線的該PD判定甚麼樣的情況? 如下圖所示:
    一個特殊的情況發生了! 重新插回去的PD會馬上判定成Unconfigured Good, 並且會自動開始操作Rebuild作業進行數據重建. 根據這樣的前後對照, 隱含了一個重要的一點:
    • 當Maintain PD Fail History啟動時, 一個Fail的情況可能會需要人為干涉(intervention); 反之, 關閉時則視處於自動的狀態, 不用干涉.
    大多情況下, 這個功能建議是啟動的, 一個PD的丟失在當下點, 應當由管理人員決定重新插入後該如何處理. 該功能提供維護上的彈性, 一般正常情況對於VD會搭配HSP, 那麼Maintain PD Fail History就會失去作用. 因為VD上的PD發生loss掉以後, RAID f/w會便開始操作HSP進行Auto-rebuild作業重建數據. 但是重建完成之後, 應當盡快插入新的PD到Bad Slot上, 讓RAID f/w進行Copyback的反轉狀態作業.

    Notes:
    1. Be sure to disable 'Maintain PD Fail History' when using single drive RAID 0.  Failure to do so may result in the single drive RAID 0 array being deleted with an unclean shutdown, as the controller will mark the single drive RAID 0 'unconfigured bad'.  If the setting is disabled the drives would be marked foreign configuration and the auto import policy would pull them drive back in.
    2. MegaRAID 5.x之後提供的EHSP機制可能會干涉Maintain PD Fail History, 這點請必須注意!
