A400P - PSTN Interface Card(FXS+FXO)

    簡介

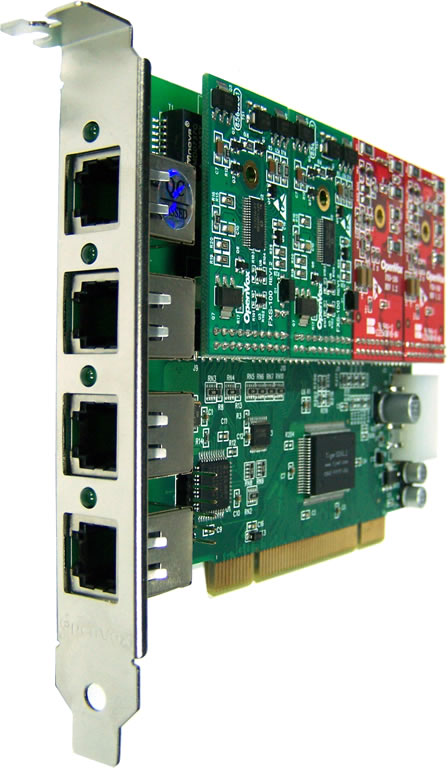

    A400P.jpgOpenVox A400P 是一個完全相容 Asterisk 平台的 PSTN 電話介面卡,可用來連結 Asterisk 與傳統市話線及傳統電話交換機。

    A400P 包含有 4 個應用模組,可用於 FXS 及 FXO,且相容於 Asterisk/Trixbox/Elastix/PIAF 等各種電話交換平台。

    產品規格

    • 最多 4 個 RJ11 port 的 FXS 及 FXO 組合。
    • 32 bit  33MHz PCI 及完全相容 PCI 2.2。
    • 相容 5V 及 3.3V PCI 插槽且自動偵測。
    • 工作溫度 0~50 C。
    • 儲存溫度 -40~125 C


    官方網站連結

    文章列表

    硬體安裝

    1. 將卡插上電腦內的 PCI 插槽。
    2. 接上卡側邊的電源孔。(使用 FXS 時,這是必須的)
    3. Linux 偵測卡片。
    #lspci
    ...
    00:0a.0 Communication controller: Tiger Jet Network Inc. Tiger3XX Modem/ISDN interface
    ...

    #lspci -vvv
    ...
    00:0a.0 Communication controller: Tiger Jet Network Inc. Tiger3XX Modem/ISDN interface
            Subsystem: Unknown device b100:0003
            Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B-
            Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=medium >TAbort- <TAbort- <MAbort- >SERR- <PERR-
            Latency: 32 (250ns min, 32000ns max)
            Interrupt: pin A routed to IRQ 11
            Region 0: I/O ports at b000 [size=256]
            Region 1: Memory at f5000000 (32-bit, non-prefetchable) [size=4K]
            Capabilities: [40] Power Management version 2
                    Flags: PMEClk- DSI+ D1- D2+ AuxCurrent=55mA PME(D0+,D1-,D2+,D3hot+,D3cold+)
                    Status: D0 PME-Enable- DSel=0 DScale=0 PME+
    ...


    Tips:

    一般來說,綠色模組是 FXS, 紅色模組是 FXO

    設定 Dahdi

    由於 Elastix/PIAF 已經內建的 Dahdi 的驅動程式,所以只要執行指令,系統可以偵測卡片並自動做好基本設定:

    # vi /etc/dahdi/genconf_parameters

    lc_country             tw
    # dahdi_genconf


    這個指令會依照卡片的類型,自動產生兩個主要的設定檔:

    • /etc/dahdi/system.conf
    • /etc/asterisk/dahdi-channels.conf



    PIAF 預設在開機時會啟動不同類型卡片的驅動模組,如果想關閉其他沒用到的,編輯 /etc/dahdi/modules

    ...
    # Digium TDM400P: up to 4 analog ports
    wctdm
    ...


    其他的就用註解方式關閉。

    編輯 /etc/modprobe.d/dahdi.conf

    options wctdm opermode=TAIWAN


    機器作一次重新開機。

    執行 dahdi_cfg

    $ dahdi_cfg -vvv
    DAHDI Tools Version - 2.4.1

    DAHDI Version: 2.4.1
    Echo Canceller(s): MG2
    Configuration
    ======================


    Channel map:

    Channel 01: FXO Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 01)
    Channel 02: FXO Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 02)
    Channel 03: FXS Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 03)
    Channel 04: FXS Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 04)

    4 channels to configure.

    Setting echocan for channel 1 to mg2
    Setting echocan for channel 2 to mg2
    Setting echocan for channel 3 to mg2
    Setting echocan for channel 4 to mg2


    Tips:

    如果 channel 顯示 FXO kewlstart, 這是 FXS port, 所以這張卡片是 01-02 FXS, 03-04 FXO。

    幾個 dahdi 的有關指令

    如何檢查 dahdi 版本

    root@pbx:~ $ dmesg | grep dahdi
    dahdi: Telephony Interface Registered on major 196
    dahdi: Version: 2.4.1
    dahdi: Registered tone zone 0 (United States / North America)
    dahdi_echocan_mg2: Registered echo canceler 'MG2'
    dahdi: Registered tone zone 14 (Taiwan)


    dahdi_cfg

    root@pbx:~ $ dahdi_cfg -vvvv
    DAHDI Tools Version - 2.4.1

    DAHDI Version: 2.4.1
    Echo Canceller(s): MG2
    Configuration
    ======================


    Channel map:

    Channel 01: FXO Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 01)
    Channel 02: FXO Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 02)
    Channel 03: FXS Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 03)
    Channel 04: FXS Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 04)

    4 channels to configure.

    Setting echocan for channel 1 to mg2
    Setting echocan for channel 2 to mg2
    Setting echocan for channel 3 to mg2
    Setting echocan for channel 4 to mg2


    dahdi_genconf

    用來產生 system.conf 及 /etc/asterisk/dahdi-channels.conf

    dahdi_hardware

    root@pbx:~ $ dahdi_hardware
    pci:0000:00:08.0     wctdm+       e159:0001 Wildcard TDM400P REV E/F


    dahdi_scan

     root@pbx:~ $ dahdi_scan
    [1]
    active=yes
    alarms=OK
    description=Wildcard TDM400P REV E/F Board 5
    name=WCTDM/4
    manufacturer=Digium
    devicetype=Wildcard TDM400P REV E/F
    location=PCI Bus 00 Slot 09
    basechan=1
    totchans=4
    irq=10
    type=analog
    port=1,FXS
    port=2,FXS
    port=3,FXO
    port=4,FXO


    dahdi_monitor

    dahdi_monitor 3 -v -r rx.raw


    設定 Asterisk

    請確定 /etc/asterisk/chan_dahdi.conf 內有包含以下內容:

    [trunkgroups]

    [channels]
    usecallerid=yes
    callwaiting=yes
    usecallingpres=yes
    callwaitingcallerid=yes
    threewaycalling=yes
    transfer=yes
    canpark=yes
    cancallforward=yes
    callreturn=yes
    echocancel=yes
    echocancelwhenbridged=yes
    group=1
    callgroup=1
    pickupgroup=1

    #include dahdi-channels.conf
    #include chan_dahdi_additional.conf


    注意:

    - 如果沒使用 FreePBX,可刪除最後兩行。
    - 有使用 FreePBX 者,最後兩行的順序必須同上。

    重啟 Asterisk 服務

    顯示 dahdi 可用的 channel 狀態

    pbx*CLI> dahdi show channels
       Chan Extension  Context         Language   MOH Interpret        Blocked    State
     pseudo            default                    default                         In Service
          1            from-internal              default                         In Service
          2            from-internal              default                         In Service
          3            from-pstn                  default                         In Service
          4            from-pstn                  default                         In Service


    Tips:

    一般來說,FXS port 應該要用 from-internal, FXO port 用 from-pstn 或 from-zaptel。

    電話測試

    要作通話測試前,必須將卡片上的 FXS/FXO port 順序找出來,並且將電話桌機接上 FXS, 以及市話外線接入 FXO。

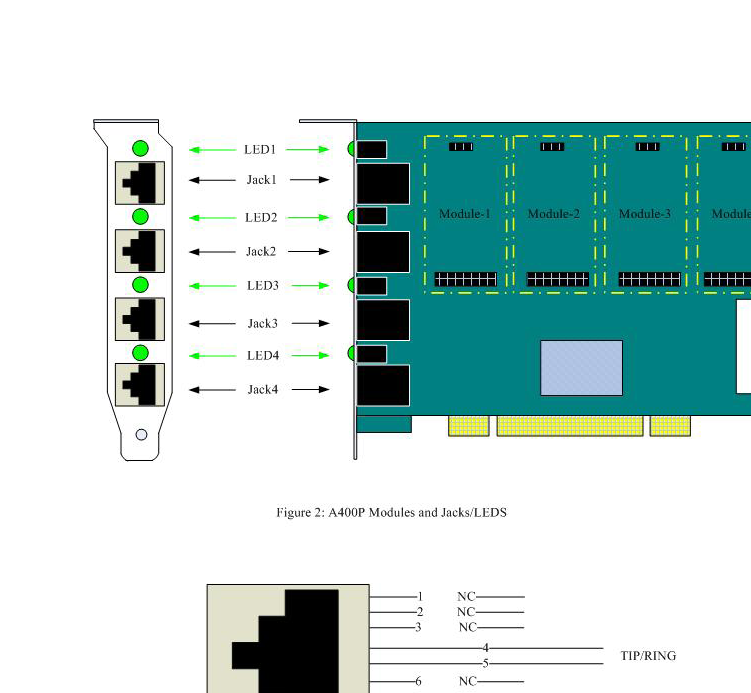

    要辨識 port 的位置,可以透過系統上的硬體資訊再加上卡片的外觀顏色來確認,以下示意圖可說明:


    FXS 測試



    FXO 測試



    FAQ

    Q:當外部電話掛斷,但 FXO 仍不會斷線

    Ans: 編輯 /etc/asterisk/chan_dahdi.conf,加上

    ;Uncomment these lines if you have problems with the disconection of your analog lines
    ; for FXO Hangup Detection Issue
    busydetect=yes
    busycount=3
    busypattern=250,250


    如果以上設定無效,可能是電信公司傳送的忙線音太過小聲,導致系統無法偵測,可以將 rxgain=4.0 這樣來驗證,不過這設定會可能會造成分機端出現回音。

    Q: FXO 撥出後,對方還在響鈴,Asterisk 就立即 Answered,這對 Billing 或 Auto-dialer 應用會造成困擾

    Ans: 修改 callprogress=yes, progzone=us ,參閱 Asterisk 的 DSP 模組優化

    Q: 卡片硬體偵測的指令

    Ans:

    # cat /proc/dahdi/1
    Span 1: WCTDM/4 "Wildcard TDM400P REV E/F Board 5" (MASTER)

               1 WCTDM/4/0 FXOKS (In use) (EC: MG2 - INACTIVE)
               2 WCTDM/4/1 FXOKS (In use) (EC: MG2 - INACTIVE)
               3 WCTDM/4/2 FXSKS (In use) RED (EC: MG2 - INACTIVE)
               4 WCTDM/4/3 FXSKS (In use) RED (EC: MG2 - INACTIVE)

    # dahdi_hardware
    pci:0000:00:08.0     wctdm+       e159:0001 Wildcard TDM400P REV E/F

    # dahdi_cfg -vvvv
    DAHDI Tools Version - 2.6.0-rc1

    DAHDI Version: 2.6.0-rc1
    Echo Canceller(s): HWEC, MG2
    Configuration
    ======================


    Channel map:

    Channel 01: FXO Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 01)
    Channel 02: FXO Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 02)
    Channel 03: FXS Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 03)
    Channel 04: FXS Kewlstart (Default) (Echo Canceler: mg2) (Slaves: 04)

    4 channels to configure.

    Setting echocan for channel 1 to mg2
    Setting echocan for channel 2 to mg2
    Setting echocan for channel 3 to mg2
    Setting echocan for channel 4 to mg2
